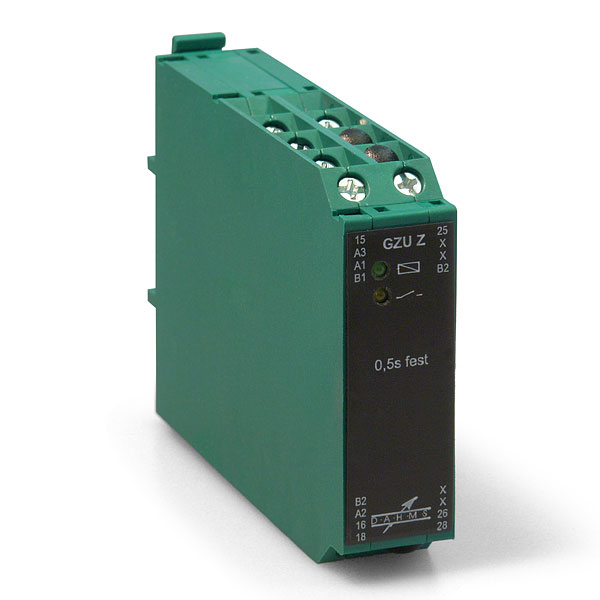

Zeitrelais mit 0,5 Sekunden fest, abfallverzögert mit zwangsgeführten Kontakten, GZU0,5-Z-ZR
Zeitrelais mit zwangsgeführten Kontakten
0,5 Sekunden fest
abfallverzögert
Gehäusebreite 22,5 mm
Merkmale

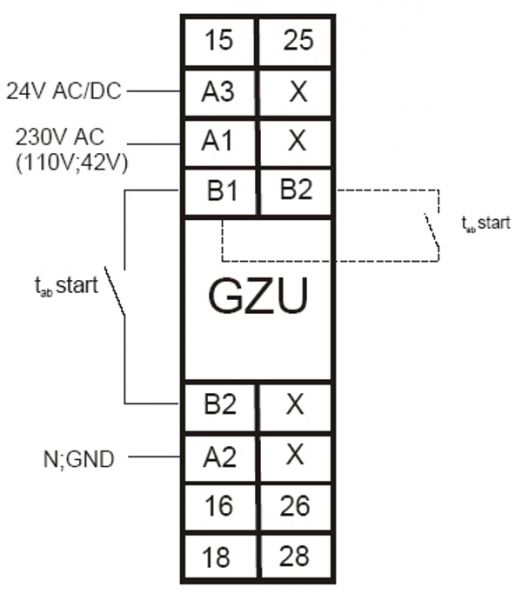

Das Zeitrelais GZU Z 0,5s fest abfallverzögert besitzt zur Ansteuerung mit 24V AC/DC und 230V AC (42V;110V) zwei getrennte Spulenanschlüsse und zwei zwangsgeführte Wechsler. Zur Ansteuerung mit 230V AC (42V;110V) werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt.
| Typ | GZU0,5-Z-ZR |
|---|---|

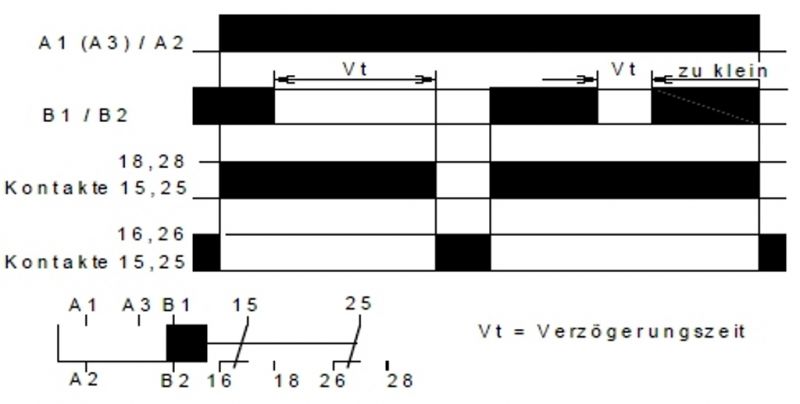

| Funktion | abfallverzögert |
| Zeitbereich | 0,5 s fest |
| Kontakte | 2 Wechsler 4 A zwangsgeführt |
| Vers.-Spannung | 230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
| Kontakte | 2 Wechsler 4 A, 250 VAC, max. 10 Schaltspiele/ Minute, zwangsgeführt |
| Beeinflussung | < 0,1 % Spannungseinfluss, < 0,05 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
| Wiederholbarkeit | +/- 0,02 % |
| Umgebungstemperatur | -20...+55°C |
| Überspannungskategorie/ Isolierung |
3 (300 V) / Basisisolierung (250 V) |
| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² |
| Abmessungen BxHxT | 22,5x110x78 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3141200016-06 | GZU0,5-Z-ZR/0,5s fest/2U/24VACDC/230VAC |
| 3141210016-06 | GZU0,5-Z-ZR/0,5s fest/2U/24VACDC/42VAC |
