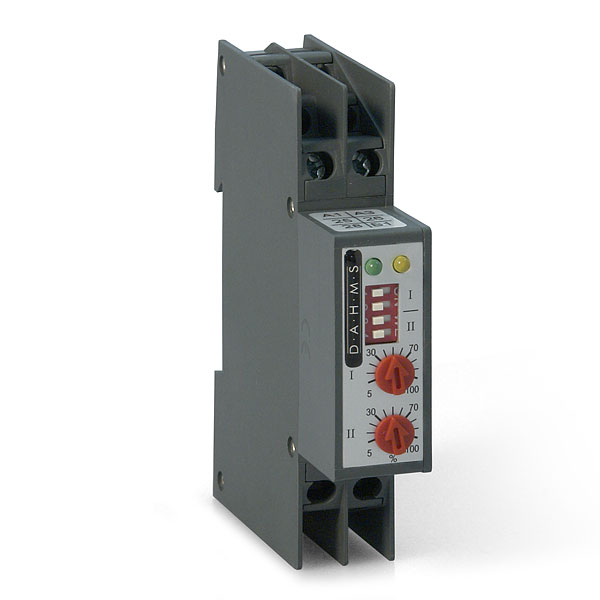

Industrie-Zeitrelais, Taktgeber universal, ZTG
Industrie-Zeitrelais
4 Zeitbereiche
Taktgeber impulsbeginnend
Gehäusebreite 17,5 mm
Merkmale

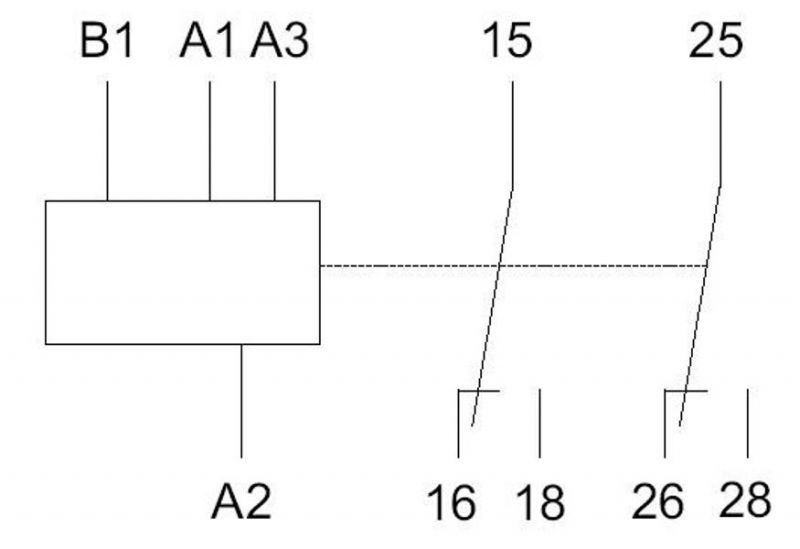

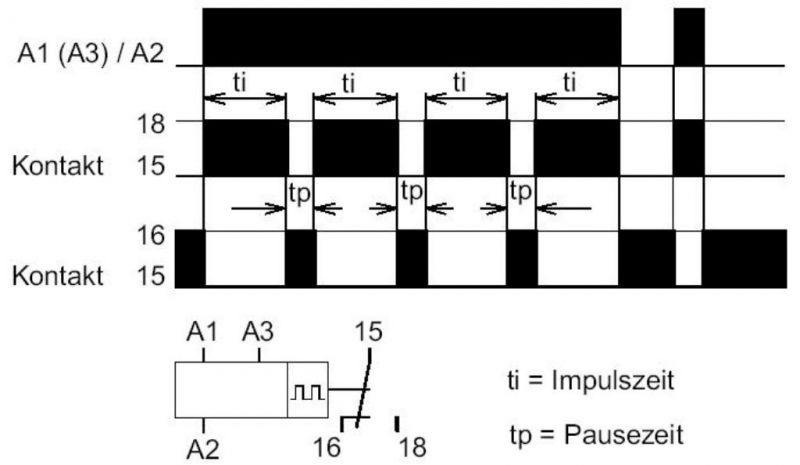

Der Taktgeber ZTG Baureihe 17,5mm bietet eine unabhängige Einstellung der Impuls- und Pausenzeit, die über zwei unabhängige Potentiometer und Codierschalter eingestellt werden. Der Taktgeber ZTG besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230 V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Der Zeitablauf startet mit Anlegen der Versorgungsspannung mit einem Impuls und wird mit einer grünen LED angezeigt.
| Typ | ZTG1 | ZTG2 |
|---|---|---|
| Funktion | impulsbeginnend | impulsbeginnend |
| Zeitbereich | 0,15…3 s 1,5…30 s 15…300 s 3…60 h |
0,15…3 s 1,5…30 s 15…300 s 3…60 h |
| Kontakte | 1 Wechsler 8 A | 2 Wechsler 8 A |
| Vers.-Spannung | 230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
| Kontakte | 1 Wechsler 8 A, 440 VAC, 2000 VA |
2 Wechsler 8 A, 440 VAC, 2000 VA |
| Beeinflussung | < 0,01 % Spannungseinfluss, < 0,01 %/°C Temperatureinfluss |
< 0,01 % Spannungseinfluss, < 0,01 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
Grün: Versorgungsspannung Gelb: Relais |
| Wiederholbarkeit | +/- 0,2 % | +/- 0,2 % |
| Umgebungstemperatur | -25...+60°C | -25...+60°C |
| B1 - Eingang | Spannung 20...250 VAC/DC (pause- oder impulsbeginnend) | Spannung 20...250 VAC/DC (pause- oder impulsbeginnend) |
| Prüfspannung / Isolation | 4 kV / VDE 0110 Gruppe C 250 | 4 kV / VDE 0110 Gruppe C 250 |

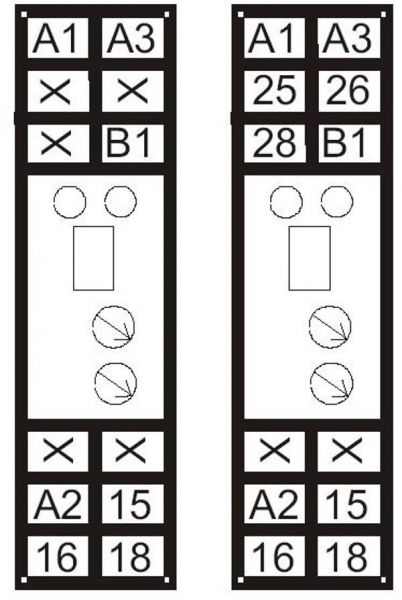

| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² | 2x2,5 mm² |
| Abmessungen BxHxT | 17,5x70x90 mm | 17,5x70x90 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3112100009-06 | ZTG1 Taktgeber 1U Hilfssp.24VACDC/230VAC |
| 3112200009-06 | ZTG2 Taktgeber 2U Hilfssp.24VACDC/230VAC |
| 3112200008100s100s-06 | ZTG2-I Taktgeber 2U/100sek. Hilfssp.24VACDC/230VAC |
| 311220000810s10s-06 | ZTG2-I Taktgeber 2U/10sek. Hilfssp.24VACDC/230VAC |
| 31122000081s1s-06 | ZTG2-I Taktgeber 2U/1sek. Hilfssp.24VACDC/230VAC |
| 311220000830s30s-06 | ZTG2-I Taktgeber 2U/30sek. Hilfssp.24VACDC/230VAC |
| 31122000083s3s-06 | ZTG2-I Taktgeber 2U/3sek. Hilfssp.24VACDC/230VAC |
| 3112200007100s100s-06 | ZTG2-P Taktgeber 2U/100sek. Hilfssp.24VACDC/230VAC |
| 311220000710s10s-06 | ZTG2-P Taktgeber 2U/10sek. Hilfssp.24VACDC/230VAC |
| 31122000073s3s-06 | ZTG2-P Taktgeber 2U/3sek. Hilfssp.24VACDC/230VAC |
| 311220000760m60m-06 | ZTG2-P Taktgeber 2U/60min. Hilfssp.24VACDC/230VAC |
