Merkmale

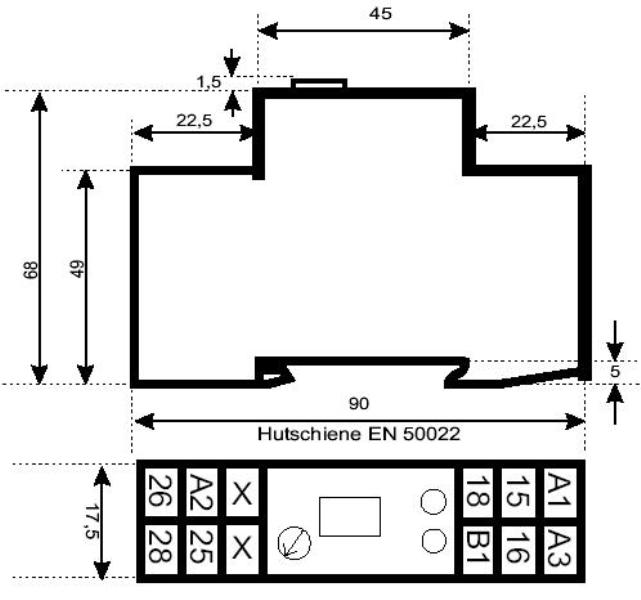

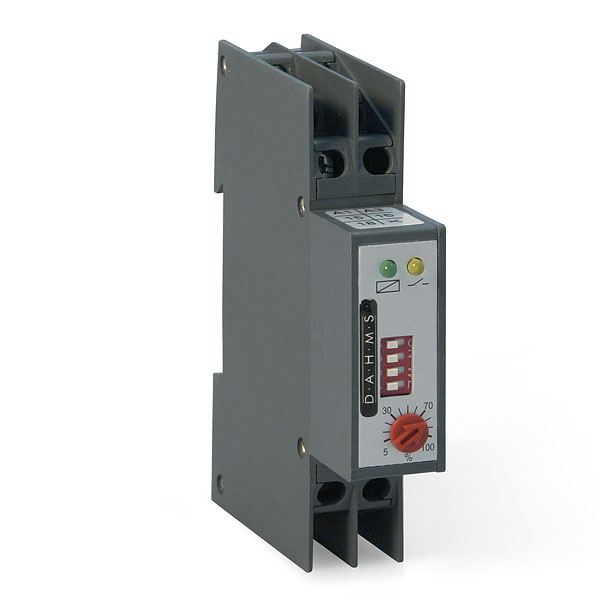

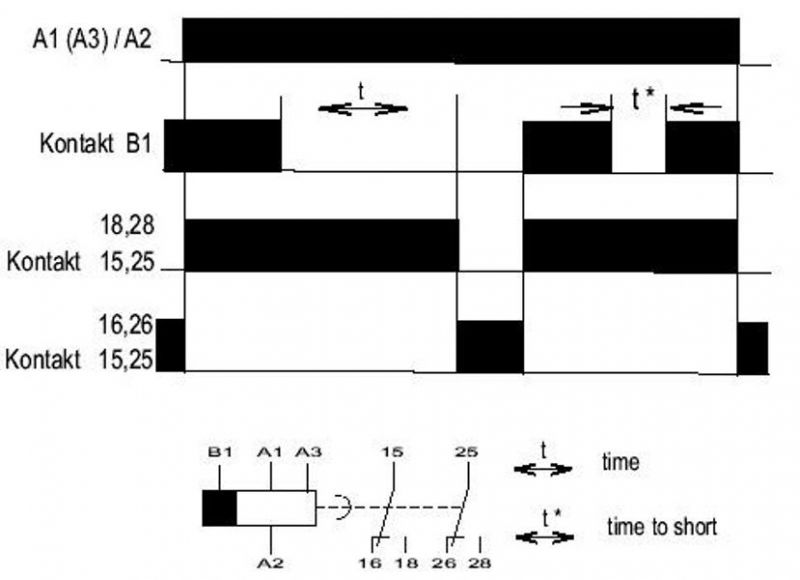

Das Zeitrelais ZAB2 abfallverzögert Baureihe 17,5mm bietet in einem Gehäuse 16 verschiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Das Anlegen der Versorgungsspannung wird mittels grüner LED angezeigt. Die Versorgungsspannung muss ständig an den Klemmen A1 und A2 bzw. A3 und A2 anliegen. Das Ansteuern der Zeitfunktion erfolgt über eine Steuerspannung, die an der Klemme B1 angeschlossen wird. Bei Anliegen der Steuerspannung sind die Ausgangsrelais ständig in Arbeitsstellung. Die Arbeitsstellung (angezogener Relaiskontakt) wird mittels gelber LED angezeigt. Der Zeitablauf beginnt mit dem Entfernen der Steuerspannung. Nach Ablauf der eingestellten Verzögerungszeit fallen die Ausgangsrelais in ihre Ruhelage zurück. Wird während des Zeitablaufes oder nach Ablauf der Zeit die Steuerspannung angelegt und wieder entfernt, startet der Zeitablauf erneut.
