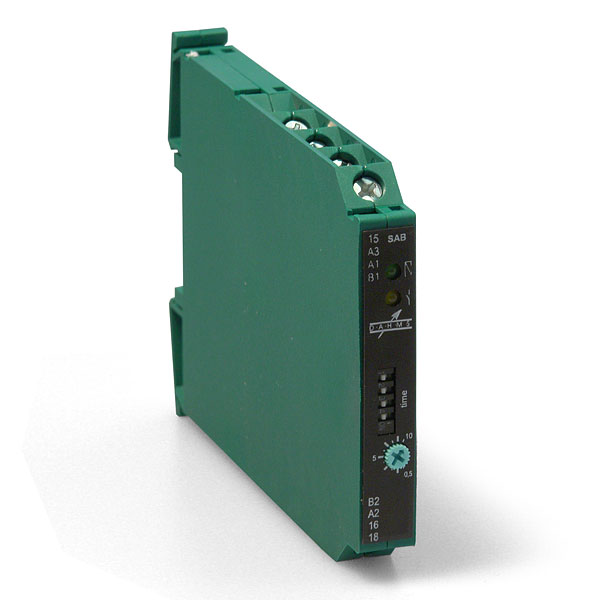

Industrie-Zeitrelais, abfallverzögert, SAB
Industrie-Zeitrelais
16 Zeitbereiche
abfallverzögert
Gehäusebreite 11,25 mm
Merkmale

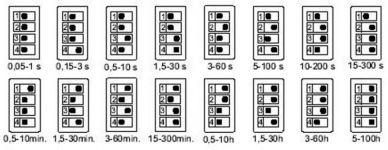

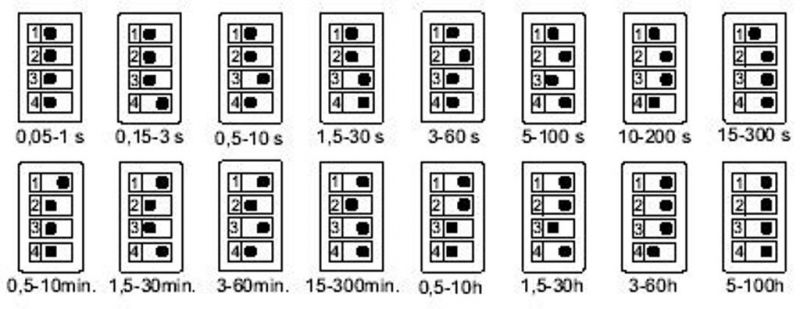

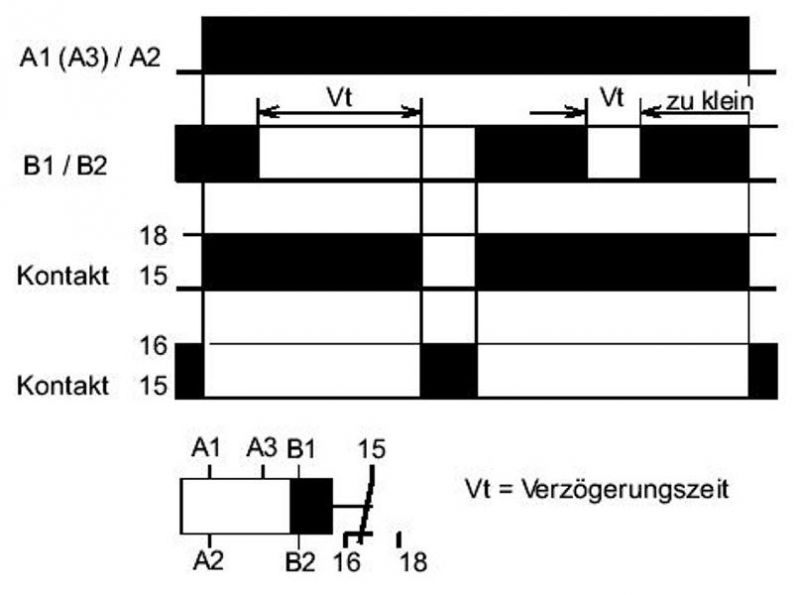

Das Zeitrelais SAB abfallverzögert Baureihe 11,25mm bietet in einem Gehäuse 16 verschiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt. Bei geschlossenem Steuerkontakt ist das Ausgangsrelais in Arbeitsstellung und wird mittels gelber LED angezeigt.
| Typ | SAB |
|---|---|
| Funktion | ansprechverzögert |
| Zeitbereich | 0,05…1 s 0,15…3 s 0,5…10 s 1,5…30 s 3…60 s 5…100 s 10…200 s 15…300 s 0,5…10 min 1,5…30 min 3…60 min 15…300 min 0,5…10 h 1,5…30 h 3…60 h 5…100 h |
| Kontakte | 1 Wechsler 4 A |
| Vers.-Spannung | 230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
| Kontakte | 1 Wechsler 4 A, 250 VAC, max. 6 Schaltspiele/ Minute |
| Beeinflussung | < 0,01 % Spannungseinfluss, < 0,01 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
| Wiederholbarkeit | +/- 0,2 % |
| Umgebungstemperatur | -25...+60°C |
| Prüfspannung / Isolation | 2,5 kV / VDE 0110 Gruppe C 250 |
| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² |

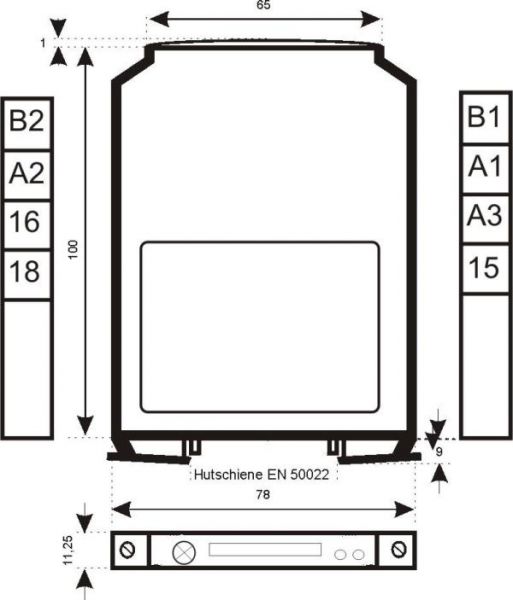

| Abmessungen BxHxT | 11,25x110x78 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3100100004-06 | SAB-ZR/0,05s ... 100h/230VAC,24VACDC 1U |
