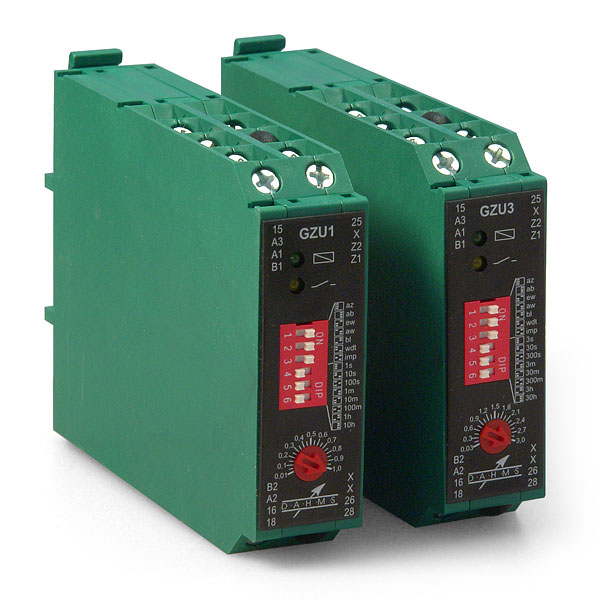

Multifunktionszeitrelais GZU-ZR

Multifunktionszeitrelais, 8 Zeitbereiche, 5 Funktionen, Gehäusebreite 22,5 mm, Typ GZU1-ZR, GZU3-ZR



Multifunktionszeitrelais
8 Zeitbereiche
5 Funktionen
Gehäusebreite 22,5 mm

Merkmale

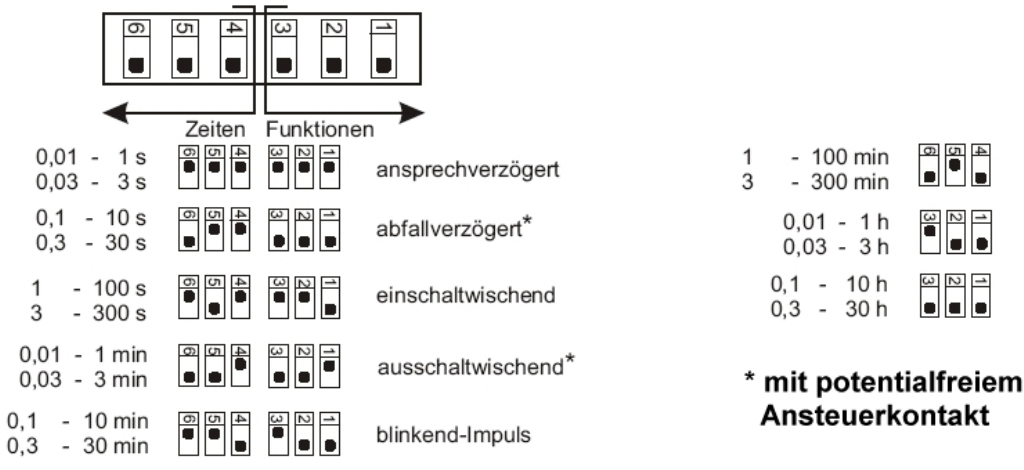

Das Multifunktionsrelais Baureihe GZU 22,5 mm bietet in einem einzigen Gehäuse 5 wähl­bare Zeitrelais-Funktionen und 8 verschiedene Zeitbereiche. Funktion und Zeitbe­reich lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Multifunk­tionsrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Anschlüsse. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt.

Zu diesem Artikel verwendbare Fernbedienungen.

Technische Daten Multifunktionszeitrelais GZU1-ZR, GZU3-ZR
Typ GZU1-ZR GZU3-ZR
Funktion ansprechverzögert
abfallverzögert
einschaltwischend
ausschaltwischend
blinkend Impuls		 ansprechverzögert
abfallverzögert
einschaltwischend
ausschaltwischend
blinkend Impuls
Zeitbereich 0,01...1 s
0,1...10 s
1...100 s
0,01...1 min
0,1...10 min
1...100 min
0,01...1 h
0,01...10 h		 0,03...3 s
0,3...30 s
3...300 s
0,03...3 min
0,3...30 min
3...300 min
0,03...3 h
0,03...30 h
Kontakte 2 Wechsler 4 A 2 Wechsler 4 A
Vers.-Spannung 230 VAC -15/+10% (A1/A2) oder
24 VAC/DC -15/+10% (A3/A2)
50...60 Hz		 230 VAC -15/+10% (A1/A2) oder
24 VAC/DC -15/+10% (A3/A2)
50...60 Hz
Kontakte 2 Wechsler 4 A,
250 V AC,
max. 10 Schaltspiele/ Minute		 2 Wechsler 4 A,
250 V AC,
max. 10 Schaltspiele/ Minute
Beeinflussung < 0,1 % Spannungseinfluss,
< 0,1%/ °C Temperatureinfluss		 < 0,1 % Spannungseinfluss,
< 0,1%/ °C Temperatureinfluss
LED Grün: Versorgungsspannung
Gelb: Relais		 Grün: Versorgungsspannung
Gelb: Relais
Externes Potentiometer 10 kOhm linear,
max. Anschlusslänge 5 m,
Auflösung 128 Schritte		 10 kOhm linear,
max. Anschlusslänge 5 m,
Auflösung 128 Schritte
Wiederholbarkeit +/- 2 % +/- 2 %
Umgebungstemperatur -25...+60°C -25...+60°C
Überspannungskategorie/
Isolierung		 3 (300 V) / Basisisolierung (250 V) 3 (300 V) / Basisisolierung (250 V)
Anschlussklemmen Plus-Minus–Schrauben,
M3,5 selbstöffnend		 Plus-Minus–Schrauben,
M3,5 selbstöffnend
Anschlussquerschnitt 2x2,5 mm² 2x2,5 mm²

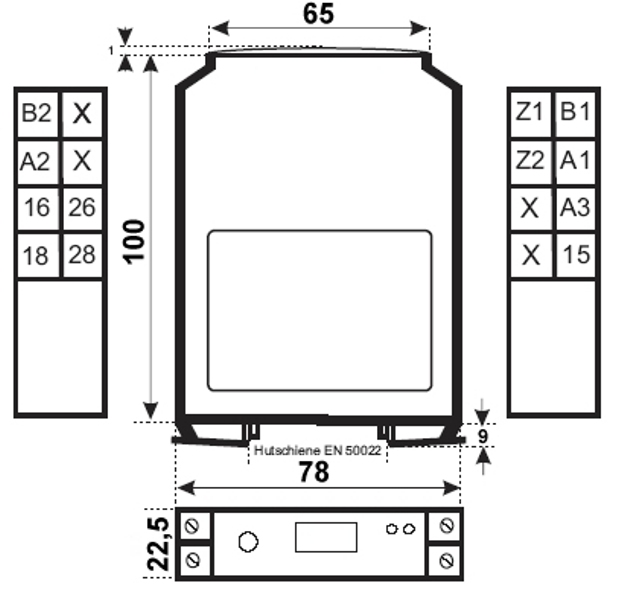

Abmessungen BxHxT 22,5x110x78 mm 22,5x110x78 mm
Bestellnummer Multifunktionszeitrelais GZU1, GZU3
Artikel-Nr. Typ
3101200011-06 GZU1-ZR -Multi/1s/8Zeiten/2U/24VACDC/230VAC/FBM
3101210011-06 GZU1-ZR -Multi/1s/8Zeiten/2U/24VACDC/42VAC/FBM
3101211011-06 GZU1-ZR -Multi/1s/8Zeiten/2U/48VAC/DC/FBM
3101205011-06 GZU1-ZR -Multi/1s/8Zeiten/2U/48VACDC/230VAC/FBM
3101212011-06 GZU1-ZR -Multi/1s/x8Zeiten/2U/110VAC/24VACDC/FBM

3101200012-06 GZU3-ZR -Multi/3s/8Zeiten/2U/24VACDC/230VAC/FBM
3101212012-06 GZU3-ZR -Multi/3s/8Zeiten/2U/110VAC/24VACDC/FBM
3101210012-06 GZU3-ZR -Multi/3s/8Zeiten/2U/42VAC/FBM
3101211012-06 GZU3-ZR -Multi/3s/8Zeiten/2U/48VAC/DC/FBM
3101205012-06 GZU3-ZR -Multi/3s/8Zeiten/2U/48VACDC/230VAC/FBM
