Industrie-Zeitrelais, abfallverzögert, ZAB2

Industrie-Zeitrelais, 16 Zeitbereiche, abfallverzögert, Gehäusebreite 17,5 mm, Typ ZAB2



Industrie-Zeitrelais
16 Zeitbereiche
abfallverzögert
Gehäusebreite 17,5 mm

Merkmale

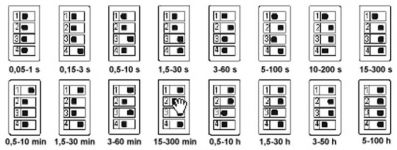

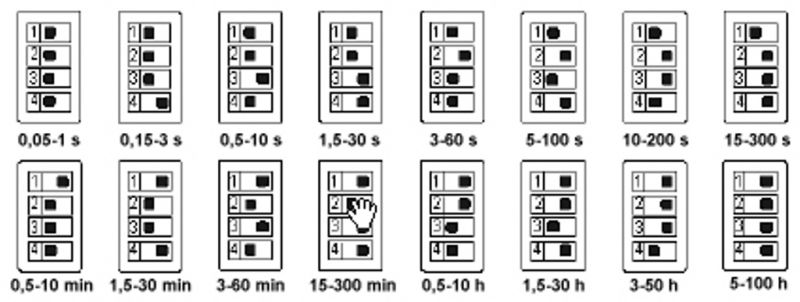

Das Zeitrelais ZAB2 abfallverzögert Baureihe 17,5mm bietet in einem Gehäuse 16 ver­schiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Ge­häuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechsel­spannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt. Bei geschlossenem Steuerkontakt ist das Ausgangsrelais in Arbeitsstellung und wird mittels gelber LED angezeigt.

Technische Daten Industrie-Zeitrelais ZAB2
Typ ZAB2
Funktion abfallverzögert
Zeitbereich 0,05…1 s
0,15…3 s
0,5…10 s
1,5…30 s
3…60 s
5…100 s
10…200 s
15…300 s
0,5…10 min
1,5…30 min
3…60 min
15…300 min
0,5…10 h
1,5…30 h
3…60 h
5…100 h
Kontakte 2 Wechsler 8 A
Vers.-Spannung 230 VAC -15/+10% (A1/A2) oder
24 VAC/DC -15/+10% (A3/A2)
50...60 Hz
Kontakte 2 Wechsler 8 A,
440 VAC, 2000 VA
Beeinflussung < 0,01 % Spannungseinfluss,
< 0,01 %/°C Temperatureinfluss
LED Grün: Versorgungsspannung
Gelb: Relais
Wiederholbarkeit +/- 0,2 %
Umgebungstemperatur -25...+60°C
Prüfspannung / Isolation 2,5 kV / VDE 0110 Gruppe C 250
Anschlussklemmen Plus-Minus–Schrauben,
M3,5 selbstöffnend
Anschlussquerschnitt 2x2,5 mm²

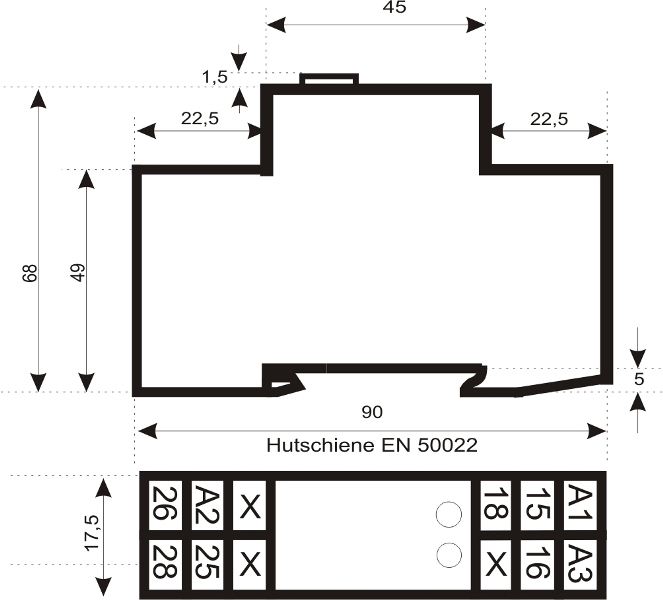

Abmessungen BxHxT 17,5x70x90 mm
Bestellnummer Industrie-Zeitrelais ZAB2
Artikel-Nr. Typ
3102200004-06 ZAB2 Zeitrel. 16Zeiten/2U/24VACDC/230VAC abfallv.
