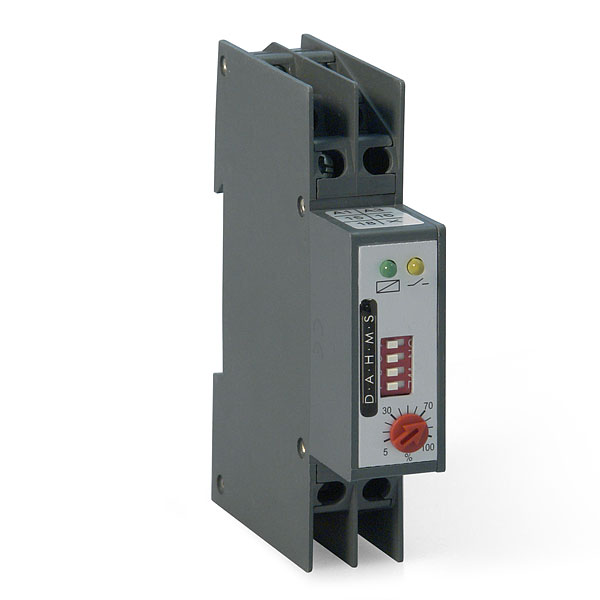

Industrie-Zeitrelais, ausschaltwischend, ZAW2
Industrie-Zeitrelais
16 Zeitbereiche
ausschaltwischend
Gehäusebreite 17,5 mm
Merkmale

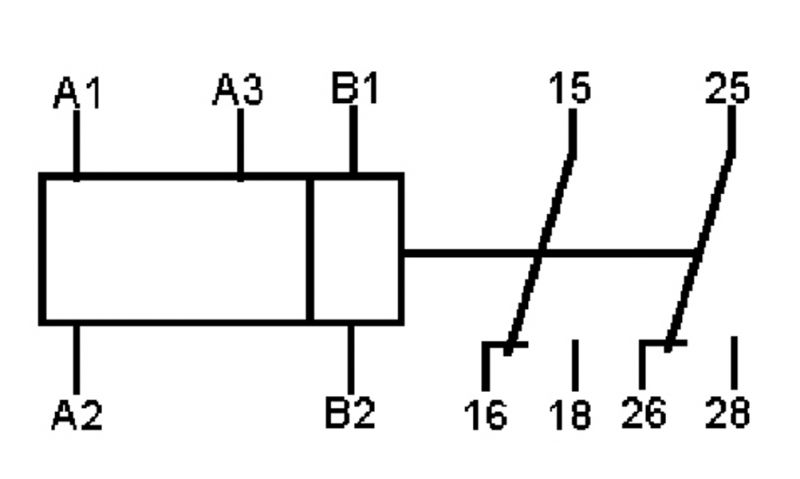

Das Zeitrelais ZAW2 ausschaltwischend Baureihe 17,5mm bietet in einem Gehäuse 16 verschiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24 VAC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt.
| Typ | ZAW2 |
|---|---|
| Funktion | ausschaltwischend |

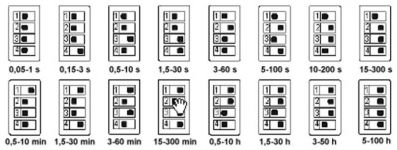

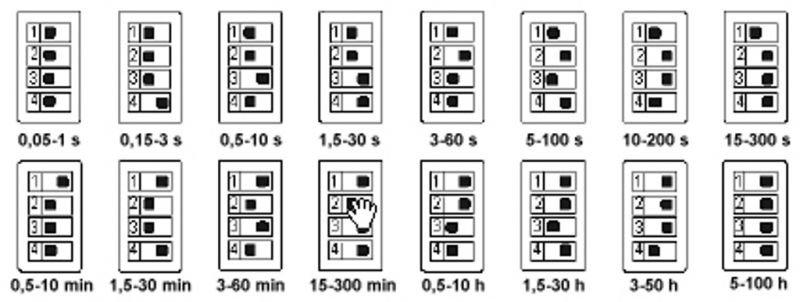

| Zeitbereich | 0,05…1 s 0,15…3 s 0,5…10 s 1,5…30 s 3…60 s 5…100 s 10…200 s 15…300 s 0,5…10 min 1,5…30 min 3…60 min 15…300 min 0,5…10 h 1,5…30 h 3…60 h 5…100 h |
| Kontakte | 2 Wechsler 8 A |
| Vers.-Spannung | 230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
| Kontakte | 2 Wechsler 8 A, 440 VAC, 2000 VA |
| Beeinflussung | < 0,01 % Spannungseinfluss, < 0,01 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
| Wiederholbarkeit | +/- 0,2 % |
| Umgebungstemperatur | -25...+60°C |
| Prüfspannung / Isolation | 2,5 kV / VDE 0110 Gruppe C 250 |
| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² |

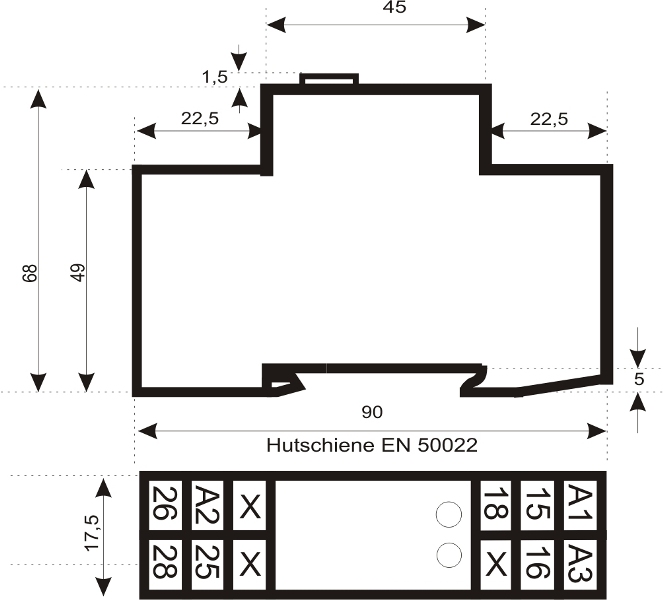

| Abmessungen BxHxT | 17,5x70x90 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3102200006-06 | ZAW2 Zeitrelais 16Zeiten/2U/24VACDC/230VAC |
