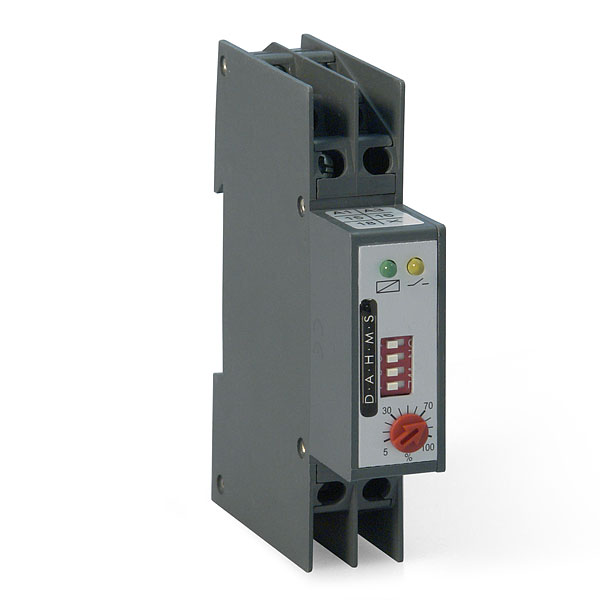

Industrie-Zeitrelais, ansprechverzögert, ZA2

Industrie-Zeitrelais, 16 Zeitbereiche, ansprechverzögert, Gehäusebreite 17,5 mm, Typ ZA2



Industrie-Zeitrelais
16 Zeitbereiche
ansprechverzögert
Gehäusebreite 17,5 mm

Merkmale

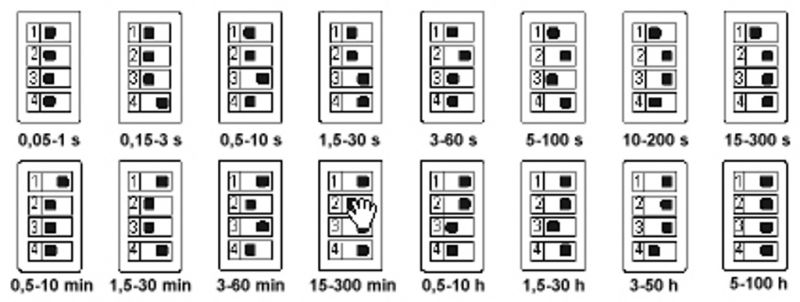

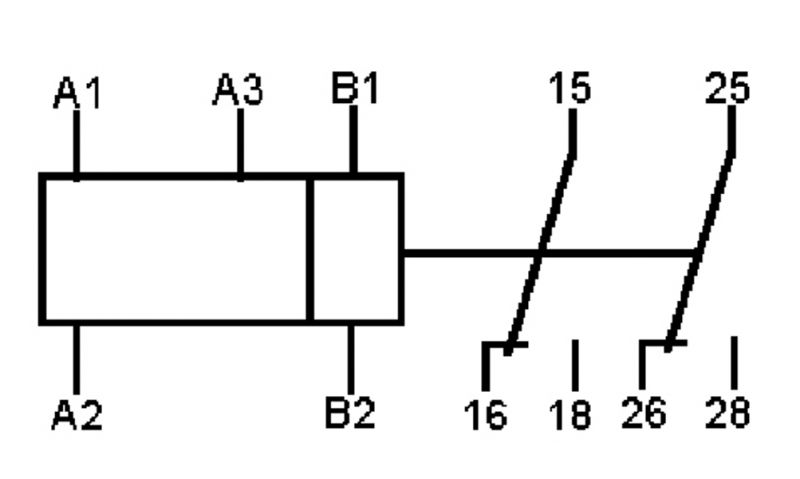

Das Zeitrelais ZA2 ansprechverzögert Baureihe 17,5mm bietet in einem Gehäuse 16 verschiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230V AC werden die Klemmen A1 / A2, zur Ansteuerung mit 24V AC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt.

Technische Daten Industrie-Zeitrelais ZA2
Typ ZA2
Funktion ansprechverzögert
Zeitbereich 0,05…1 s
0,15…3 s
0,5…10 s
1,5…30 s
3…60 s
5…100 s
10…200 s
15…300 s
0,5…10 min
1,5…30 min
3…60 min
15…300 min
0,5…10 h
1,5…30 h
3…60 h
5…100 h
Kontakte 2 Wechsler 8 A
Vers.-Spannung 230 VAC -15/+10% (A1/A2) oder
24 VAC/DC -15/+10% (A3/A2)
50...60 Hz
Kontakte 2 Wechsler 8 A,
440 VAC, 2000 VA
Beeinflussung < 0,01 % Spannungseinfluss,
< 0,01 %/°C Temperatureinfluss
LED Grün: Versorgungsspannung
Gelb: Relais
Wiederholbarkeit +/- 0,2 %
Umgebungstemperatur -25...+60°C
Prüfspannung / Isolation 2,5 kV / VDE 0110 Gruppe C 250
Anschlussklemmen Plus-Minus–Schrauben,
M3,5 selbstöffnend
Anschlussquerschnitt 2x2,5 mm²

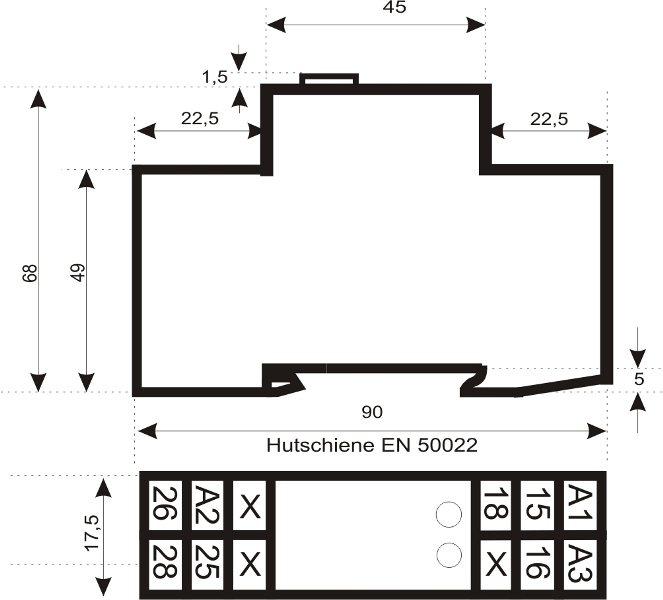

Abmessungen BxHxT 17,5x70x90 mm
Bestellnummer Industrie-Zeitrelais ZA2
Artikel-Nr. Typ
3112200003-06 ZA2 Zeitrelais16Zeiten/2U/24VACDC/230VAC ansprechv
