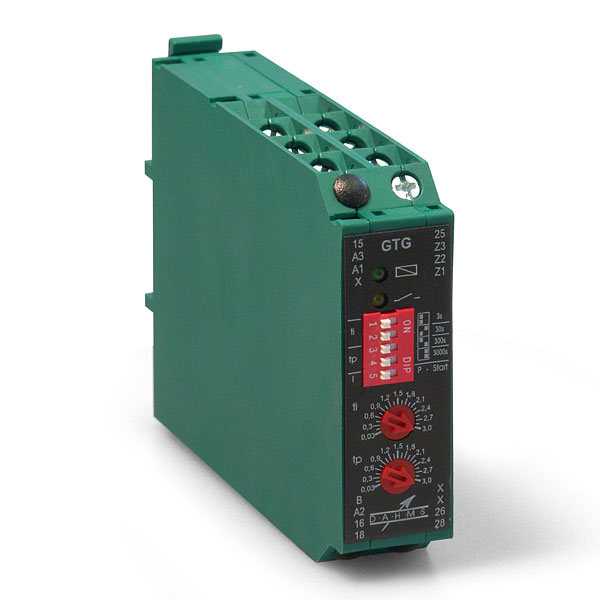

Taktgeber mit Fernpotentiometeranschluss, GTG
Taktgeber mit Fernpotentiometeranschluss
4 Zeitbereiche
taktgebend
Gehäusebreite 22,5 mm
Merkmale

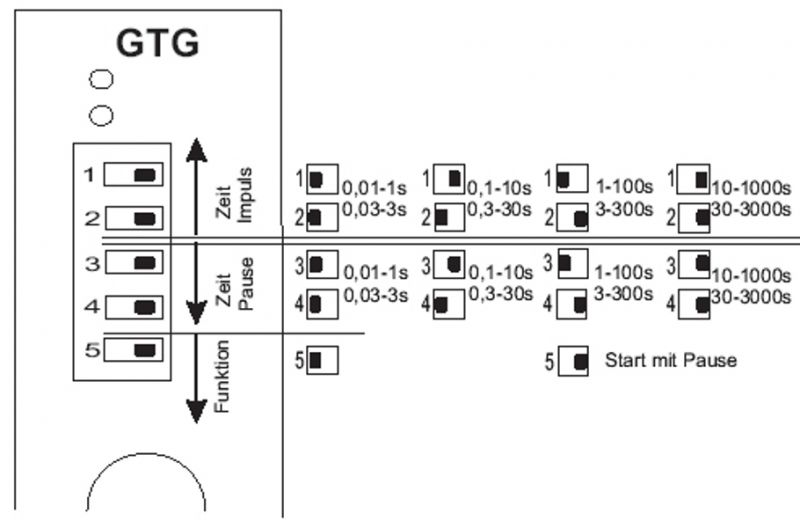

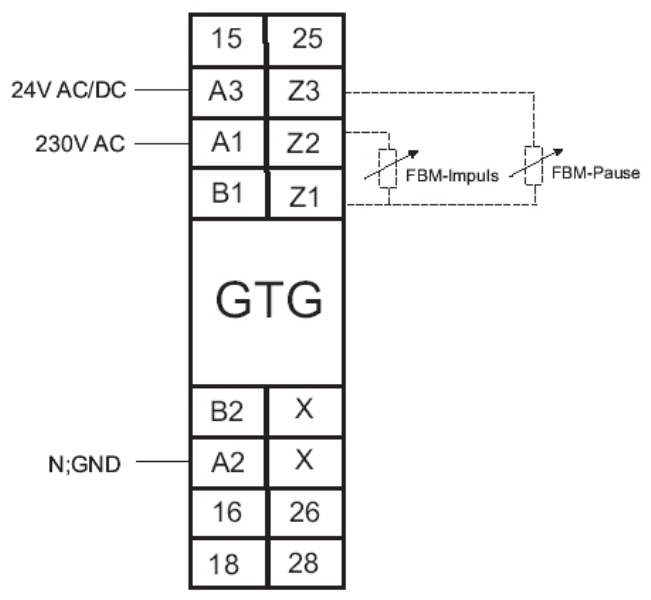

Der Taktgeber GTG Baureihe 22.5 mm bietet eine unabhängige Einstellung der Impuls- und Pausenzeit, die über zwei unabhängige Potentiometer und je zwei Codierschalter eingestellt werden. Die Hilfsspannungsversorgung erfolgt über einen Mehrbereichsanschluss. Der Zeitablauf startet mit Anlegen der Versorgungsspannung mit einem Impuls oder Pause, je nach Einstellung der Codierschalter und wird mit einer grünen LED angezeigt. Bei Anschluss eines externen Potentiometers ist das dazugehörige interne Potentiometer automatisch verriegelt.
Zu diesem Artikel verwendbare Fernbedienungen.
| Typ | GTG1 | GTG3 |
|---|---|---|
| Funktion | Taktgeber | Taktgeber |
| Zeitbereich | 0,01...1 s 0,1...10 s 1...100 s 10...1000 s |
0,03...3 s 0,3...30 s 3...300 s 30...3000 s |
| Kontakte | 2 Wechsler 4 A | 2 Wechsler 4 A |
| Vers.-Spannung | 24 VAC/DC -15/+15 % 230 VAC -15/+10 % |
24 VAC/DC -15/+15 % 230 VAC -15/+10 % |
| Kontakte | 2 Wechsler 4 A, 250 VAC, max. 10 Schaltspiele/ Minute |
2 Wechsler 4 A, 250 VAC, max. 10 Schaltspiele/ Minute |
| Beeinflussung | < 0,1 % Spannungseinfluss, < 0,05 %/°C Temperatureinfluss |
< 0,1 % Spannungseinfluss, < 0,05 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
Grün: Versorgungsspannung Gelb: Relais |
| Externes Potentiometer | 10 kOhm linear, max. Anschlusslänge 5 m, Auflösung 128 Schritte |
10 kOhm linear, max. Anschlusslänge 5 m, Auflösung 128 Schritte |
| Wiederholbarkeit | +/- 0,2 % | +/- 0,2 % |
| Umgebungstemperatur | -25...+60°C | -25...+60°C |
| Überspannungskategorie/ Isolierung |
3 (300 V) / Basisisolierung (250 V) | 3 (300 V) / Basisisolierung (250 V) |
| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² | 2x2,5 mm² |
| Abmessungen BxHxT | 22,5x110x78 mm | 22,5x110x78 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3111212014-06 | GTG1 Taktg. 2U 4 Zeitber. Hilfssp.24VACDC/110VAC |
| 3111200014-06 | GTG1 Taktg. 2U 4 Zeitber. Hilfssp.24VACDC/230VAC |
| 3111210014-06 | GTG1 Taktg. 2U 4 Zeitber. Hilfssp.24VACDC/42VAC |
| 3111212015-06 | GTG3 Taktg. 2U 4 Zeitber. Hilfssp.24VACDC/110VAC |
| 3111200015-06 | GTG3 Taktg. 2U 4 Zeitber. Hilfssp.24VACDC/230VAC |
