Digitale Messgeräte

Merkmale
  • für Gleich– und Wechselstromnetze
  • genormte Einbaugrößen
  • prozessorgesteuert
  • potentialgetrennt
  • optional frei skalierbare Schaltpunkte
  • optional Analogausgang
  • Schutzart frontseitig IP 65

  • Standard rote LED-Anzeige
    optional grün, orange oder blau

DE_02_Digitale_Messgeraete.pdf (3,9 MiB)

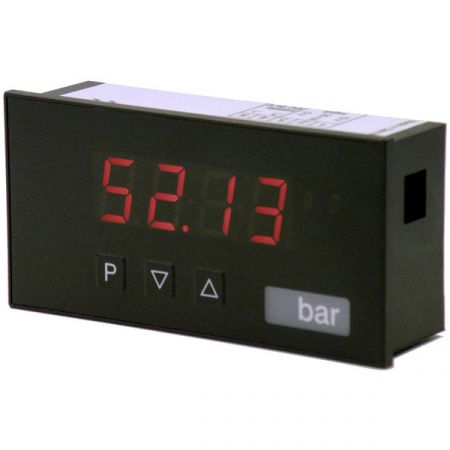

Digitale Messgeräte für Wechselstrom und Wechselspannung (AC) für die Messung von Strom und Spannung in Niederspannungsnetzen. Quadratische und rechteckige Bauform (Profilanzeigen).
Wechselstrom/
-spannung/AC
  • Eingänge 1 AAC, 5 AAC, 50 VAC
    Sondereingänge bis 600 VAC
  • Einbaugrößen
    72x36 mm
    96x24 mm
    96x48 mm

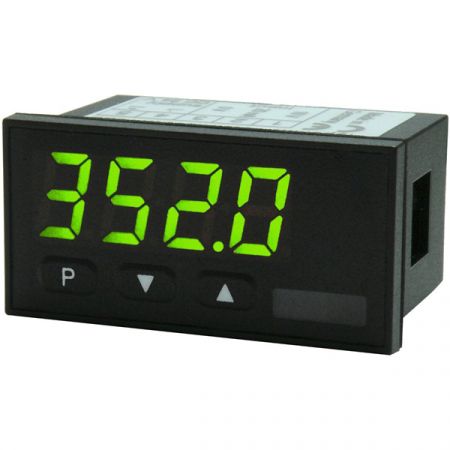

Digitale Messgeräte für Gleichstrom und Gleichspannung (DC) für die Messung von Strom und Spannung in Gleichspannungsnetzen. Quadratische und rechteckige Bauform (Profilanzeigen).
Gleichstrom/
-spannung/DC
  • Eingänge 0/4-20 mA,
    0-10 V, 0-60 mV usw.
  • Einbaugrößen
    48x24 mm
    72x36 mm
    96x24 mm
    96x48 mm
    96x96 mm
Digitale Messgeräte für die Messung von regelbaren Widerständen im Laborbereich. Rechteckige Bauform (Profilanzeigen).
Potimessung

  • Eingänge
    > 1 kOhm < 1000 kOhm
  • Einbaugrößen
    48x24 mm
    72x36 mm
    96x24 mm
    96x48 mm
  • geringe Einbautiefe

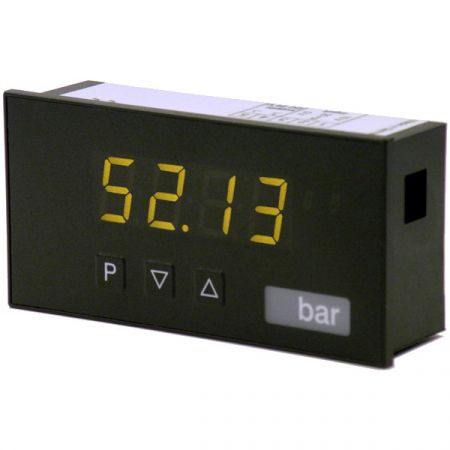

Digitale Messgeräte für die Messung von Widerständen im Laborbereich. Rechteckige Bauform (Profilanzeigen).
Widerstand

  • Eingänge
    1 kOhm, 10 kOhm, 1000 kOhm
  • Einbaugrößen
    48x24 mm
    72x36 mm
    96x24 mm
    96x48 mm
  • geringe Einbautiefe

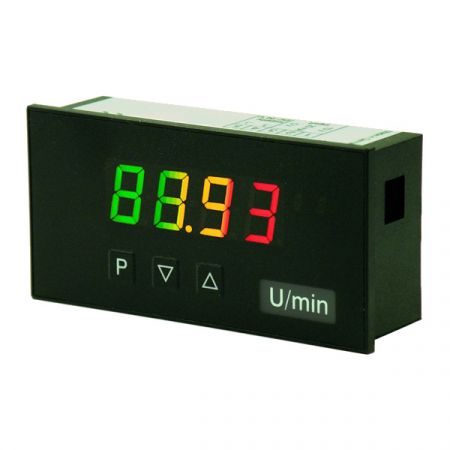

Digitale Messgeräte für die Messung aller standardmäßigen Thermoelemente. Rechteckige Bauform (Profilanzeigen).
Thermoelement

  • Eingänge für
    Typ L,J,K,B,S,N,E,T,R
  • Einbaugrößen
    48x24 mm
    72x36 mm
    96x24 mm
    96x48 mm
  • geringe Einbautiefe
  • rote Anzeige,
    optional grün, orange oder blau
Digitale Messgeräte für die Messung aller standardmäßigen Pt100/1000 Messfühler. Rechteckige Bauform (Profilanzeigen).
Pt 100/1000

  • 2-/3-/4-Leiter, -200 °C...850 °C/
    -328 °F...1562 °F
  • Einbaugrößen
    48x24 mm
    72x36 mm
    96x24 mm
    96x48 mm
  • geringe Einbautiefe
  • rote Anzeige,
    optional grün, orange oder blau
Digitale Messgeräte für die Messung aller standardmäßigen DMS Messfühler zur Aufnahme der Druckwerte. Rechteckige Bauform (Profilanzeigen).
DMS Massedruck

  • Eingänge
    1 mV/V, 2 mV/V, 3,3 mV/V
  • Einbaugröße
    96x48 mm
  • DMS-4-Leiter mit Kalibrierung
  • geringe Einbautiefe
  • optional frei skalierbare Schaltpunkte
  • Sensorabgleich mit integriertem Schaltausgang
Digitale Messgeräte für die Impulsmessung von 0,01 Hz bis 999,9 kHz z. B. für die Drehzahlüberwachung von Motoren. Rechteckige Bauform (Profilanzeigen).
Frequenzmessung

  • Eingänge
    0,01 Hz-999,9 kHz
  • Einbaugrößen
    48x24 mm
    96x24 mm
    96x48 mm
    96x96 mm
  • Geberversorgung 24 VDC
  • optional Impulsausgang
  • Einbaugrößen
    48x24, 96x24, 96x48 und 96x96 mm
  • Min-/Max-Speicher
  • Anzeigenjustierung über Frequenzvorgabe oder direkt am Sensorsignal möglich
Digitale Messgeräte für die Messung aller standardmäßigen DMS Messfühler aus der Wägetechnik. Rechteckige Bauform (Profilanzeigen).
DMS Wägetechnik

  • Eingänge
    1 mV/V, 2 mV/V, 3,3 mV/V
  • Einbaugröße
    96x48 mm
  • optional frei skalierbare Schaltpunkte
  • geringe Einbautiefe
  • Null-Taste zum Auslösen von Hold, Tara oder Sensorabgleich

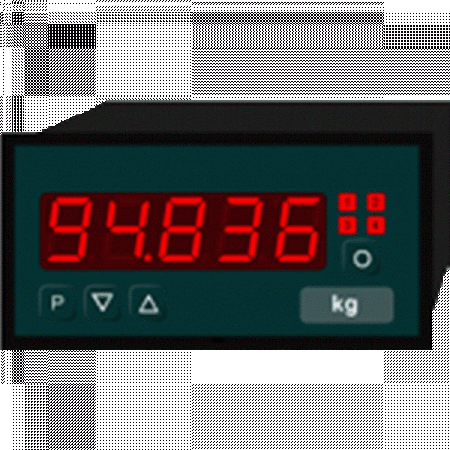

Digitale Universalmessgeräte für die Anwendungen: DC Strom, DC Spannung, Shunt/Nebenwiderstand, Thermoelement, Widerstand, rechteckige Bauform (Profilanzeigen).
Universalmessung

  • Bereiche DC Strom, Spannung,
    Shunt, Thermoelement usw.
  • Einbaugröße
    96x48 mm
  • optional bis zu 4 frei skalierbare Schaltpunkte
  • permanente Leitungsbruchüberwachung
  • Hold-/Tara-Funktion über Tastatur oder Digitaleingang

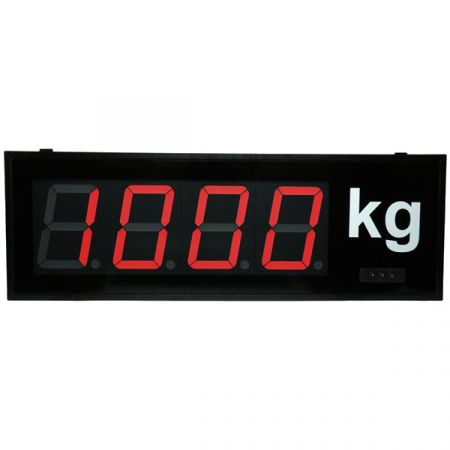

Digitale Messgeräte, Großanzeigen für die Anwendungen: DC Strom, DC Spannung, Pt100, Frequenz, Zähler, RS232/RS485, BCD Ansteuerung, Profibus DP, rechteckige Bauform im Einbau- oder Aufbaugehäuse, Ziffernhöhe 57, 100 und optional 200mm
Großanzeigen

  • Eingänge
    Standard Normsignale
  • Einbaugröße
    316x124 mm
    526x176 mm
  • Einbau- und Aufbaugehäuse
  • Anzeigegrößen 57, 100 und 200 mm, weitere Größen auf Anfrage
  • Außenbereich auf Anfrage
  • optional frei skalierbare Schaltpunkte
Digitale Messgeräte, Bargraphanzeigen für Gleichstrom und Gleichspannung (DC), Anzeige 10, 20 oder 30 Segmente, 3-stellige Digitalanzeige, vertikale oder horizontale Einbaulage, rechteckige Bauform (Profilanzeigen).
Bargraphanzeigen

  • Eingänge
    0/4-20 mA, 0-10 V
  • Einbaugrößen
    48x24 mm
    72x24 mm
    96x24 mm
  • max. 30 Segmente
  • Hoch-oder Querformat
  • Standard rote Anzeige
