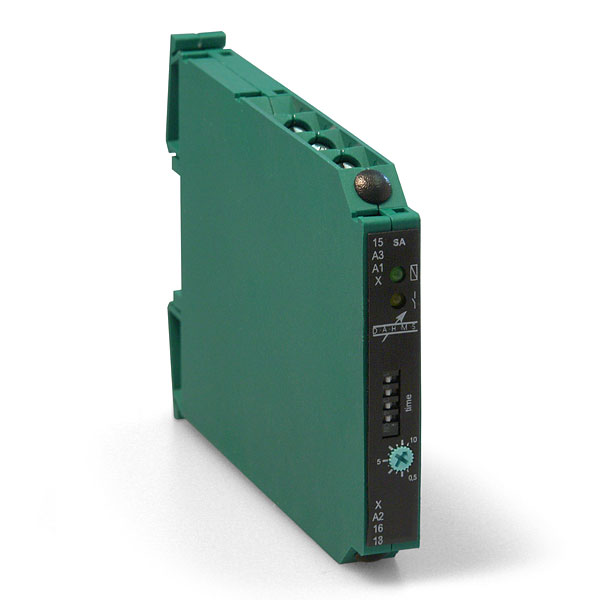

Industrie-Zeitrelais, ansprechverzögert, SA
Industrie-Zeitrelais
16 Zeitbereiche

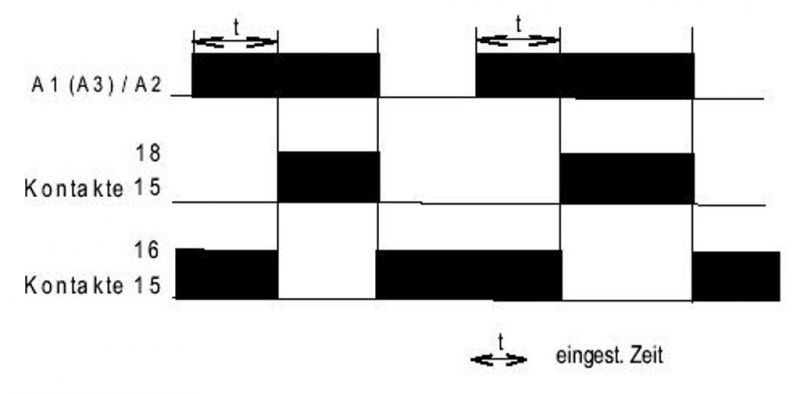

ansprechverzögert
Gehäusebreite 11,25 mm
Merkmale

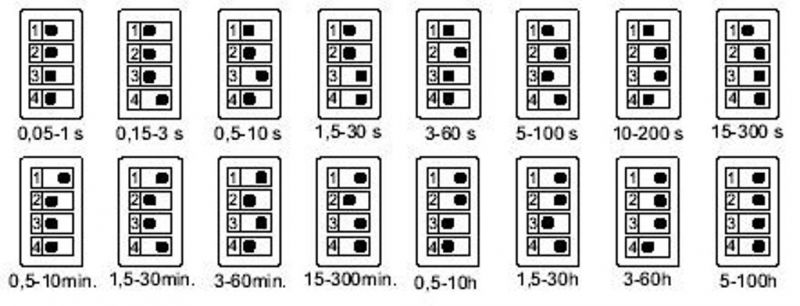

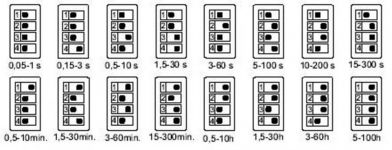

Das Zeitrelais SA ansprechverzögert Baureihe 11,25 mm bietet in einem Gehäuse 16 verschiedene Zeitbereiche. Die Zeitbereiche lassen sich über Codierschalter im Gehäuseoberteil einstellen. Das Zeitrelais besitzt zur Ansteuerung mit Gleich- und Wechselspannung zwei getrennte Spulenanschlüsse. Zur Ansteuerung mit 230 VAC werden die Klemmen A1 / A2, zur Ansteuerung mit 24 VAC/DC die Klemmen A3 / A2 benutzt. Das Anliegen der Versorgungsspannung wird mittels grüner LED angezeigt.
| Typ | SA |
|---|---|
| Funktion | ansprechverzögert |
| Zeitbereich | 0,05…1 s 0,15…3 s 0,5…10 s 1,5…30 s 3…60 s 5…100 s 10…200 s 15…300 s 0,5…10 min 1,5…30 min 3…60 min 15…300 min 0,5…10 h 1,5…30 h 3…60 h 5…100 h |
| Kontakte | 1 Wechsler 4 A |
| Vers.-Spannung | 230 VAC -15/+10% (A1/A2) oder 24 VAC/DC -15/+10% (A3/A2) 50...60 Hz |
| Kontakte | 1 Wechsler 4 A, 250 VAC, max. 6 Schaltspiele/ Minute |
| Beeinflussung | < 0,01 % Spannungseinfluss, < 0,01 %/°C Temperatureinfluss |
| LED | Grün: Versorgungsspannung Gelb: Relais |
| Wiederholbarkeit | +/- 0,2 % |
| Umgebungstemperatur | -25...+60°C |
| Prüfspannung / Isolation | 2,5 kV / VDE 0110 Gruppe C 250 |
| Anschlussklemmen | Plus-Minus–Schrauben, M3,5 selbstöffnend |
| Anschlussquerschnitt | 2x2,5 mm² |

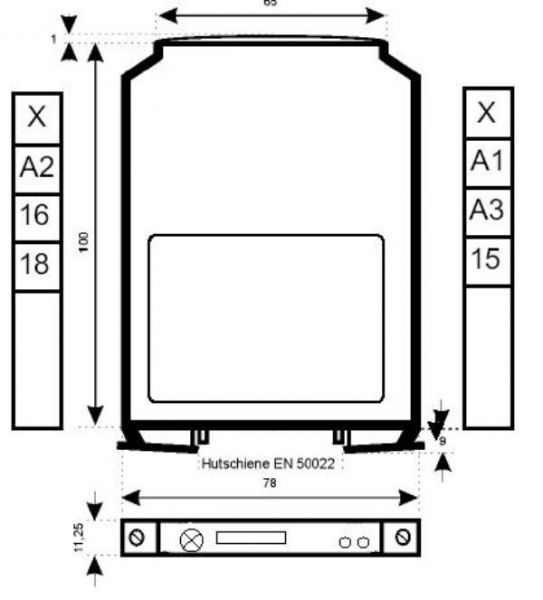

| Abmessungen BxHxT | 11,25x110x78 mm |
| Artikel-Nr. | Typ |
|---|---|
| 3110100003-06 | SA-ZR/0,05s ... 100h/230VAC,24VACDC 1U |
