Kabelumbau-Stromwandler KBU 23
| Primär-Nennstrom | 100 bis 400 A |
| Sekundär-Nennstrom | 1 oder 5 A |
| Klassengenauigkeit | Kl. 0,5 oder 1 |
| Primärleiter | 20x30 mm |
| Rundleiter | 20 mm |
| Breite | 93 mm |
| Höhe | 106 mm |
| Schnappbefestigung lieferbar |
nein |
| Artikel- Nummer |
Kurztext | Typ- Name |
Typ- Nummer |
Prim. Strom |
Sek. Strom |
VA | Klasse |
|---|---|---|---|---|---|---|---|
| 80048-02 | KBU 23 100/5A 1,25VA Kl.3 | KBU | 23 | 100 | 5 | 1,25 | 3 |
| 80030-02 | KBU 23 150/5A 1,5VA Kl.3 | KBU | 23 | 150 | 5 | 1,5 | 3 |
| 80031-02 | KBU 23 200/5A 2,5VA Kl.3 | KBU | 23 | 200 | 5 | 2,5 | 3 |
| 80248-02 | KBU 23 100/1A 1,25VA Kl.3 | KBU | 23 | 100 | 1 | 1,25 | 3 |
| 80230-02 | KBU 23 150/1A 1,5VA Kl.3 | KBU | 23 | 150 | 1 | 1,5 | 3 |
| 80231-02 | KBU 23 200/1A 2,5VA Kl.3 | KBU | 23 | 200 | 1 | 2,5 | 3 |
| 80044-02 | KBU 23 250/5A 1,5VA Kl.1 | KBU | 23 | 250 | 5 | 1,5 | 1 |
| 80045-02 | KBU 23 300/5A 3,75VA Kl.1 | KBU | 23 | 300 | 5 | 3,75 | 1 |
| 80046-02 | KBU 23 400/5A 5VA Kl.1 | KBU | 23 | 400 | 5 | 5 | 1 |
| 80244-02 | KBU 23 250/1A 1,5VA Kl.1 | KBU | 23 | 250 | 1 | 1,5 | 1 |
| 80245-02 | KBU 23 300/1A 3,75VA Kl.1 | KBU | 23 | 300 | 1 | 3,75 | 1 |
| 80246-02 | KBU 23 400/1A 5VA Kl.1 | KBU | 23 | 400 | 1 | 5 | 1 |
| 80037-02 | KBU 23 400/5A 1VA Kl.0,5 | KBU | 23 | 400 | 5 | 1 | 0,5 |
| 80236-02 | KBU 23 400/1A 2,5VA Kl.0,5 | KBU | 23 | 400 | 1 | 2,5 | 0,5 |

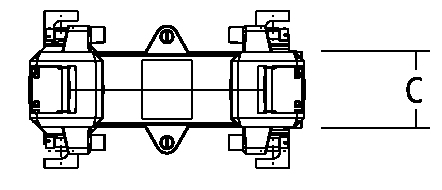

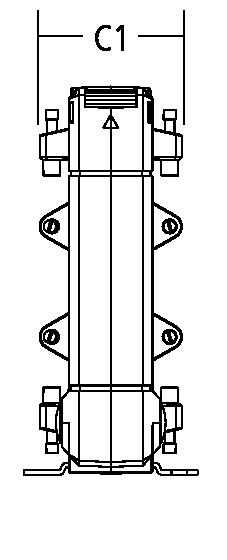

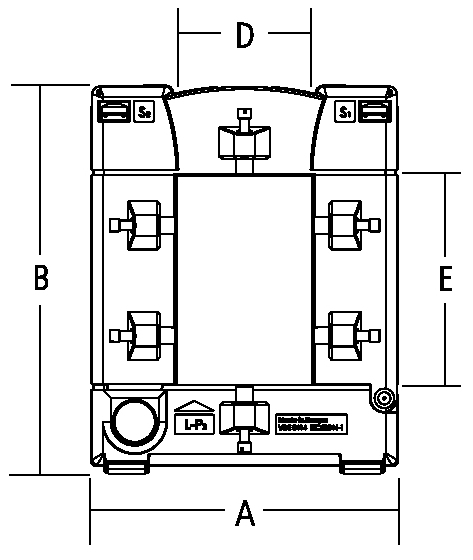

Abmessungen in mm
| Typ | A (Breite) | B (Höhe) | C/C1 (Tiefe) | Gewicht | D (Breite) | E (Höhe) |
|---|---|---|---|---|---|---|
| KBU 23 | 93 | 106 | 34/58 | 0,85 kg | 20 | 30 |
| KBU 58 | 125 | 152 | 34/58 | 1,08 kg | 50 | 80 |
| KBU 812 | 155 | 198 | 34/58 | 1,32 kg | 80 | 120 |
| KBU 816 | 195 | 243 | 64/79 | 1,50 kg | 80 | 160 |
