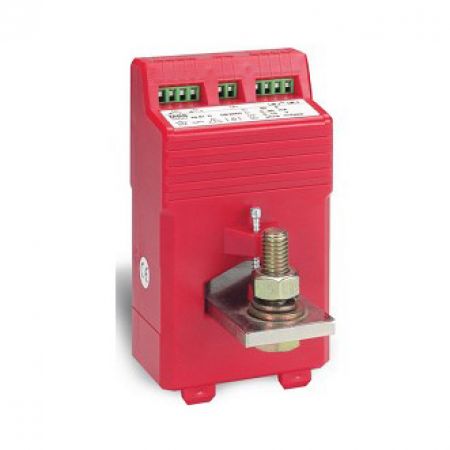

Stromwandler mit Messumformer
Merkmale
- Mit bzw. ohne Hilfsspannungsversorgung
- Mit integriertem Stromwandler
- Aufbaugehäuse für 35 mm DIN-Hutschiene
- Messeingang: Sinusförmiger Wechselstrom (1 A ... 800 A), arithmetische Mittelwertmessung, effektivwertkalibriert
- Messausgang: Unipolare Ausgangsgrößen
- Messprinzip: Gleichrichter-Verfahren
- Reduzierter Verdrahtungsaufwand
Andwendung
Messumformer zur Umwandlung von sinusförmigem Wechselstrom.
Als Ausgangssignal steht ein eingeprägtes Gleichstrom-/ und aufgeprägtes Gleichspannungssignal zur Verfügung, welches sich proportional zum Messwert der Eingangsgröße erhält. Diese Signale können zum Anzeigen, Registrieren, Überwachen und/oder Regeln verwendet werden.
Der Messumformer erfüllt die Anforderungen und Vorschriften hinsichtlich elektromagnetischer Verträglichkeit (EMV) und Sicherheit (IEC 1010 bzw. EN 61010). Seine Fertigung erfolgt in Übereinstimmung mit den technischen Anforderungen der Norm IEC 60688.
Befestigungssockel zur direkten Montage ohne Verwendung einer 35 mm DIN-Hutschiene im Lieferumfang enthalten.
Technische Daten
| Typ | SWMU 3x.5x | SWMU 4x.5x |
|---|---|---|
| Messeingang | ||
| Nennfrequenz fN | 50/60 Hz | 50/60 Hz |
| Eingangsnennstrom IN | 1...10 A (SWMU 31.52/32.52) 15...750 A (SWMU 31.51/32.51) |
1...10 A (SWMU 41.52/42.52) 15...800 A (SWMU 41.51/42.51) |
| Eigenverbrauch | ≤ 1 VA (2,5 VA ohne Hilfsspannung) |
≤ 1 VA (2,5 VA ohne Hilfsspannung) |
| Überlastbarkeit | 1,5 x IN, dauernd 8 x IN, 40 Sek. |
1,5 x IN, dauernd 8 x IN, 40 Sek. |
| Messausgang | ||
| Stromausgang | ||
| Eingeprägter Gleichstrom | 0(4) ... 20 mA | 0(4) ... 20 mA |
| Max. Bürdenwiderstand | ≤ 500 Ω | ≤ 500 Ω |
| Max. Bürdenspannung | ≤ 15 V | ≤ 15 V |
| Strombegrenzung bei Überlast |
≤ 34 mA | ≤ 34 mA |
| Spannungsausgang | ||
| Aufgeprägte Gleichspannung | 0(2) ... 10 V | 0(2 )... 10 V |
| Min. Bürdenwiderstand | ≥ 10 kΩ | ≥ 10 kΩ |
| Max. Bürdenspannung bei Übersteuerung |
≤ 18 V | ≤ 18 V |
| Spannungsbegrenzung bei R EXT = ∞ |
≤ 18 V | ≤ 18 V |
| Restwelligkeit des Ausgangsstromes |
≤ 1 % p.p. | ≤ 1 % p.p. |
| Einstellzeit | ≤ 500 ms | ≤ 500 ms |
| Arbeitstemperaturbereich | -5 °C bis +40 °C | -5 °C bis +40 °C |
| Genauigkeit | ||
| Bezugswert | Ausgangsendwert | Ausgangsendwert |
| Grundgenauigkeit | 0,5 % | 0,5 % |
| Anwärmzeit | ≤ 5 min | ≤ 5 min |
| Hilfsenergie | ||
| AC-Netzteil | 230 V ±10 % (50...60 Hz) | 230 V ± 10% (50 ... 60 Hz) |
| DC | 24 V ±15 % | 24 V ± 15% |
| Leistungsaufnahme | ≤ 1,5 W (2,5 VA) | ≤ 1,5 W (2,5 VA) |
| Sicherheit | ||
| Berührungsschutz | IP 40, Gehäuse (Prüfdraht, EN 60529) IP 20, Anschlussklemmen (Prüffinger, EN 60529) |
IP 40, Gehäuse (Prüfdraht, EN 60529) IP 20, Anschlussklemmen (Prüffinger, EN 60529) |
| Verschmutzungsgrad | 2 | 2 |
| Prüfspannungen (DIN 57411) | 4 kV, aktive Kreise gegen Gehäuse 4 kV, Hilfsspannung gegen Messausgang (230 V AC-Version) 500 V, Hilfsspannung gegen Messausgang (24 V DC-Version) |
4 kV, aktive Kreise gegen Gehäuse 4 kV, Hilfsspannung gegen Messausgang (230 V AC-Version) 500 V, Hilfsspannung gegen Messausgang (24 V DC-Version) |
SWMU
32.51/32.52
ohne Vers.-Spannung
- primär 1 bis 750 A
- Kl. 0,5
- Primärleiter 30,5x10
- Rundleiter 28 mm
- Breite 80 mm
- ohne Vers.-Spannung
SWMU
31.51/31.52
24 VDC Vers.-Spannung
- primär 1 bis 750 A
- Kl. 0,5
- Primärleiter 30,5x10
- Rundleiter 28 mm
- Breite 80 mm
- 24 VDC Vers.-Spannung
SWMU
31.51/31.52
230 VDC Vers.-Spannung
- primär 1 bis 750 A
- Kl. 0,5
- Primärleiter 30,5x10
- Rundleiter 28 mm
- Breite 80 mm
- 230 VAC Vers.-Spannung
SWMU
42.52/42.51
ohne Vers.-Spannung
- primär 1 bis 800 A
- Kl. 0,5
- Primärleiter 40,5x12
- Rundleiter 27 mm
- Breite 80 mm
- ohne Vers.-Spannung
SWMU
41.52/41.51
24 VDC Vers.-Spannung
- primär 1 bis 800 A
- Kl. 0,5
- Primärleiter 40,5x12
- Rundleiter 27 mm
- Breite 80 mm
- 24 VDC Vers.-Spannung
SWMU
41.52/41.51
230 VDC Vers.-Spannung
- primär 1 bis 800A
- Kl. 0,5
- Primärleiter 40,5x12
- Rundleiter 27 mm
- Breite 80 mm
- 230 VAC Vers.-Spannung
