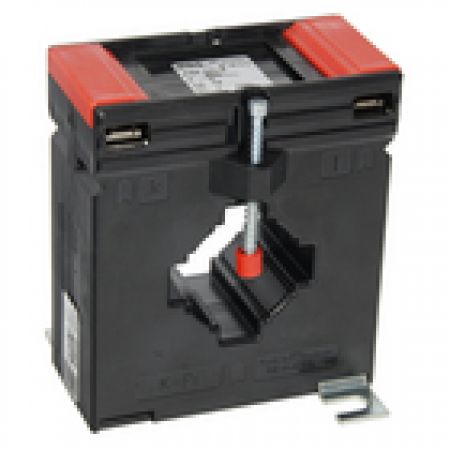

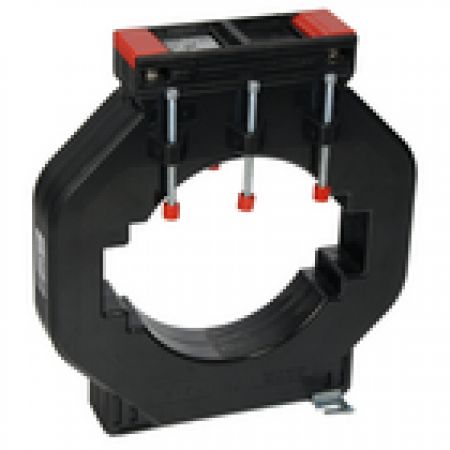

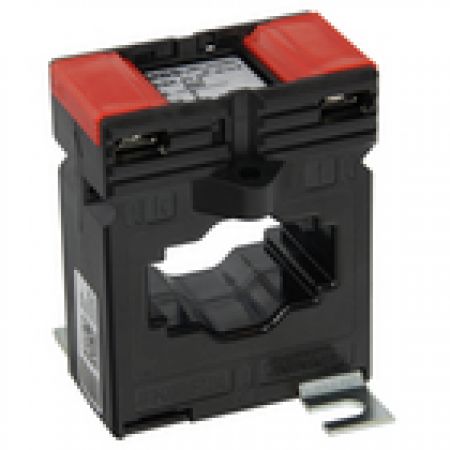

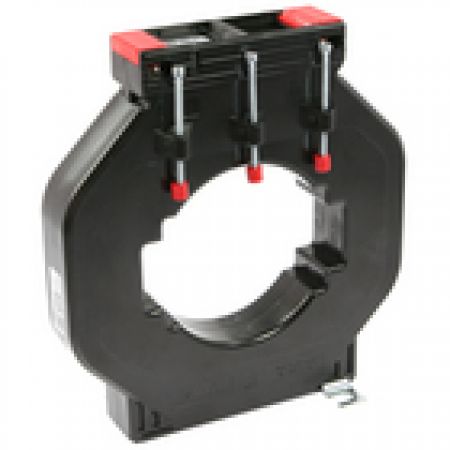

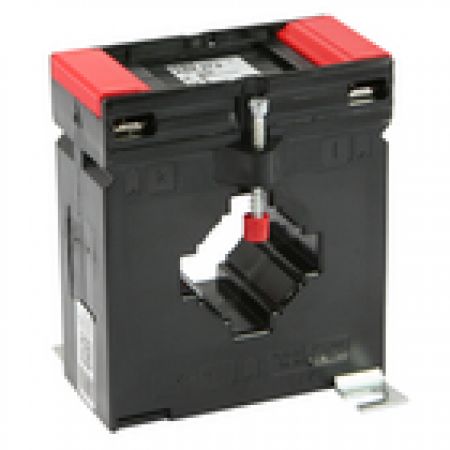

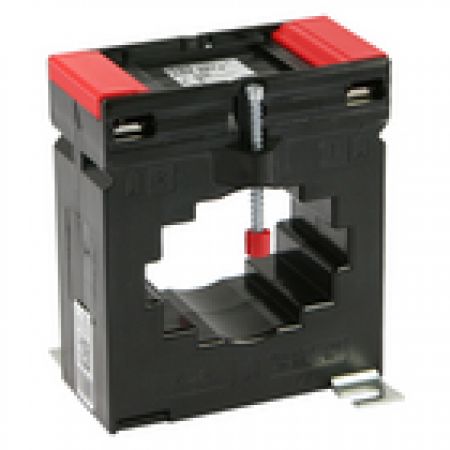

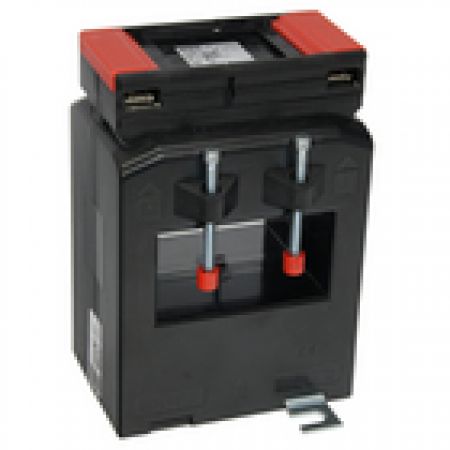

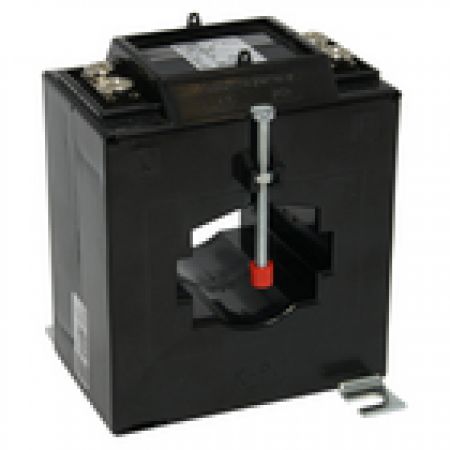

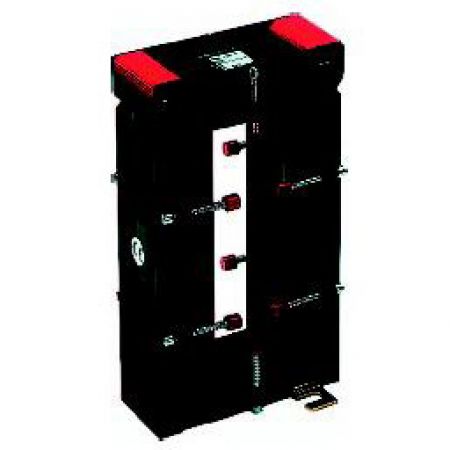

Aufsteck-Stromwandler
Merkmale
- geeignet für CU-Schiene und Rundleiter
- Fuß- und Schienenbefestigung mit Isolierschutzkappe (berührungssicher) im Lieferumfang eingeschlossen
- Plombierplatte auf Wunsch erhältlich
- Wandler werden mit integrierten Sekundär-Verschlusskappen geliefert

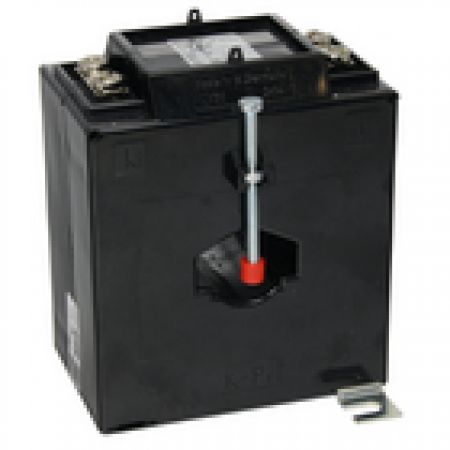

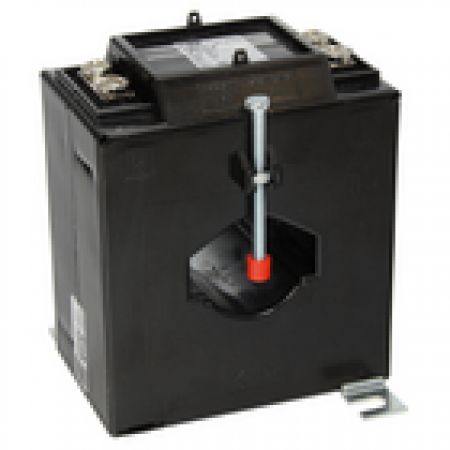

(Ausnahme: ASK 31.6, 41.6, 51.6, 61.6)
- Stromwandler in anderen Klassengenauigkeiten (0,2s, 0,2, 0,5s, 3) auf Anfrage
- primär 75 bis 250 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
17x6
- Rundleiter 15 mm
- Breite 44 mm
- geprüfte Ausführung möglich
- primär 60 bis 400 A
- sekundär 1 oder 5 A
- Kl. 1
- Primärleiter in mm
20x5
- Rundleiter 17,5 mm
- Breite 49,5 mm
- primär 40 bis 500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
20x10
- Rundleiter 19,2 mm
- Breite 61 mm
- geprüfte Ausführung möglich
- primär 50 bis 600 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
30x10
- Rundleiter 28 mm
- Breite 50 mm
- primär 50 bis 750 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
30x10, 2x20x10
- Rundleiter 26 mm
- Breite 61 mm
- geprüfte Ausführung möglich
- primär 60 bis 750 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
31x18
- Rundleiter 26 mm
- Breite 61 mm
- primär 60 bis 750 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
30x10, 2x20x10
- Rundleiter 28 mm
- Breite 61 mm
- geprüfte Ausführung möglich
- primär 40 bis 750 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
30x10, 2x20x10
- Rundleiter 28 mm
- Breite 61 mm
- geprüfte Ausführung möglich
- primär 30 bis 750 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
30x10, 20x13
- Rundleiter 23 mm
- Breite 95 mm
- geprüfte Ausführung möglich
- primär 100 bis 750 A
- sekundär 1 oder 5 A
- Kl. 1
- Primärleiter in mm
40x12, 32x18
- Rundleiter 26 mm
- Breite 61 mm
- primär 50 bis 500 A
- sekundär 1 oder 5 A
- Kl. 1
- Primärleiter in mm
40x12, 32x18
- Rundleiter 26 mm
- Breite 61 mm
- primär 50 bis 1000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
40x10
- Rundleiter 32 mm
- Breite 71 mm
- geprüfte Ausführung möglich
- primär 50 bis 800 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
40x12, 30x15
- Rundleiter 30,5 mm
- Breite 71 mm
- primär 50 bis 1000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
40x12, 30x15
- Rundleiter 32 mm
- Breite 95 mm
- geprüfte Ausführung möglich
- primär 75 bis 1000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
40x10, 2x30x5
- Rundleiter 32 mm
- Breite 86 mm
- geprüfte Ausführung möglich
- primär 100 bis 1250 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
50x12, 2x40x10
- Rundleiter 44 mm
- Breite 86 mm
- geprüfte Ausführung möglich
- primär 100 bis 1250 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
50x12, 40x30
- Rundleiter 40 mm
- Breite 95 mm
- geprüfte Ausführung möglich
- primär 200 bis 1250 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
60x10, 30x40, 2x50x10
- Rundleiter 44 mm
- Breite 86 mm
- primär 200 bis 1600 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
63x10, 2x50x10
- Rundleiter 44 mm
- Breite 96 mm
- geprüfte Ausführung möglich
- primär 100 bis 1500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
60x10, 50x30
- Rundleiter 40 mm
- Breite 95 mm
- geprüfte Ausführung möglich
- primär 300 bis 1500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
60x30, 50x40
- Rundleiter 44 mm
- Breite 96 mm
- primär 200 bis 1600 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
60x30
- Rundleiter 30 mm
- Breite 88 mm
- geprüfte Ausführung möglich
- primär 800 bis 2000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
80x10, 60x30, 2x60x10
- Rundleiter 55 mm
- Breite 120 mm
- geprüfte Ausführung möglich
- primär 300 bis 2000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
84x34
- Rundleiter 34 mm
- Breite 96 mm
- primär 500 bis 2000A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
100x10, 2x80x10
- Rundleiter 70 mm
- Breite 130 mm
- primär 750 bis 3000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
2x100x10, 3x80x10
- Rundleiter 85 mm
- Breite 172mm
- primär 40 bis 2000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
103x41
- Rundleiter 40 mm
- Breite 99 mm
- primär 600 bis 3000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
100x55
- Rundleiter 55 mm
- Breite 129 mm
- geprüfte Ausführung möglich
- primär 2500 bis 4000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
100x55
- Rundleiter 55 mm
- Breite 129 mm
- primär 750 bis 3000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
123x30, 3x1000x10
- Rundleiter 100 mm
- Breite 171 mm
- geprüfte Ausführung möglich
- primär 1000 bis 2500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
120x70
- Rundleiter 70mm
- Breite 159 mm
- primär 1000 bis 6000 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
120x70
- Rundleiter 72 mm
- Breite 205 mm
- primär 400 bis 2500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
128x38
- Rundleiter 38 mm
- Breite 100 mm
- primär 1000 bis 7500 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1
- Primärleiter in mm
120x90
- Rundleiter 90 mm
- Breite 250 mm
- primär 300 bis 1600 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
130x25
- Rundleiter 25 mm
- Breite 180 mm
- geprüfte Ausführung möglich
- primär 300 bis 3200 A
- sekundär 1 oder 5 A
- Kl. 0,5 oder 1 (opt. weitere)
- Primärleiter in mm
130x30
- Rundleiter 30 mm
- Breite 180 mm
- geprüfte Ausführung möglich
