Trennumformer BTR/STR

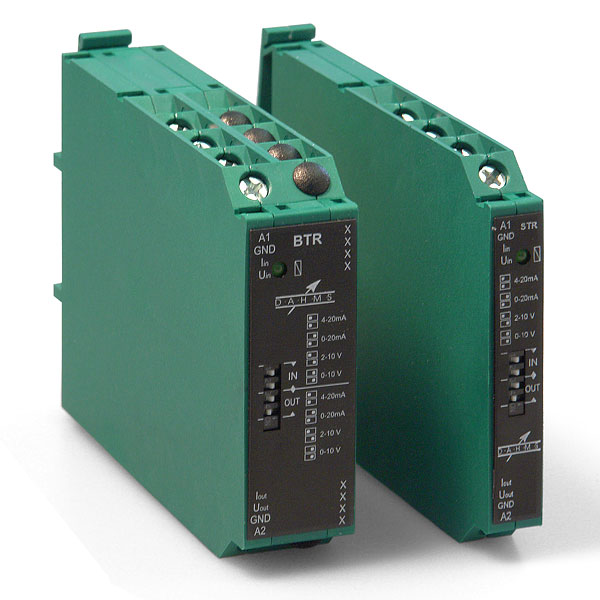

Trennumformer für Gleichstrom und Gleichspannung, umschaltbar, Gehäusebreite 11,25 und 22,5 mm, Typ BTR / STR

Trennumformer für Gleichstrom und Gleichspannung,
umschaltbar,
Gehäusebreite 11,25 oder 22,5 mm

Merkmale

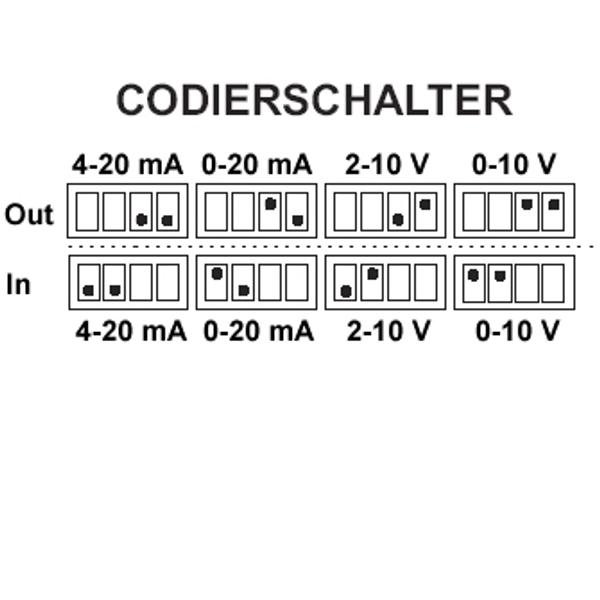

Der Trennumformer STR/BTR erfasst Norm­signale 0/4...20mA bzw. 0/2...10 V und wandelt diese in ein vom Eingang galvanisch ge­trenntes, eingeprägtes Strom- oder in ein auf­geprägtes Spannungssignal linear um. Die ge­wünschte Konfiguration wird am 4 pol. Codier­schalter vorgenommen. Der Trennumformer STR /BTR hat eine Drei -Wege - Trennung.

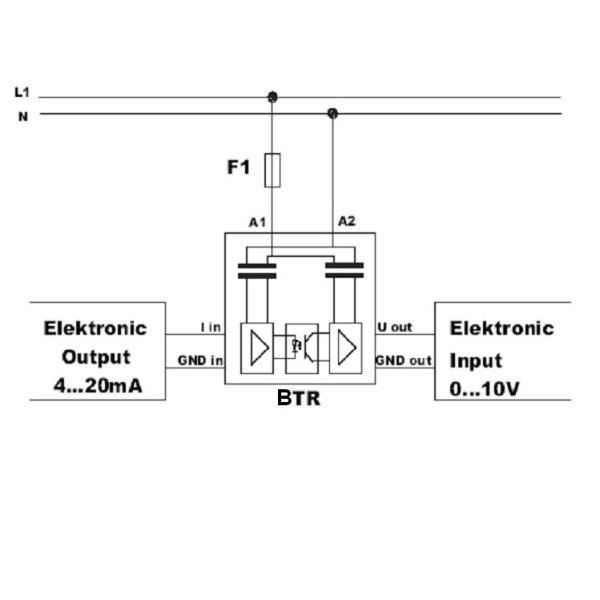

Die Versorgungsspannung, je nach Gerätetyp 24 V DC/AC oder 230 VAC, wird an den Klemmen A1 / A2 angeschlossen. Das Anlegen dieser Spannung wird mittels grüner LED angezeigt. Die Versorgungsspannung muss ständig an den Klemmen anliegen.

Technische Daten Trennumformer BTR / STR
Typ BTR STR
Vers.-Spannung 24 VAC/DC oder 230 VAC (-15/+10%) 24 VAC/DC (-15/+10%)
Leistungsaufnahme 2 VA 2 VA
Isolationsspannung 1 kV 1 kV
Genauigkeitsklasse 0,5 % über den gesamten Arbeitsbereich 0,5 % über den gesamten Arbeitsbereich
Innenwiderstand l: 237 Ohm
U: 20 kOhm		 l: 237 Ohm
U: 20 kOhm
Eingang 0/4...20 mA oder 0/2...10 V (umschaltbar) 0/4...20 mA oder 0/2...10 V (umschaltbar)
Ausgang 0/4...20 mA oder 0/2...10 V (umschaltbar) 0/4...20 mA oder 0/2...10 V (umschaltbar)
Überlastbarkeit 100 % dauernd, 500% für 1 s 100 % dauernd, 500% für 1 s
Ausregelung < 1,5 s < 1,5 s
Bürde Strom / Spannung < 750 Ohm / > 750 Ohm < 750 Ohm / > 750 Ohm
Isolationsspannung I/O 3,75 kV DC 3,75 kV DC
Betriebsanzeige grüne LED für Vers.-Spannung grüne LED für Vers.-Spannung
Umgebungstemperatur 0....+65°C 0....+65°C
Klimafestigkeit nach VDE 0435T.2021 nach VDE 0435T.2021
Gebrauchslage beliebig beliebig
Rüttelfestigkeit nach VDE 0435T.2021 nach VDE 0435T.2021
Prüfspannung 2,5 kV 2,5 kV
Anschlussklemmen Plus - Minus - Schrauben M 3,5 Plus - Minus - Schrauben M 3,5
Anschlussquerschnitt Feindrahtig mit Aderendhülse 2x2,5 mm², eindrahtig 2x2,5 mm² Feindrahtig mit Aderendhülse 2x2,5 mm², eindrahtig 2x2,5 mm²

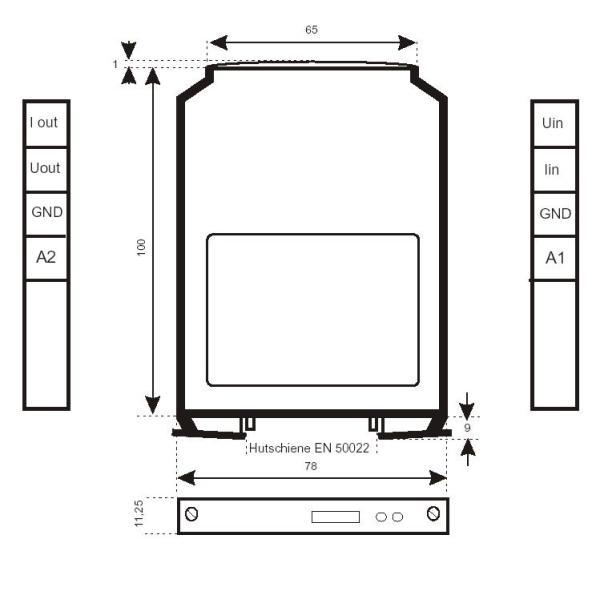

Abmessungen BxHxT 22,5x110x78 mm 11,25x110x78 mm
Berührungsschutz VDE 0106T.100 bzw. VBG4 VDE 0106T.100 bzw. VBG4
Montage Hutschiene DIN EN 50022 Hutschiene DIN EN 50022
Bestellnummer Trennumformer BTR / STR
Artikel-Nr. Typ Gehäusebreite
3601116000-06 BTR 12VDC 22,5 mm
3601102000-06 BTR 230VAC 22,5 mm
36111020-5mA-06 BTR 230VAC Eing. 0 - 5mA 22,5 mm
3601101000-06 BTR 24VAC/DC 22,5 mm
360110115V-06 BTR Ausg. 15VDC UH24VAC/DC 22,5 mm
3603202000-06 BTRx2 230VAC 22,5 mm
3601201000-06 BTRx2 24VAC/DC 22,5 mm

36101010-1mA-06 STR 24VAC/DC Eing. 0 - 1mA 11,25 mm
36101010-5mA-06 STR 24VAC/DC Eing. 0 - 5mA 11,25 mm
