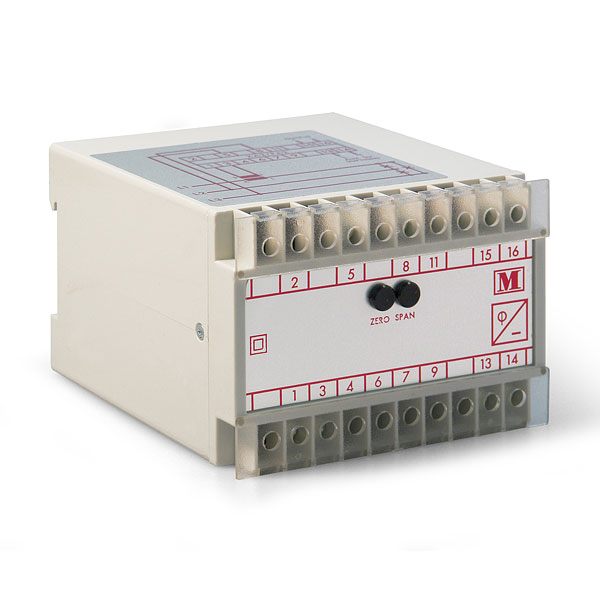

Messumformer M100-PA2 / M100-PA3

Messumformer für Phasenwinkel zwischen Strom und Spannung, Typ M100-PA2, M100-PA3

Messumformer für Phasenwinkel
in gleich belasteten Dreiphasen-Systemen mit 3 oder 4 Leitern
mit oder ohne Versorgungsspannung

Merkmale

Die Phasenwinkel-Messumformer der M100-PA-Reihe messen den zwischen Strom und Spannung bestehenden Phasenwinkel. Sie können in gleich belasteten Dreiphasen-Systemen mit 3 oder 4 Leitern eingesetzt werden und eignen sich ideal zur Optimierung des Leistungsfaktors.

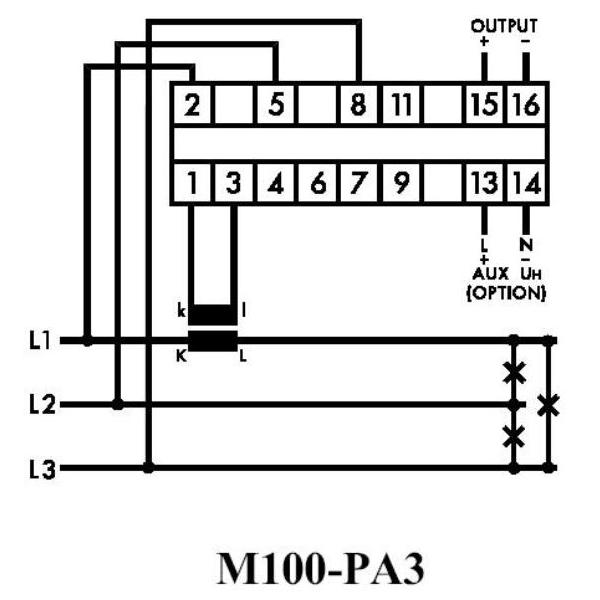

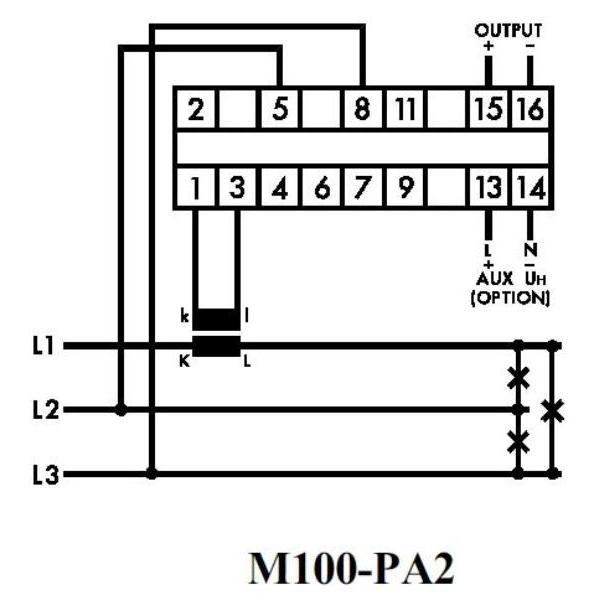

Technische Daten Messumformer M100-PA2, M100-PA3
Typ M100-PA2 / M100-PA3
Vers.-Spannung 115, 230, 400 VAC
24, 48, 110 VDC
Genauigkeitsklasse +/- 1 Grad
Eingang siehe Artikel-Nr.
Ausgang siehe Artikel-Nr.
max. Bürde 750 Ohm
Nennspannung 57,8...600 V
Arbeitsbereich UN 0 - 125 % (mit Vers.-Spannung)
75 - 125 % (ohne Vers.-Spannung)
Messbereich +/- 45/60° (M100-PA2)
+/- 90/180° (M100-PA3)
Betriebstemperatur 0....+60°C
Lagertemperatur -55...+85°C
Anschlussquerschnitt 2,5 mm²
Schutzart Gehäuse IP50
Schutzart Anschlussklemmen IP30
max. Verlustleistung 3W
Gehäusewerkstoff PA (UL E157034)
Farbe grau
Abmessungen BxHxT 100x112x70
Bestellnummer Messumformer M100-PA3
Artikel-Nr. Typ Eingang Ausgang Vers.-Spannung
103291-11-D M100-PA1 100 V, 5 A 0.5-1-0.5, 0-20 mA 230 VAC
105831-11-D M100-PA1 400 V, 5 A 0-1-0, 0-10 V 230 VAC
103419-11-D M100-PA1 500 V, 1 A 0.5-1-0.5, 4-20 mA 24 VDC
103379-11-D M100-PA2 100 V, 1 A 0.5-1-0.5, 0-10 VDC ohne
103375-11-D M100-PA2 100 V, 5 A 0.5-1-0.5, 0-20 mA 230 VAC
103369-11-D M100-PA2 100 V, 5 A 0.5-1-0.5, 0-20 mA ohne
111314-11-D M100-PA2 110 V, 1 A 0.5-1-0.5, 4-20 mA 110 VDC
108290-11-D M100-PA2 120 V, 5 A 0.5-1-0.5, 4-20 mA ohne
117283-11-D M100-PA2 230 V, 1 A 0.5-1-0.5, 4-20 mA 230 VAC
109381-11-D M100-PA2 230 V, 5 A 0.5-1-0.5, 0-20 mA 230 VAC
117261-11-D M100-PA2 230 V, 5 A 0.5-1-0.5, 4-20 mA 230 VAC
103313-11-D M100-PA2 400 V, 1 A 0.5-1-0.5, 4-20 mA 230 VAC
103370-11-D M100-PA2 400 V, 1 A 0.5-1-0.5, 4-20 mA 24 VDC
103282-11-D M100-PA2 400 V, 1 A 0.5-1-0.5, 0-20 mA ohne
103206-11-D M100-PA2 400 V, 1 A 0.5-1-0.5, 4-20 mA ohne
103356-11-D M100-PA2 400 V, 1 A 0.8-1-0.2, 0-20 mA ohne
103274-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 4-20 mA 230 VAC
103223-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 4-20 mA 24 VDC
106090-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 0-10 VDC 60 VDC
103314-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 0-20 mA 60 VDC
109031-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 4-20 mA 60 VDC
103371-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 0-10 VDC ohne
108717-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 0-1 mA ohne
103376-11-D M100-PA2 400 V, 5 A 0.5-1-0.5, 0-20 mA ohne
109593-11-D M100-PA2 400 V, 5 A 0.8-1-0.2, 0-20 mA ohne
104382-11-D M100-PA2 500 V, 1 A 0.5-1-0.5, 4-20 mA 230 VAC
104884-11-D M100-PA3 100 V, 1 A 0,5-1-0,5, 4-20 mA 230 VAC
103258-11-D M100-PA3 133,3 V, 5 A 0-1-0, 0-20 mA ohne
103384-11-D M100-PA3 400 V, 1 A 0-1-0, 4-20 mA 230 VAC
103259-11-D M100-PA3 400 V, 1 A 0-1-0, 0-20 mA ohne
105077-11-D M100-PA3 400 V, 5 A 0-1-0, 0-20 mA 230 VAC
103232-11-D M100-PA3 400 V, 5 A 0-1-0, 4-20 mA 230 VAC
103403-11-D M100-PA3 400 V, 5 A 0-1-0, 0-10 V ohne
