Merkmale

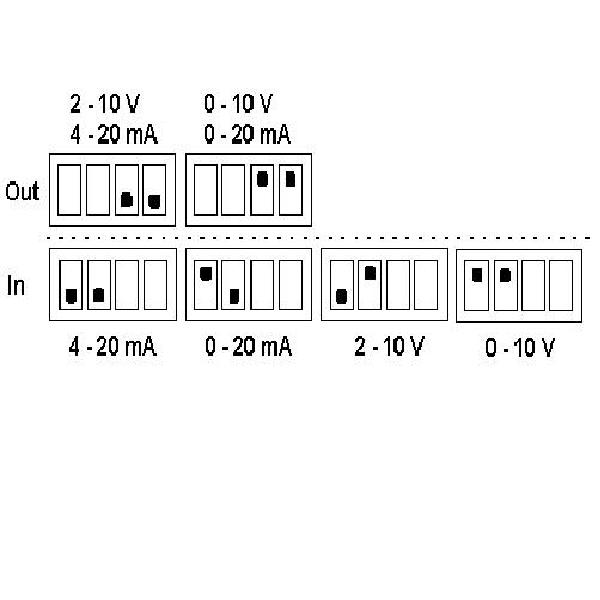

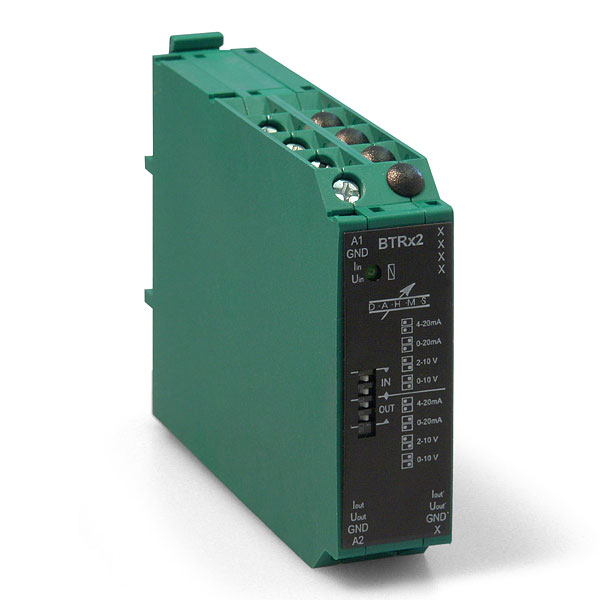

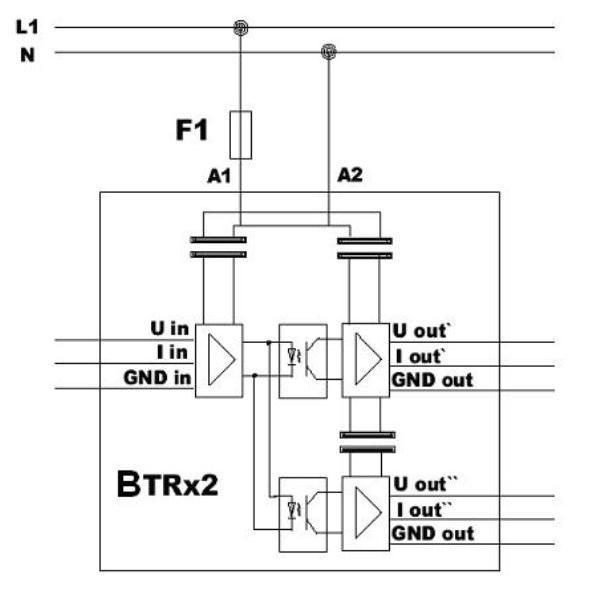

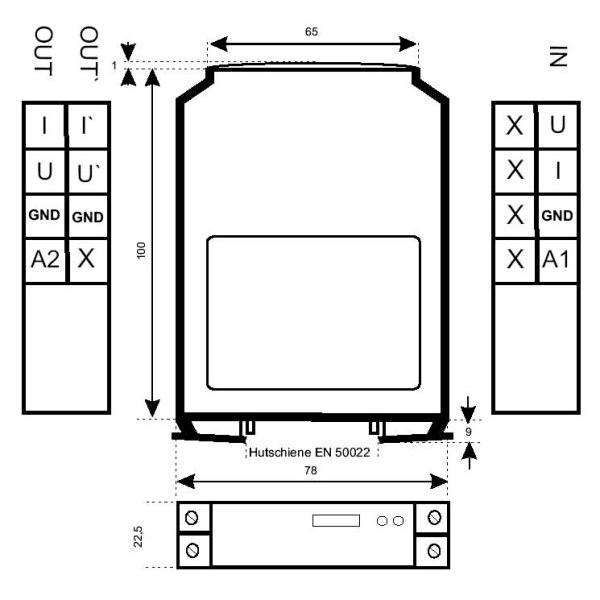

Der Trennumformer BTRx2 Baureihe 22,5mm be­sitzt zur Ansteuerung mit 24V DC/AC die Klemmen A1 / A2. Das Anlegen der Versorgungsspannung wird mittels grüner LED angezeigt. Die Versor­gungsspannung muss ständig an den Klemmen anliegen. Der Trennumformer BTR erfasst Norm­signale 0/4...20 mA bez. 0/2...10 V und wandelt diese in, zum Eingang und zueinander gal­vanisch getrennte Strom- und Spannungssignalen um. Der Trennumformer hat demnach eine Vier-Wege-Trennung. Die gewünschte Konfiguration wird am 4 pol. Codierschalter vorgenommen. Ist keine galvanische Trennung der Ausgangssignale erforderlich, können Spannungsausgang und Stromausgang eines jeden Ausgangs gleichzeitig verwendet werden. Somit stehen 4 Ausgänge zur gleichzeitigen Verwendung zur Verfügung.
