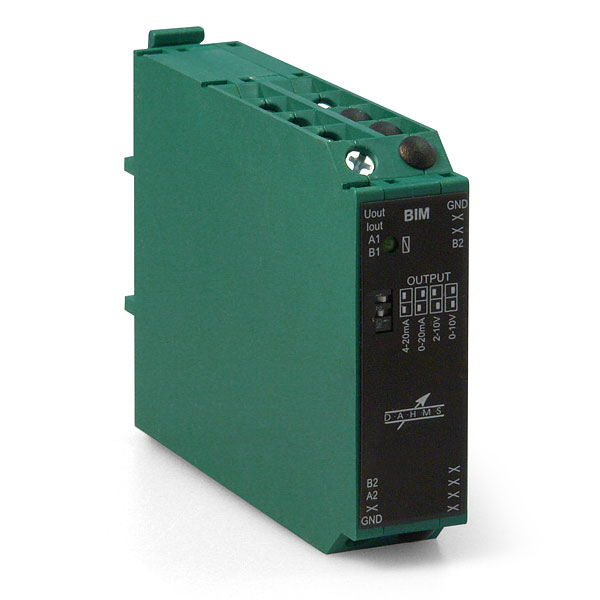

Messumformer BIM

Messumformer für Wechselstrom, Gehäusebreite 22,5 mm, Typ BIM

Messumformer für Wechselstrom,
1 mA ... 5 A AC,
Gehäusebreite 22,5 mm

Merkmale

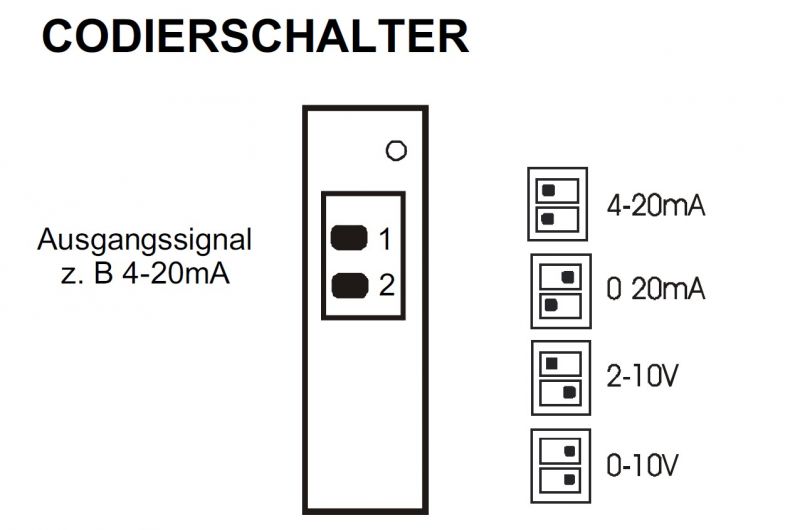

Der Strommessumformer BIM wandelt einen über die Klemmen B1 und B2 fließenden Wechselstrom in ein linear laufendes eingeprägtes Strom- oder aufgeprägtes Spannungssignal um. Das ge­wün­sch­te Ausgangssignal kann am 2-poligen Codier­schal­ter eingestellt werden. Strom- bzw. Spannungsaus­gangs­signale liegen an unterschiedlichen Klemmen an ( IOut bzw. UOut ). Der Strommessumformer BIM hat eine Drei - Wege -Trennung.

Die Versorgungsspannung, je nach Gerätetyp 24 V DC/AC oder 230 VAC, wird an den Klemmen A1 / A2 angeschlossen. Das Anlegen dieser Spannung wird mittels grüner LED angezeigt. Die Versor­gungsspannung muss ständig an den Klemmen anliegen.

Technische Daten Messumformer BIM
Typ BIM
Vers.-Spannung 24 VAC/DC (-15/+15 %) oder
230 VAC (-15/+10 %)
Leistungsaufnahme 2 VA
Überspannungskategorie 3; UH 24 VDC (50 V)
UH 230 VAC (300 V)
Genauigkeitsklasse 0,5 % über den gesamten Arbeitsbereich
Innenwiderstand Messkreis 0.. 20 mA AC/ 5 Ohm
0..100 mA AC/ 1 Ohm
0..500 mA AC/ 200 mOhm
0.. 1 A AC/ 100 mOhm
0.. 5 A AC/ 20 mOhm
Ausgang 0/4...20 mA oder 0/2...10 V (umschaltbar)
Überlastbarkeit 500 % dauernd, 200 % für 5 s
Ausregelung < 0,7 s
Bürde Strom / Spannung < 700 Ohm / >2 kOhm
Isolationsspannung I/O abhängig von der Versorgungsspannung
Betriebsanzeige grüne LED für Vers.-Spannung
Umgebungstemperatur 0....+60°C
Klimafestigkeit nach VDE 0435T.2021
Gebrauchslage beliebig
Rüttelfestigkeit nach VDE 0435T.2021
Bemessungsstoßspannung UH 24 VDC = 800 V
UH 230 VAC = 4 kV
Anschlussklemmen Plus - Minus - Schrauben M 3,5
Anschlussquerschnitt Feindrahtig mit Aderendhülse 2x2,5 mm², eindrahtig 2x2,5 mm²

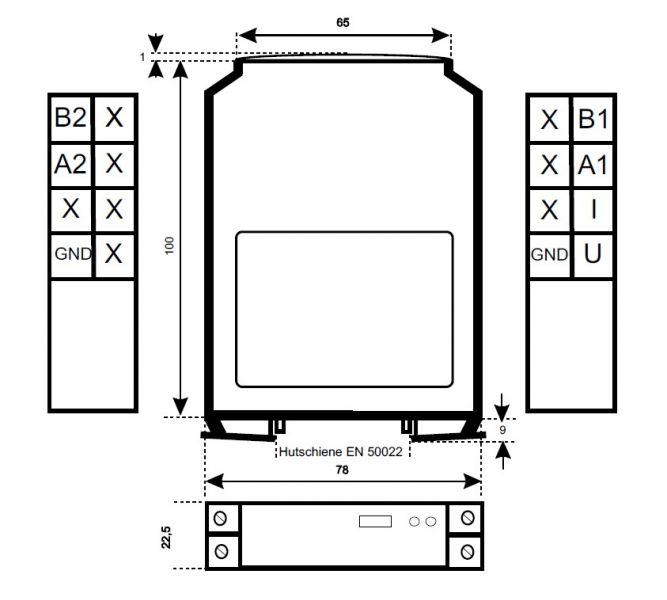

Abmessungen BxHxT 22,5x110x78 mm
Berührungsschutz EN 50274
Montage Hutschiene DIN EN 50022

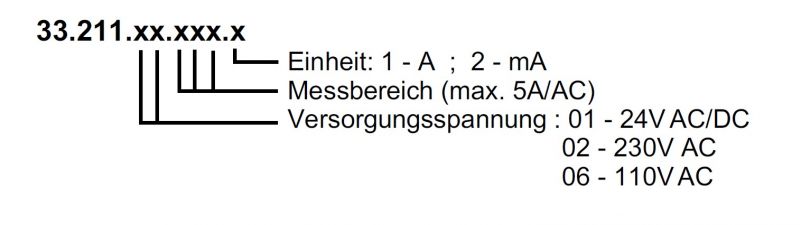

Bestellnummer Messumformer BIM
Artikel-Nr. Typ
33211061A-06 BIM 1AAC 110VAC
33211021A-06 BIM 1AAC 230VAC
33211011A-06 BIM 1AAC 24VAC/DC
332110220mA-06 BIM 20mAAC 230VAC
332110120mA-06 BIM 20mAAC 24VAC/DC
3321101500mA-06 BIM 500mAAC 24VAC/DC
33211065A-06 BIM 5AAC 110VAC
33211025A-06 BIM 5AAC 230VAC
33211015A-06 BIM 5AAC 24VAC/DC
