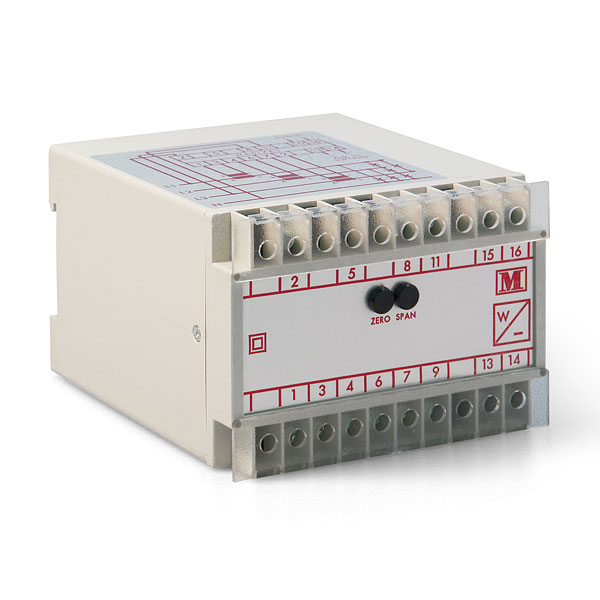

Messumformer M100-WA... / M100-XA...

Messumformer für Wirkleistung und Blindleistung, Typ M100-WA1, M100-WA2, M100-WA3, M100-WA4, M100-WA5, M100-XA1, M100-XA2, M100-XA3, M100-XA4, M100-XA5

Messumformer für Wirkleistung und Blindleistung,
in gleich belasteten oder ungleich belasteten Systemen
mit oder ohne Versorgungsspannung.

Merkmale

Die Geräte der M100-WA(XA)-Baureihe dienen der Messung der Wirkleistung (Blindleistung) in gleich belasteten (symmetrischen) oder ungleich belasteten (asymmetrischen) Einphasen-, Drei­phasen-, Dreileiter- oder Vierleiter-Systemen. Der Einsatz der Modulationsmultiplizierer-Schal­tung gestattet die Verwendung der Geräte bei einem breiten Spektrum anliegender Wel­lenformen. Das Gleichstrom-Ausgangssignal ist der gemessenen Momentan-Wirkleistung proportional. Jeder der Gerätetypen wird wahlweise mit oder ohne Hilfsspannung an­geboten. Falls die Spannungsschwankungen des zu messenden Systems mehr als ±20% betragen, empfiehlt sich die Verwen­dung eines Geräts mit Hilfsspannung.

Technische Daten Messumformer M100-WA1, M100-WA2, M100-WA3, M100-WA4, M100-WA5, M100-XA1, M100-XA2, M100-XA3, M100-XA4, M100-XA5
Typ M100-WA1 / M100-WA2 / M100-WA3 / M100-WA4 / M100-WA5
M100-XA1 / M100-XA2 / M100-XA3 / M100-XA4 / M100-XA5
Vers.-Spannung 115, 230, 400 VAC
24, 48, 110 VDC
Genauigkeitsklasse +/- 0,2 % nach IEC 688
Eingang siehe Artikel-Nr.
Ausgang siehe Artikel-Nr.
max. Bürde 750 Ohm
Nennspannung 57,8...600 V
Arbeitsbereich UN 0 - 125 % (mit Vers.-Spannung)
75 - 125 % (ohne Vers.-Spannung)
Betriebstemperatur 0....+60°C
Lagertemperatur -55...+85°C
Anschlussquerschnitt 2,5 mm²
Schutzart Gehäuse IP50
Schutzart Anschlussklemmen IP30
max. Verlustleistung 3W
Gehäusewerkstoff PA (UL E157034)
Farbe grau
Abmessungen BxHxT 100x112x70
Bestellnummer Messumformer M100-WA1, M100-WA2, M100-WA3, M100-WA4, M100-WA5, M100-XA1, M100-XA2, M100-XA3, M100-XA4, M100-XA5
Artikel-Nr. Typ Eingang Ausgang Vers.-Spannung

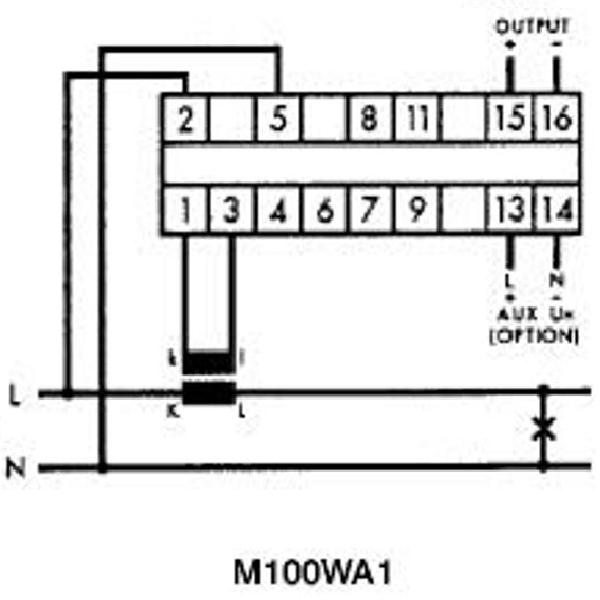

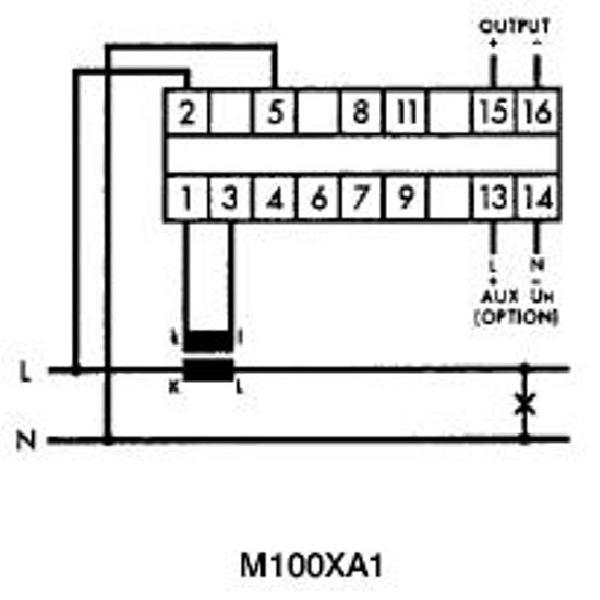

117294-11-D M100-WA1 1-Phase 230 V, 0-20 mA, 5 A 230 VAC
105632-11-D M100-WA1 1-Phase 230 V, 4-20 mA, 1 A 230 VAC
103398-11-D M100-WA1 1-Phase 230 V, 4-20 mA, 5 A 230 VAC
103357-11-D M100-WA1 1-Phase 250 V, 3 A, 0-1 mA 230 VAC
104696-11-D M100-WA1 1-Phase 400 V, 0-20 mA, 1A 230 VAC
117293-11-D M100-WA1 1-Phase 230 V, 0-20 mA, 5 A 24 VDC
106350-11-D M100-WA1 1-Phase 480 V, 4-20 mA, 1A 24 VDC
103420-11-D M100-WA1 1-Phase 500 V, 4-20 mA, 1A 24 VDC
106791-11-D M100-WA1 1-Phase 230 V, 0-10 V, 1 A ohne
106103-11-D M100-WA1 1-Phase 230 V, 0-10 V, 5 A ohne
103196-11-D M100-WA1 1-Phase 230 V, 0-20 mA, 5 A ohne
103994-11-D M100-WA1 1-Phase 230 V, 5 A, -10...0...10 V ohne
104697-11-D M100-WA1 1-Phase 400 V, 0-20 mA, 1A ohne
107784-11-D M100-WA1 1-Phase 400 V, 0-20 mA, 5A ohne

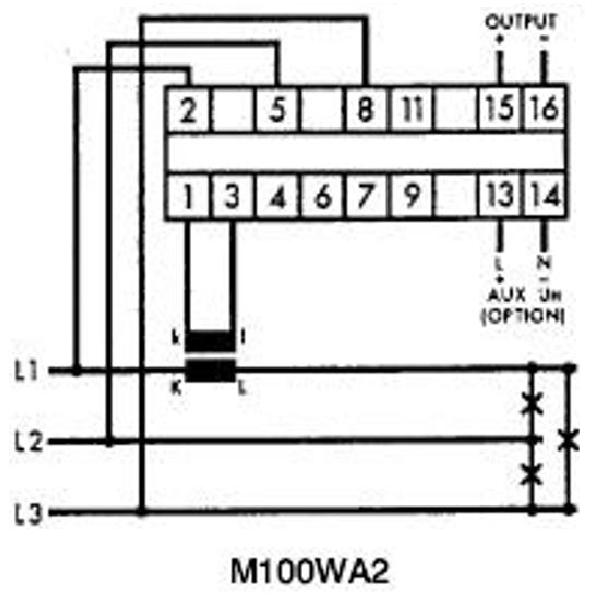

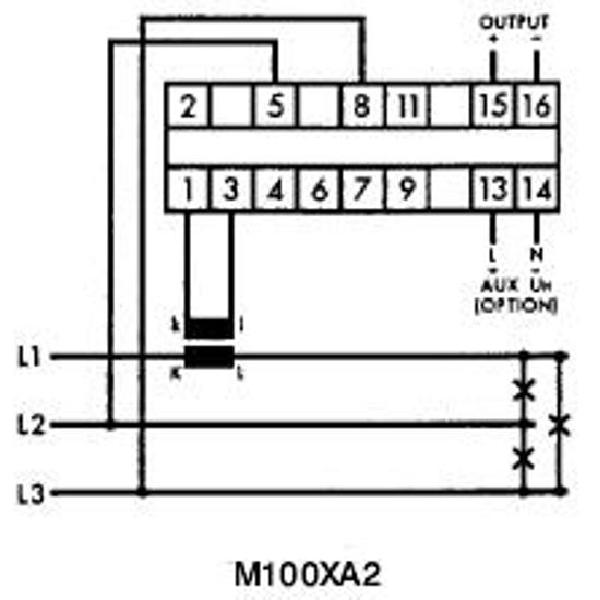

108997-11-D M100-WA2 3-Lt. Sym. 30kV/100V, 20/5 A, 4-20 mA 115 VAC
109769-11-D M100-WA2 3-Lt. Sym. 30kV/100V, 40/5 A, 4-20 mA 115 VAC
103197-11-D M100-WA2 3-Lt. Sym. 230 V, 5 A, 0-10 V 230 VAC
105614-11-D M100-WA2 3-Lt. Sym. 230 V, 5 A, 0-20 mA 230 VAC
106858-11-D M100-WA2 3-Lt. Sym. 400 V, 1 A, 0-20 mA 230 VAC
103406-11-D M100-WA2 3-Lt. Sym. 400 V, 1 A, 4-20 mA 230 VAC
108274-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 0-10 V 230 VAC
107477-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 0-20 mA 230 VAC
103244-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 4-20 mA 230 VAC
105686-11-D M100-WA2 3-Lt. Sym. 500 V, 1 A, 4-20 mA 230 VAC
105685-11-D M100-WA2 3-Lt. Sym. 500 V, 5 A, 4-20 mA 230 VAC
108527-11-D M100-WA2 3-Lt. Sym. 6kV/100V, 5 A, 4-20 mA 230 VAC
107469-11-D M100-WA2 3-Lt. Sym. 100 V, 1 A, 4-20 mA 24 VDC
110740-11-D M100-WA2 3-Lt. Sym. 15,7kV/110 V, 15/1A, 4-20 mA 24 VDC
117251-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 4-20 mA 24 VDC
109248-11-D M100-WA2 3-Lt. Sym. 450/100 V, 6000/5 A, 4-20 mA 24 VDC
117269-11-D M100-WA2 3-Lt. Sym. 460 V, 5 A, 4-20 mA 24 VDC
103325-11-D M100-WA2 3-Lt. Sym. 100 V, 5 A, -20...0...+20 mA ohne
103351-11-D M100-WA2 3-Lt. Sym. 400V, 10 A, 0-20 mA ohne
107991-11-D M100-WA2 3-Lt. Sym. 400 V, 1 A, 0-10 V ohne
103255-11-D M100-WA2 3-Lt. Sym. 400 V, 1 A, 0-20 mA ohne
103318-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 0-10 V ohne
103316-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, 0-20 mA ohne
108064-11-D M100-WA2 3-Lt. Sym. 400 V, 5 A, -20...0...+20 mA ohne
103378-11-D M100-WA2 3-Lt. Sym. 500 V, 1 A, 0-20 mA ohne
104574-11-D M100-WA2 3-Lt. Sym. 500 V, 5A, 0-10 V ohne
104500-11-D M100-WA2 3-Lt. Sym. 500 V, 5 A, 0-10 V ohne

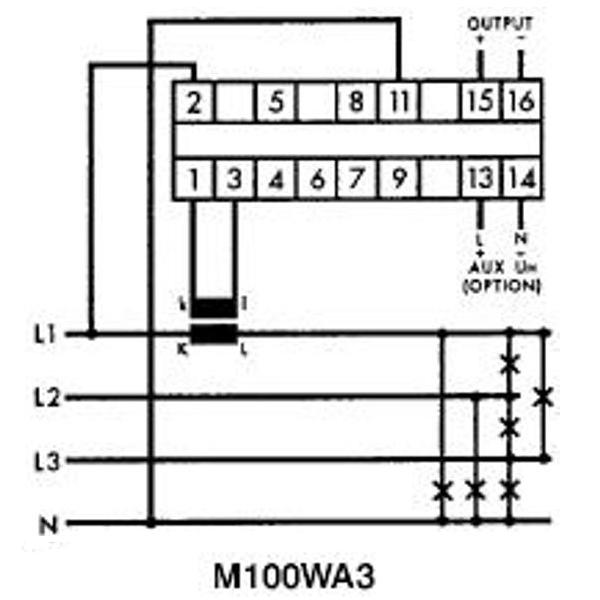

106158-11-D M100-WA3 4-Lt. Sym. 400 V, 1 A, 4-20 mA 230 VAC
108484-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 0-10 V 230 VAC
117296-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 0-20 mA 230 VAC
103221-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 4-20 mA 230 VAC
117295-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 0-20 mA 24 VDC
103238-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 4-20 mA 24 VDC
103350-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 0-10 V ohne
103233-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, 0-20 mA ohne
103311-11-D M100-WA3 4-Lt. Sym. 400 V, 5 A, -20...0...20 mA ohne

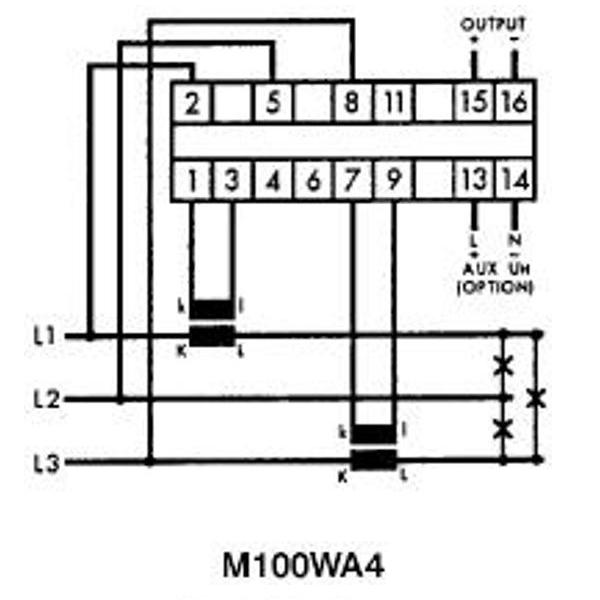

103315-11-D M100-WA4 3-Lt. Asym. 100 V, 4-20 mA, 1 A 100 VAC
108495-11-D M100-WA4 3-Lt. Asym. 690/100 V, 20/20 mA, 5 A 100 VAC
105448-11-D M100-WA4 3-Lt. Asym. 110 V, 4-20 mA, 5 A 110 VAC
117190-11-D M100-WA4 3-Lt. Asym. 10,5 kV/0,1kV, 4-20 mA, 8000/1A, 140MW 230 VAC
105663-11-D M100-WA4 3-Lt. Asym. 100 V, 0-20 mA, 1 A 230 VAC
104748-11-D M100-WA4 3-Lt. Asym. 100 V, 4-20 mA, 1 A 230 VAC
109804-11-D M100-WA4 3-Lt. Asym. 10 kV/0,1 kV, 4-20 mA, 250/1A, 4MW 230 VAC
110275-11-D M100-WA4 3-Lt. Asym. 10 kV/0,1 kV, 4-20 mA, 400/1A, 6MW 230 VAC
105023-11-D M100-WA4 3-Lt. Asym. 13,8 kV/0,1 kV, 4-20 mA, 3000/1 A, 60 MW 230 VAC
103202-11-D M100-WA4 3-Lt. Asym. 230 V, 4-20 mA, 5 A 230 VAC
103272-11-D M100-WA4 3-Lt. Asym. 400 V, 4-20 mA, 1 A 230 VAC
103245-11-D M100-WA4 3-Lt. Asym. 400 V, 4-20 mA, 5 A 230 VAC
109366-11-D M100-WA4 3-Lt. Asym. 6000/100 V, 400/5 A, 4 MW, 4-20 mA 230 VAC
117182-11-D M100-WA4 3-Lt. Asym. 600 V, 450 Hz, 60/5 A, 50 kW, 0-10 V 230 VAC
104690-11-D M100-WA4 3-Lt. Asym. 400 V, 0-20 mA, 1 A 24 VDC
103422-11-D M100-WA4 3-Lt. Asym. 400 V, 0-20 mA, 5 A 24 VDC
108311-11-D M100-WA4 3-Lt. Asym. 400 V, 4-20 mA, 1 A 24 VDC
104366-11-D M100-WA4 3-Lt. Asym. 400 V, 4-20 mA, 5 A 24 VDC
109247-11-D M100-WA4 3-Lt. Asym. 450/100 V, 6000/5 A, 4-20 mA 24 VDC
103360-11-D M100-WA4 3-Lt. Asym. 100 V, 0-20 mA, 5 A ohne
105648-11-D M100-WA4 3-Lt. Asym. 10 kV/0,1 kV, 5 A, 0-20 mA ohne
107842-11-D M100-WA4 3-Lt. Asym. 20 kV/0,1 kV, 5 A, 0-20 mA ohne
103264-11-D M100-WA4 3-Lt. Asym. 400 V, 0-10 V, 5A ohne
103203-11-D M100-WA4 3-Lt. Asym. 400 V, 0-20 mA, 1 A ohne
103198-11-D M100-WA4 3-Lt. Asym. 400 V, 0-20 mA, 5 A ohne
117566-11-D M100-WA4 3-Lt. Asym. 450 V, 60 Hz, 1600/5 A, 0-10 VDC, 0-800 KW ohne
103312-11-D M100-WA4 3-Lt. Asym. 500 V, 5 A, 0-20 mA ohne
103301-11-D M100-WA4 3-Lt. Asym. 6,6kV/0,11 kV, 5 A, 0-20 mA ohne

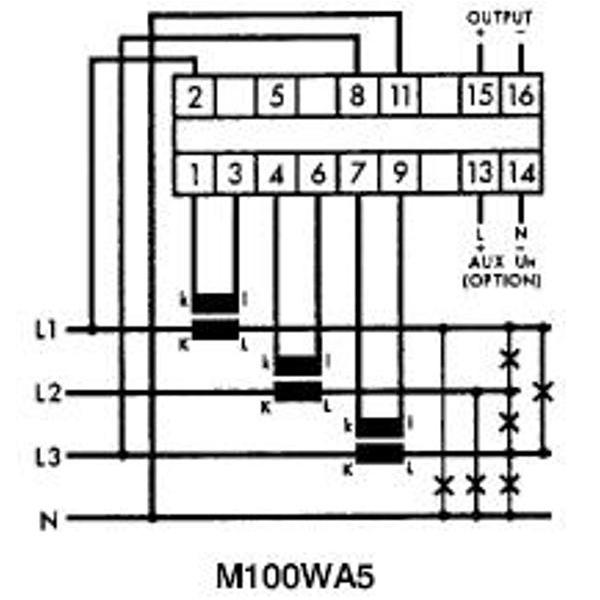

108963-11-D M100-WA5 4-Lt. Asym. 19,9 kV/69 V, L-N, 1200/5 A, 4-20 mA, 72MW 115 VAC
103331-11-D M100-WA5 4-Lt. Asym. 100 V, 5 A, 4-20 mA 130 VAC
103359-11-D M100-WA5 4-Lt. Asym. 100 V, 1 A, 0-20 mA 230 VAC
103358-11-D M100-WA5 4-Lt. Asym. 100 V, 1 A, 4-20 mA 230 VAC
107939-11-D M100-WA5 4-Lt. Asym. 110 V, 1 A, 20-0-20 mA 230 VAC
110406-11-D M100-WA5 4-Lt. Asym. 400 V, 1 A, 0-20 mA 230 VAC
103254-11-D M100-WA5 4-Lt. Asym. 400 V, 1 A, 4-20 mA 230 VAC
103257-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA 230 VAC
106105-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 10-0-10 V 230 VAC
103354-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 1-5 V 230 VAC
106101-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 20-0-20 mA 230 VAC
103242-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 4-20 mA 230 VAC
106013-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA=20-500kW 230 VAC
106461-11-D M100-WA5 4-Lt. Asym. 440 V, 5 A, 0-20 mA 230 VAC
104381-11-D M100-WA5 4-Lt. Asym. 500 V, 1 A, 4-20 mA 230 VAC
103382-11-D M100-WA5 4-Lt. Asym. 58 V, 5 A, 4-20 mA 230 VAC
105719-11-D M100-WA5 4-Lt. Asym. 400 V, 1 A, 4-20 mA 24 VDC
117297-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA 24 VDC
109882-11-D M100-WA5 4-Lt. Asym. 415/110 V, 800/5 A, 500 kW, 4-20 mA 30 VDC
106089-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-10 V 60 VDC
109032-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 4-20 mA 60 VDC
103207-11-D M100-WA5 4-Lt. Asym. 100 V, 5 A, 4-20 mA ohne
106931-11-D M100-WA5 4-Lt. Asym. 110 V, 5 A, 0-20 mA ohne
103283-11-D M100-WA5 4-Lt. Asym. 208 V, 1 A, 0-20 mA ohne
104447-11-D M100-WA5 4-Lt. Asym. 400 V, 1600/1 A, 750 kW, 0-20 mA ohne
103229-11-D M100-WA5 4-Lt. Asym. 400 V, 1 A, 0-20 mA ohne
103390-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-10 mA ohne
103304-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-10 V ohne
103199-11-D M100-WA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA ohne
103249-11-D M100-WA5 4-Lt. Asym. 400 V, 60 Hz, 1 A, 0-20 mA ohne
103308-11-D M100-WA5 4-Lt. Asym. 500 V, 5 A, 0-20 mA ohne

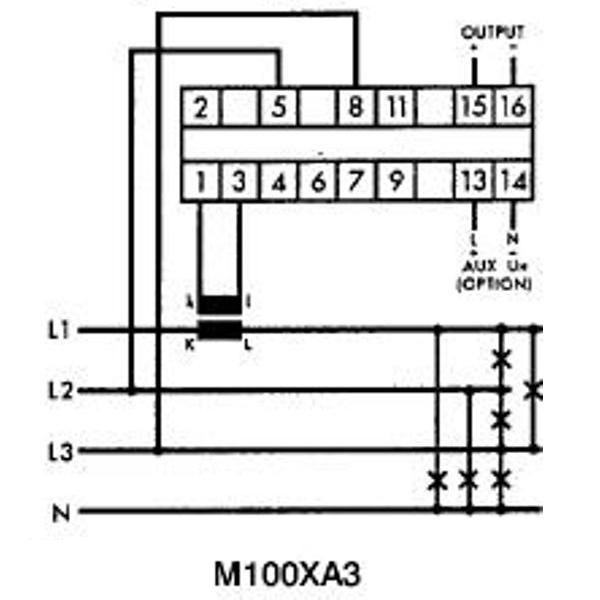

117198-11-D M100-XA3 4-Lt. Sym. 400 V, 5 A, 4-20 mA 230 VAC
103222-11-D M100-XA3 4-Lt. Sym. 400 V, 5 A, 4-20 mA 24 VDC

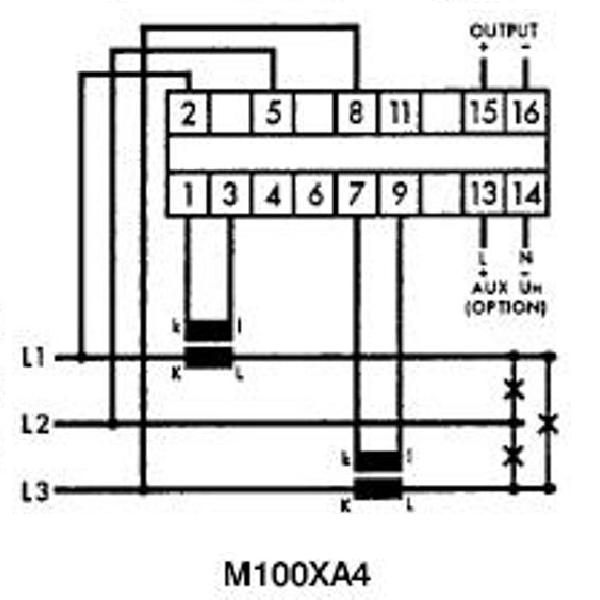

117191-11-D M100-XA4 3-Lt. Asym. 10,5 kV/0,1 kV, 4-20 mA, 8000/1 A, 140MVAr 230 VAC
105662-11-D M100-XA4 3-Lt. Asym. 100 V, 0-20 mA, 1 A 230 VAC
104747-11-D M100-XA4 3-Lt. Asym. 100 V, 4-20 mA, 1 A 230 VAC
108197-11-D M100-XA4 3-Lt. Asym. 13,8 kV/100 V, 4-20 mA, 3000/1 A 230 VAC
108657-11-D M100-XA4 3-Lt. Asym. 13,8 kV/115 V, 4-20 mA, 5000/5 A 230 VAC
106566-11-D M100-XA4 3-Lt. Asym. 0,6 kV/120V, 0-1 mA, 2000/5 A 24 VDC
106565-11-D M100-XA4 3-Lt. Asym. 0,6kV/120V, 4-20 mA, 2000/5A 24 VDC

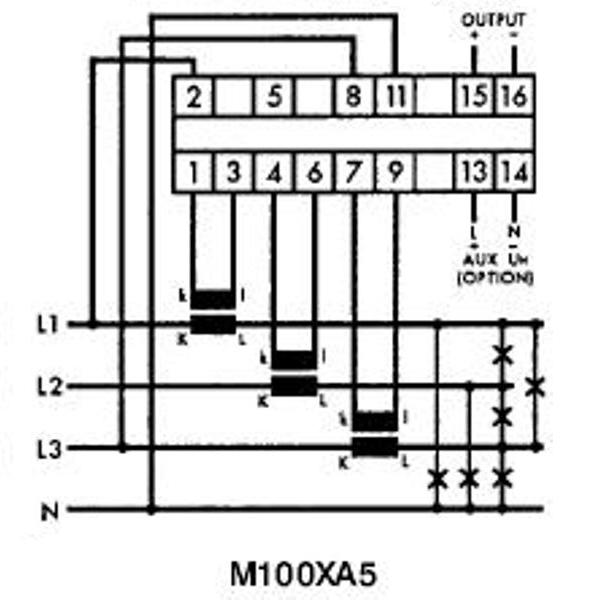

103208-11-D M100-XA5 4-Lt. Asym. 100 V, 5 A, 4-20 mA 110 VAC
103412-11-D M100-XA5 4-Lt. Asym. 100 V, 1 A, 4-20 mA 230 VAC
103349-11-D M100-XA5 4-Lt. Asym. 100 V, 5 A, 4-20 mA 230 VAC
107940-11-D M100-XA5 4-Lt. Asym. 110 V, 1 A, 20-0-20 mA 230 VAC
108670-11-D M100-XA5 4-Lt. Asym. 400 V, 1 A, 0-20 mA 230 VAC
104745-11-D M100-XA5 4-Lt. Asym. 400 V, 1 A, 4-20 mA 230 VAC
117319-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA 230 VAC
108966-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 4-20 mA 230 VAC
103241-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 4-20 mA 230 VAC
108519-11-D M100-XA5 4-Lt. Asym. 10 kV/100 V, 5000/1 A, -7,7...+12,3 mA 24 VDC
109033-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 4-20 mA 60 VDC
106932-11-D M100-XA5 4-Lt. Asym. 110 V, 5 A, 0-20 mA ohne
110138-11-D M100-XA5 4-Lt. Asym. 13,8 kV/110 V, 1200/5 A, 4-20 mA, 10 Mvar ohne
108964-11-D M100-XA5 4-Lt. Asym. 19,9 kV/69 V, L-N, 1200/5 A, 4-20 mA, 72Mvar ohne
107001-11-D M100-XA5 4-Lt. Asym. 400 V, 1 A, 0-20 mA ohne
103200-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 0-20 mA ohne
110790-11-D M100-XA5 4-Lt. Asym. 6,64 kV/63,5 V, 7500/1 A, 4-20 mA ohne
103391-11-D M100-XA5 4-Lt. Asym. 400 V, 5 A, 0-10 mA ohne
