Messumformer M100-F...

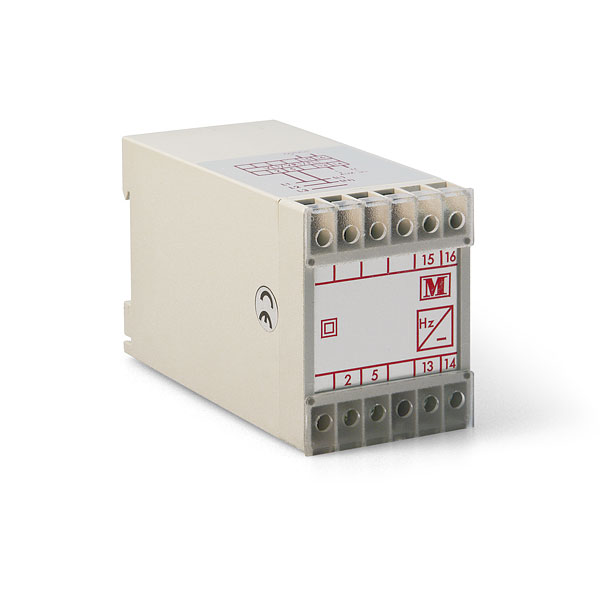

Messumformer für Netzfrequenz, in Ein- und Dreiphasen-Systemen, mit und ohne Versorgungsspannungspannung/Hilfsspannung, Typ M100-FA1, M100-FL1, M100-FX1

Messumformer für Netzfrequenz,
in Ein- und Dreiphasen-Systemen,
mit und ohne Vers.-Spannung.

Merkmale

Die Frequenz-Messumformer der Baureihe M100 sind zur Messung von Frequenzen in Ein- und Dreiphasen-Systemen vorgesehen. Sie formen den Wechselstrom-Eingang in einen der Eingangsfrequenz  proportionalen Gleichstrom-Ausgang um.

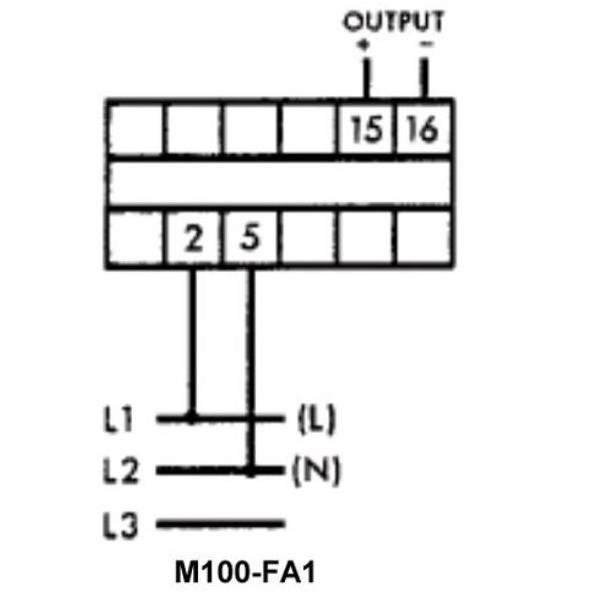

M100-FA1 arbeitet ohne Hilfsspannung. Die Arbeitsspannung beträgt 75-125% der Nennspannung.

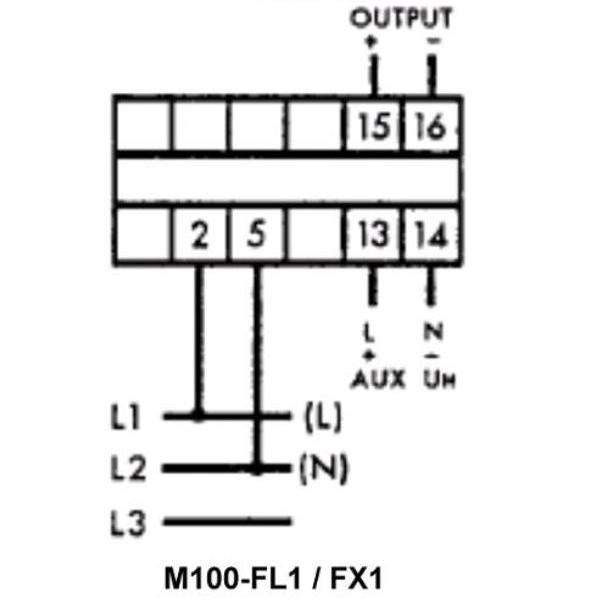

M100-FL1 benötigt eine Hilfsspannung. Der Ausgang beträgt 4-20 mA. Die Hilfsspannung ermöglicht einen Arbeitsbereich von 15-125%.

Technische Daten Messumformer M100-.FA1, M100-FL1, M100-FX1
Typ M100-FA1 / M100-FL1 / M100-FX1
Vers.-Spannung 115, 230, 400 VAC
24, 48, 110 VDC
Genauigkeitsklasse +/- 0,2 % nach IEC 688
Eingang 45-55 HZ
55-65 Hz
45-65 Hz
Ausgang 0-1 mA
0-5 mA
0-10 mA
0-20 mA
4-20 mA (M100-FL1)
0-5 V
0-10 V
max. Bürde 750 Ohm
Nennspannung 57,8...600 V
Arbeitsbereich UN 75-125 % (M100-FA1)
15-125 % (M100-FL1)
Betriebstemperatur 0....+60°C
Lagertemperatur -55...+85°C
Anschlussquerschnitt 2,5 mm²
Schutzart Gehäuse IP50
Schutzart Anschlussklemmen IP30
max. Verlustleistung 3W
Gehäusewerkstoff PA (UL E157034)
Farbe grau
Abmessungen BxHxT 55x112x70
Bestellnummer Messumformer M100-FA1, M100-FL1, M100-FX1
Artikel-Nr. Typ Eingang Ausgang Vers.-Spannung
117578-11-D M100-FA1 45-55Hz 100V 0-20mA 45-55 Hz, 100 V 0-20 mA ohne
110856-11-D M100-FA1 45-55Hz 110V 0-10mA 45-55 Hz, 110 V 0-10 mA ohne
103377-11-D M100-FA1 45-55Hz 230V 0-20mA 45-55 Hz, 230 V 0-20 mA ohne
106761-11-D M100-FA1 45-55Hz 230V 0-10VDC 45-55 Hz, 230 V 0-10 VDC ohne
111404-11-D M100-FA1 45-55Hz 230V 0-5VDC 45-55 Hz, 230 V 0-5 VDC ohne
111403-11-D M100-FA1 45-55Hz 230VAC, 0-5VDC 45-55 Hz, 230 VAC 0-5 VDC ohne
103234-11-D M100-FA1 45-55Hz 400V 0-20mA 45-55 Hz, 400 V 0-20 mA ohne
103253-11-D M100-FA1 45-55Hz 400V 0-10VDC 45-55 Hz, 400 V 0-10 VDC ohne
106933-11-D M100-FA1 55-65Hz 110V 0-20mA 55-65 Hz, 110 V 0-20 mA ohne

105447-11-D M100-FL1 45-55HZ 110V 4-20mA, 110VAC 45-55 Hz, 110 V 4-20 mA 110 VAC
103237-11-D M100-FL1 45-55HZ 115V 4-20mA, 115 VAC 45-55 Hz, 115 V 4-20 mA 115 VAC
108377-11-D M100-FL1 45-55Hz 230V 4-20mA, 230VAC 45-55 Hzm 230 V 4-20 mA 230 VAC
110050-11-D M100-FL1 45-55Hz 230V 4-20mA, 24VDC 45-55 Hz, 230 V 4-20 mA 24 VDC
103240-11-D M100-FL1 45-55Hz 400V 4-20mA, 230VAC 45-55 Hz, 400 V 4-20 mA 230 VAC
105308-11-D M100-FL1 45-55Hz 400V 4-20mA, 24VDC 45-55 Hz, 400 V 4-20 mA 24 VDC
103405-11-D M100-FL1 45-55Hz 400V 4-20mA, 60VDC 45-55 Hz, 400 V 4-20 mA 60 VDC
103400-11-D M100-FL1 45-55Hz 500V 4-20mA, 24VDC 45-55 Hz, 500 V 4-20 mA 24 VDC
107520-11-D M100-FL1 45-65Hz 400V 4-20mA, 24VDC 45-65 Hz 400 V 4-20 mA 24 VDC
109249-11-D M100-FL1 55-65Hz 100V 4-20mA, 24VDC 55-65 Hz, 100 V 4-20 mA 24 VDC
117284-11-D M100-FL1 55-65HZ 120V 4-20mA, 115VAC 55-65 Hz, 120 V 4-20 mA 115 VAC

108654-11-D M100-FX1 40-72Hz 100-690V 0-20mA, 230VAC 40-72 Hz, 100-690 V 4-20 mA 230 VAC
111402-11-D M100-FX1 45-55Hz 230VAC, 0-5VDC, 230VAC 45-55 Hz, 230 VAC 0-5 VDC 230 VAC
