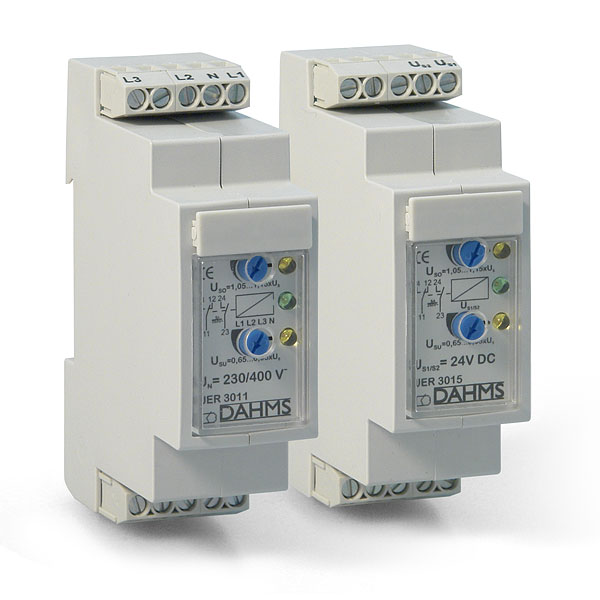

Unter-/Überspannungsmessrelais UR 3011 / 3015
Kontrollrelais
Unter- und Überspannungsrelais zur Überwachung in Wechselspannungsnetzen oder Gleichspannungsnetzen mit einstellbarem Sollwert.
Merkmale
UR 3011
Mit dem Herstellen der Verbindungen zu den drei Phasen und dem Nullleiter zieht im fehlerfreien Fall das Relais an und die LED leuchtet. Die Voraussetzung dafür ist jedoch, dass sich der Effektivwert der überwachten Spannung innerhalb der eingestellten Fensterspannung bewegt, d.h. dieser nicht größer als Uso und nicht kleiner als Usu ist.

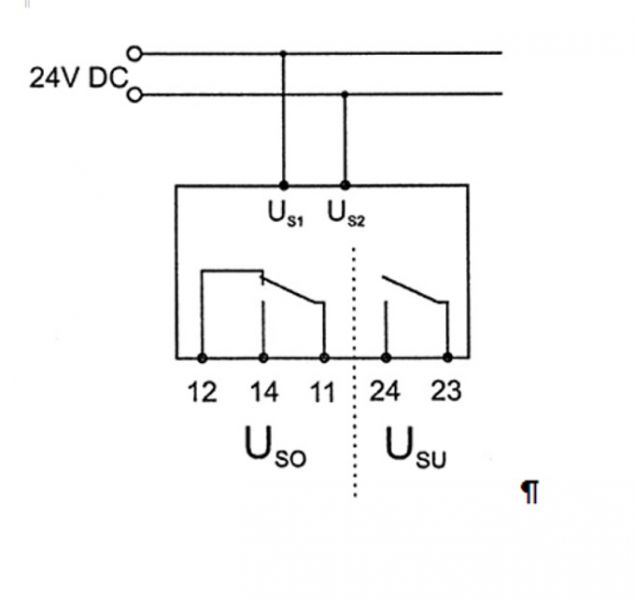

UR 3015
Mit dem Herstellen der Verbindung zu der Versorgungsspannung ziehen im fehlerfreien Fall die beiden Relais an und die grüne LED leuchtet. Wird die überwachte Nennspannung über- oder unterschritten, fällt das entsprechende Relais in seine Ruhelage zurück. Die Schalthysterese ist fest auf 5% eingestellt.
| Typ | UR 3011 | UR 3015 |
|---|---|---|
| Anschlussspannung | 230/400 VAC 3~/N | 24 VDC |
| Zul. Toleranz | 70%...110% UN | |
| Frequenzbereich | 50-60 Hz | 50-60 Hz |
| Nennbetriebsleistung | ca. 3 VA | ca. 1 VA |
| Einstellbereich des Sollwertes | U > 1,05 ... 1,15 x UN U < 0,65 ... 0,95 x UN |
U > 1,05 ... 1,15 x UN U < 0,65 ... 0,95 x UN |
| Ansprechzeit | < 400 ms | < 400 ms |
| Schalthysterese | ca. 5% | ca. 5% |
| Umgebungstemperaturbereich | -20...+70 °C | -20...+70 °C |
| Isolationsspannung | 4 kV (Eingang/Ausgang Verschmutzungsgrad 2 Überspannungsklasse III) |
4 kV (Eingang/Ausgang Verschmutzungsgrad 2 Überspannungsklasse III) |
| Relais-Ausgang | 1 Wechsler, potentialfrei - 1 Schließer | 1 Wechsler, potentialfrei - 1 Schließer |
| max. Schaltspannung | 250 VAC/125 VDC | 250 VAC/125 VDC |
| max. Schaltstrom | 2 A AC | 2 A AC |
| max. Schaltleistung | AC: 1250 VA AC: 500 VA DC: 150 W DC: 90 W |
AC: 1250 VA AC: 500 VA DC: 150 W DC: 90 W |
| Phasenanzeige | 1 LED | 1 LED |
| Prüfspannung | - 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
- 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
| Befestigung | aufrastbar auf DIN EN-Tragschiene TS35 | aufrastbar auf DIN EN-Tragschiene TS35 |
| Schutzart Gehäuse | IP50 | IP50 |
| Schutzart Anschlussklemmen | IP20 nach DIN VDE 0470-1 | IP20 nach DIN VDE 0470-1 |
| Klemmleistenanschluss | feindrähtig 2,5 mm² eindrahtig 4 mm² |
feindrähtig 2,5 mm², eindrahtig 4 mm² |
| Abmessungen BxHxT | 27x62x68 mm, incl. Rastfuß | 27x62x68 mm, incl. Rastfuß |
| Artikel-Nr. | Typ |
|---|---|
| UER3011-07 | UR 3011 |
| UER3015-07 | UR 3015 |
