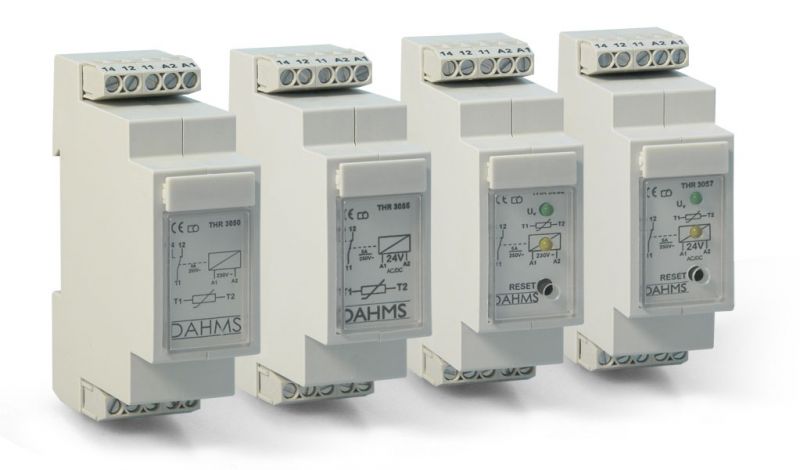

Motorschutzrelais THR 3050/3055 und THR 3052/3057
Motorschutzrelais
Temperaturüberwachungsrelais PTC als Schutzeinrichtung mit automatischem oder manuellem Reset für Motoren.
Merkmale

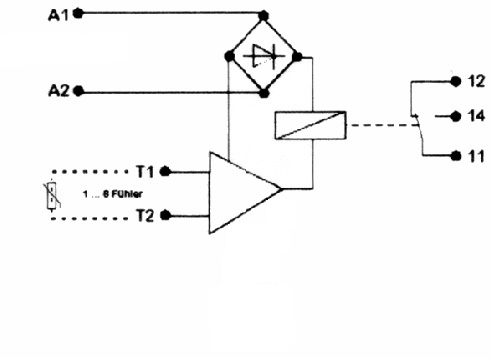

THR 3050/3055
Die Schutzeinrichtung setzt sich zusammen aus dem Auslösegerät und den Kaltleiter-Temperaturfühlern (PTC-Thermistoren nach DIN 44081). Die Nenn-Ansprechtemperatur (NAT) wird durch die Temperaturfühler vorgegeben. Das Schaltrelais - im Normalzustand angezogen - fällt bei Überschreiten der NAT ab. Die Schutzeinrichtung arbeitet nach dem Ruhestromprinzip und überwacht sich somit gegen Drahtbruch selbst.

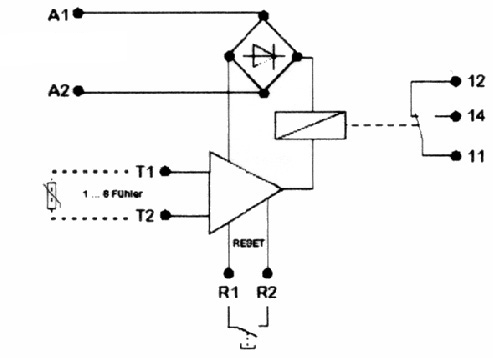

THR 3052/3057
Die Schutzeinrichtung setzt sich zusammen aus dem Auslösegerät und den Kaltleiter-Temperaturfühlern (PTC-Thermistoren nach DIN 44081). Die Nenn-Ansprechtemperatur (NAT) wird durch die Temperaturfühler vorgegeben. Das Schaltrelais - im Normalzustand angezogen - fällt bei Überschreiten der NAT ab. Die Schutzeinrichtung arbeitet nach dem Ruhestromprinzip und überwacht sich somit gegen Drahtbruch selbst.
| Typ | THR 3050 230 VAC THR 3055 24 VAC/VDC |
THR 3052 230 VAC THR 3057 24 VAC/VDC |
|---|---|---|
| Hinweis | Nach Auslösung und Rückkühlung um ca. 3 Grad schaltet das Relais selbsttätig wieder ein | Die Rückstellung (Reset) erfolgt manuell über einen eingebauten bzw. ext. Taster. Eine Rückstellung ist erst dann möglich, wenn eine entsprechende Rückkühlung erfolgt ist. |
| Anschlussspannung | 230 VAC 24 VAC/VDC |
230 VAC 24 VAC/VDC |
| Zul. Toleranz | -15%...+10% | -15%...+10% |
| Frequenzbereich | 40 - 60 Hz | 40 - 60 Hz |
| Nennbetriebsleistung | ca. 3 VA | ca. 3 VA |
| Einschaltdauer | 100 % | 100 % |
| Anzahl der Kaltleiter | 1-6 Stück in Reihe | 1-6 Stück in Reihe |
| Nenn-Ansprechtemperatur | +60...+180 °C (Kaltleiterspezifisch) | +60...+180 °C (Kaltleiterspezifisch) |
| Summen-Kaltwiderstand der Fühlerschleife |
max. 1,5 kOhm | max. 1,5 kOhm |
| Statusanzeige | - | LED rot |
| Umgebungstemperaturbereich | -20...+55 °C | -20...+55 °C |
| Relais-Ausgang | 1 Wechsler, potentialfrei | 1 Wechsler, potentialfrei |
| max. Schaltspannung | 250 VAC/125 VDC | 250 VAC/125 VDC |
| max. Schaltstrom | 2 A AC | 2 A AC |
| max. Schaltleistung | AC: 1250 VA AC: 500 VA DC: 150 W DC: 90 W |
AC: 1250 VA AC: 500 VA DC: 150 W DC: 90 W |
| Prüfspannung | - 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
- 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
| Befestigung | aufrastbar auf DIN EN-Tragschiene TS35 | aufrastbar auf DIN EN-Tragschiene TS35 |
| Schutzart Gehäuse | IP50 | IP50 |
| Schutzart Anschlussklemmen | IP20 nach DIN VDE 0470-1 | IP20 nach DIN VDE 0470-1 |
| Klemmleistenanschluss | feindrähtig 2,5 mm² eindrahtig 4 mm² |
feindrähtig 2,5 mm², eindrahtig 4 mm² |
| Abmessungen BxHxT | 27x62x68 mm, incl. Rastfuß | 27x62x68 mm, incl. Rastfuß |
| Artikel-Nr. | Typ |
|---|---|
| THR3050-07 | THR 3050 |
| THR3055-07 | THR 3055 |
| THR3052-07 | THR 3052 |
| THR3057-07 | THR 3057 |
