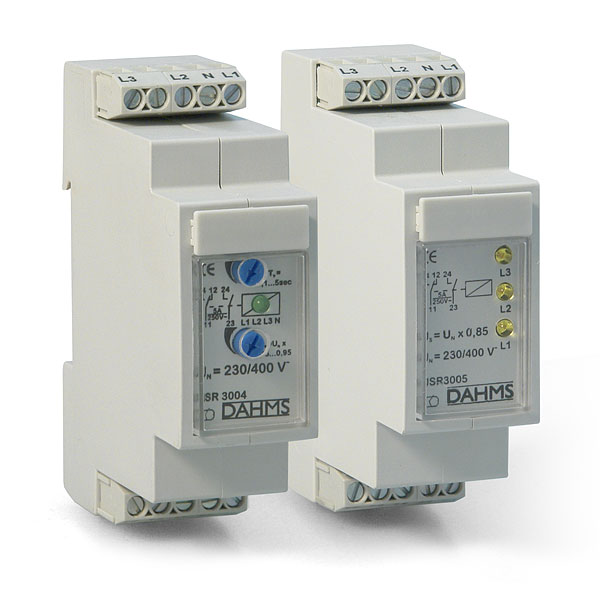

Überspannungsmessrelais UR 3004 / 3005
Kontrollrelais
Unterspannungsrelais zur Netzüberwachung mit festem oder einstellbarem Sollwert.
Merkmale

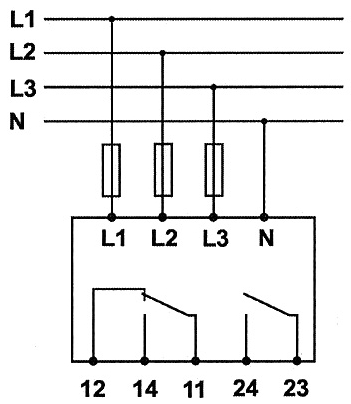

Mit Anlegen der 3 Phasen und des N-Leiters muß das eingebaute Relais (1 Wechsler und 1 Schließer) anziehen und die grüne LED leuchten. Vorraussetzung dafür ist jedoch, daß die Spannung nicht kleiner als die eingestellte Überwachungsspannung (bei UR 3005) UN x 0,85 ist. Bei Unterschreiten der Schaltspannung einer, zweier oder aller drei Phasen fällt das Relais in seine Ruhelage zurück und die LED erlischt. Bei den UR 3005 werden alle drei Phasen mit je 1 LED einzeln angezeigt. Die Schalthysterese ist werksseitig auf ca. 5% eingestellt. Bei 230 V ~/N Netzüberwachung L1/L2/L3 brücken.
| Typ | UR 3004 | UR 3005 |
|---|---|---|
| Anschlussspannung | 230/400 VAC 3~/N | 230/400 VAC 3~/N |
| Zul. Toleranz | 70%...110% UN | 70%...110% UN |
| Frequenzbereich | 50-60 Hz | 50-60 Hz |
| Nennbetriebsleistung | ca. 4 VA | ca. 4 VA |
| Einstellbereich des Sollwertes | 0,65...0,95 UN | 0,85 UN fest |
| Einstellbereich der Anzugsverzög. | 0,1...5s | ca. 400 ms fest |
| Schalthysterese | ca. 5% | ca. 5% |
| Umgebungstemperaturbereich | -20...+70 °C | -20...+70 °C |
| Isolationsspannung | 4 kV (Eingang/Ausgang Verschmutzungsgrad 2 Überspannungsklasse III |
4 kV (Eingang/Ausgang Verschmutzungsgrad 2 Überspannungsklasse III |
| Relais-Ausgang | 1 Wechsler, potentialfrei - 1 Schließer | 1 Wechsler, potentialfrei - 1 Schließer |
| max. Schaltspannung | 250 VAC/125 VDC | 250 VAC/125 VDC |
| max. Schaltstrom | 2 A AC | 2 A AC |
| max. Schaltleistung | AC: 1250 VA AC: 500VA DC: 150 W DC: 90 W |
AC: 1250 VA AC: 500VA DC: 150 W DC: 90 W |
| Phasenanzeige | 1 LED | 3 LED |
| Prüfspannung | - 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
- 4 kV AC 50/60 Hz, 1 Min. zwischen Spule und Kontakt - 2,5 kV AC 50/60 Hz, 1 Min. zwischen unterschiedlichen Kontaktsätzen - 1 kV AC 50/60 Hz, 1 Min. zwischen Kontakten desselben Kontaktsatzes |
| Befestigung | aufrastbar auf DIN EN-Tragschiene TS35 | aufrastbar auf DIN EN-Tragschiene TS35 |
| Schutzart Gehäuse | IP50 | IP50 |
| Schutzart Anschlussklemmen | IP20 nach DIN VDE 0470-1 | IP20 nach DIN VDE 0470-1 |
| Klemmleistenanschluss | feindrähtig 2,5 mm² eindrahtig 4 mm² |
feindrähtig 2,5 mm², eindrahtig 4 mm² |
| Abmessungen BxHxT | 27x62x68 mm, incl. Rastfuß | 27x62x68 mm, incl. Rastfuß |
| Zulassung | Entsprechend den Anforderungen nach VDE 0107 & 0108 |
| Artikel-Nr. | Typ |
|---|---|
| USR3004-07 | UR 3004 |
| USR3005-07 | UR 3005 |
