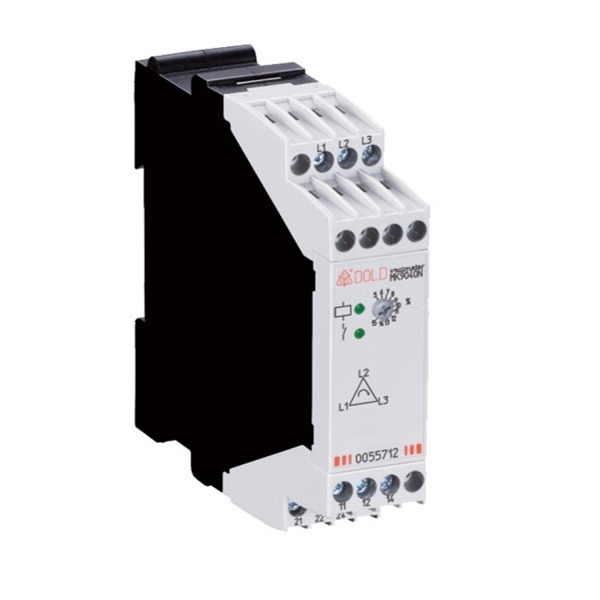

Asymmetrierelais MK 9040N
Kontrollrelais, Asymmetrierelais, zur Überwachung von dreiphasigen Netzen auf Phasenausfall, Spannungsasymmetrie, Rückspannung, wahlweise mit Phasenfolgeerkennung und einstellbarer Ansprechverzögerung.
Merkmale
- nach IEC/EN 60 255, DIN VDE 0435-303
- Erkennung von
- Spannungsasymmetrie
- Phasenausfall
- Rückspannungen
- wahlweise mit Phasenfolgeerkennung - 2 LED-Anzeigen für Spannungsversorgung und Kontaktstellung
- wahlweise mit einstellbarer Ansprechverzögerung
- Leiteranschluss: auch 2 x 1,5 mm² Litze mit Hülse und Kunststoffkragen,
oder 2 x 2,5 mm2 massiv DIN 46 228-1/-2/-3/-4 - wahlweise auch mit steckbaren Anschlussblöcken für schnellen Geräteaustausch,

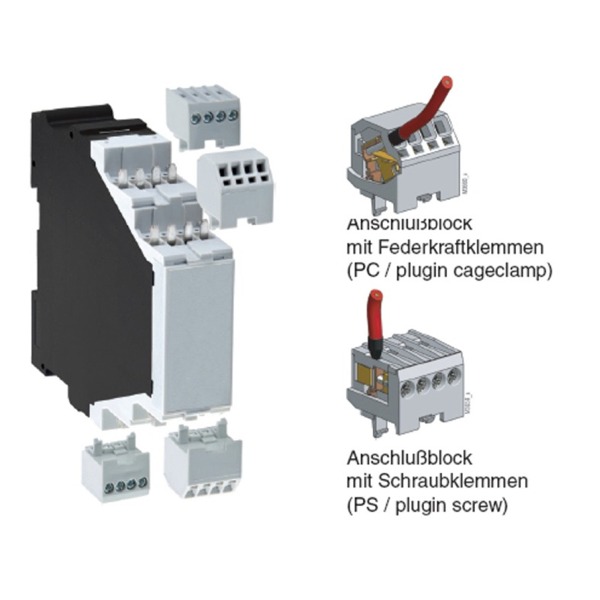

optional mit Schraubklemmen oder mit Federkraftklemmen - 22,5 mm Baubreite
Anwendung
Überwachung von dreiphasigen Netzen auf Spannungsasymmetrie, Phasenausfall oder falsche Phasenfolge, z.B. bei Aufzügen, Rolltreppen, Krananlagen usw.
| Typ | MK 9040N |
|---|---|
| Nennspannung | 3 x 400 VAC |
| Spannungsbereich | 0,8...1,1 UN |
| Einstellbereich | 5...15 % Spannungsasymmetrie |
| Wiederholgenauigkeit | ≤ 0,5 % |
| Zeitverzögerung | 0,5...10 s |
| Temperatur Einfluss | < 0,05 % / K |
| Frequenzbereich | 45...65 Hz |
| Verzögerung Ansprech/Rückfall |
0,2...30 s (einstellbar) |
| Hilfsspannung | 24, 42...48, 110...127, 220...240, 380...415 VAC |
| Kontakte | 2 Wechsler 3 A / 230 VAC (AC15) |
| Schutzart Gehäuse | IP 40 |
| Schutzart Klemmen | IP 20 |
| Leiteranschluss | 2x2,5 mm² massiv / 2x1,5 mm² Litze mit Hülse |
| Temperaturbereich | -20°C...+60°C |
| Abmessungen BxHxT | 22,5x90x100 mm |
| Artikel-Nr. | Typ | Zeitverzögerung |
|---|---|---|
| 0055713-05 | MK 9040N.12/010 3AC400V 50/60HZ | mit |
| 0055712-05 | MK 9040N.12/001 3AC400V 50/60HZ | ohne |
