Dreiphasen-Drehstromzähler mit LCD-Anzeige, "Allrounder" (EMA) & "Professional" (EMP)

3-Phasen-Energiezähler f. Direkt- oder Wandleranschluss mit LCD Anzeige, mit MID Zulassung zur Verrechnung gegenüber Dritten geeignet , Mehrtarifzähler, für Tragschiene, Schnittstellen S0, M-Bus, KNX, TCP/IP, LON, MODBUS RTU-ASCII, Typ EMA, EMP

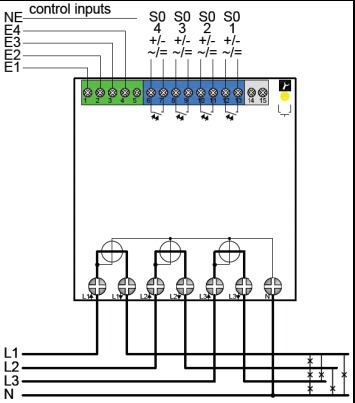

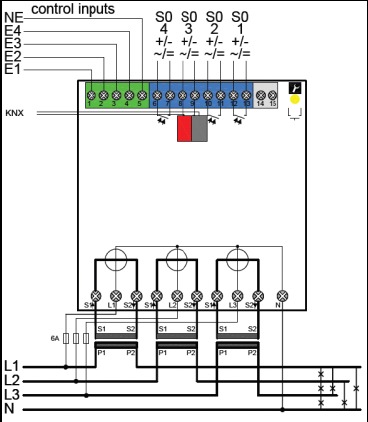

  • Direktanschluss bis 75 A oder Stromwandleranschluss
  • für x/1 A und x/5 A (bis zu 4000/1 A und 20000/5 A)
  • Genauigkeitsklasse B gemäß EN 50470-1 (MID)
  • Genauigkeitsklasse 1 gemäß EN 62053-21
  • MID Zulassung Modul B und D für Verrechnungszwecke
  • zur Verrechnung einsetzbar
  • S0 Impulsausgang
  • Mehrtarif

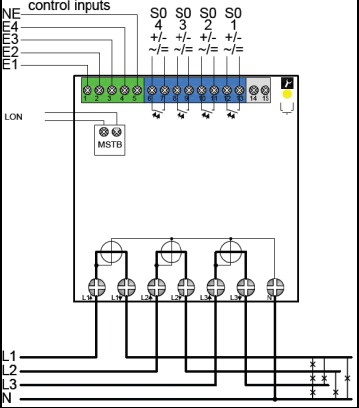

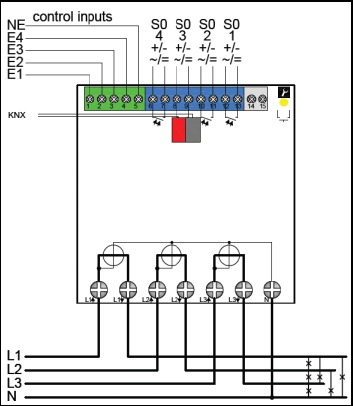

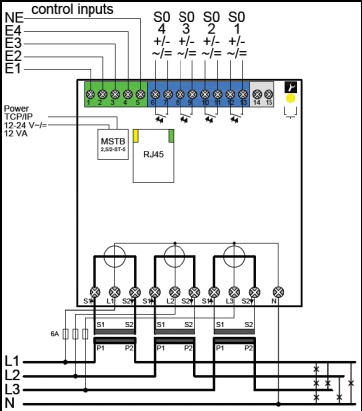

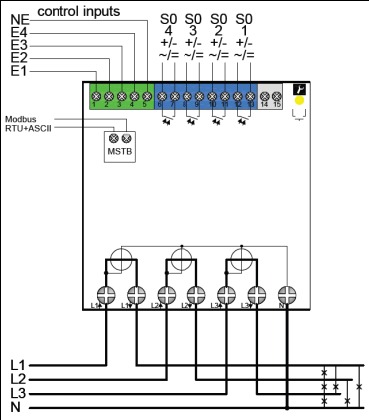

  • Optionale Ausleseschnittstellen: M-Bus, KNX, TCP/IP, LON oder MODBUS RTU-ASCII
Merkmale

Elektronische Energiezähler zur Erfassung der elektrischen Wirkenergie in Wechselstromnetzen. Die Energiezähler finden Anwendung in Industrieunternehmen, im Schaltanlagenbau, im Gewerbe sowie bei Privatnutzern.

Mit dem S0 Impulsausgang und optionalen Schnittstellen ist die Weiterverarbeitung der gemessenen Energiedaten, wie z.B. für die Kostenstellenabrechnung, Gebäudeleittechnik und Energiemanagement gewährleistet.

Technische Daten Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
  "Allrounder"
Typ EMA		 "Professional"
Typ EMP
Messeingang
Messeingang Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
Eingangsnennspannung UN 3 x 230/400 VAC (Spannungsbereich: +/- 20 %) 3 x 230/400 VAC (Spannungsbereich: +/- 20 %)
Messbereich (Direktanschluss) 0,012 ... 75 A 0,012 ... 75 A
Messbereich (Stromwandleranschluss) 1 und 5 A, Wandlerverhältnis einstellbar 1 und 5 A, Wandlerverhältnis einstellbar
Anlaufstrom (Direktanschluss) 9 mA 9 mA
Anlaufstrom (Stromwandleranschluss) 1 mA 1 mA
Nennfrequenz fN 50 Hz (Frequenzbereich: 45 ... 65 Hz) 50 Hz (Frequenzbereich: 45 ... 65 Hz)
Eigenverbrauch < 0,8 W / Phase < 0,8 W / Phase
Tarifumschaltung 230 VAC 230 VAC
S0-Schnittstelle n. EN 62053-31
S0-Schnittstelle nach EN 62053-31, Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
Impulslänge (Direktanschluss) 40 ms (werkseitige Einstellung) 40 ms (werkseitige Einstellung)
Impulslänge (Stromwandleranschluss) 120 ms (werkseitige Einstellung) 120 ms (werkseitige Einstellung)
Impulswertigkeit (Direktanschluss) 1000 Impulse pro kWh (werkseitige Einstellung) 1000 Impulse pro kWh (werkseitige Einstellung)
Impulswertigkeit (Stromwandleranschluss) 10 Impulse pro kWh (werkseitige Einstellung) 10 Impulse pro kWh (werkseitige Einstellung)
  Impulsrate und Impulslänge am Zähler individuell einstellbar Impulsrate und Impulslänge am Zähler individuell einstellbar
Minimalspannung 5 VDC oder 5 VAC 5 VDC oder 5 VAC
Maximalspannung 600 VAC 600 VAC
Strom max. 90 mA max. 90 mA
Anzeige
Anzeige, Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
LCD Anzeige Größe 60 x 30 mm, 8-stellig, eine Dezimalstelle (0000000,0 kWh) Größe 60 x 30 mm, 8-stellig, eine Dezimalstelle (0000000,0 kWh)
Weitere Anzeigedaten Aktiver Tarif, Drehfeld-Anzeige, Energierichtung, momentane Leistung Aktiver Tarif, Drehfeld-Anzeige, Energierichtung, momentane Leistung
Ausleseschnittstelle
Ausleseschnittstelle, Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
Optionale Ausleseschnittstellen M-Bus M-Bus, KNX, TCP/IP, LON, MODBUS RTU-ASCII
Weitere Informationen
Weitere Informationen, Dreiphasen-Energiezähler mit LCD-Anzeige, EMA, EMP
Genauigkeitsklasse B (gemäß EN 50470-1, MID) B (gemäß EN 50470-1, MID)
Vorsicherung (Direktanschluss) max. 80 A max. 80 A
Vorsicherung (Stromwandleranschluss) max. 6 A max. 6 A
Schutzklasse II II
Schutzart IP 20 IP 20
Gewicht 330 g 330 g
Montage Hutschiene nach EN 60715 Hutschiene nach EN 60715
Einsatztemperatur -25 °C .... +55 °C -25 °C .... +55 °C
Anschluss Tarifumschaltung 2,5 x 3 mm 2,5 x 3 mm
Anschluss S0 Impuls 2,5 x 3 mm 2,5 x 3 mm
Anschluss Messeingang 7 x 8 mm 7 x 8 mm
Anzeigedaten
Anzeigedaten Dreiphasen-Drehstromzähler mit LCD-Anzeige, EMA
Typ EMA Summe
3-Phasen		 Pro
Phase		 Min.
Messwert		 Max.
Messwert		 Je
Tarif
Wirkenergie Bezug (kWh) X       X
Wirkenergie Bezug (kWh) rückstellbar X       X
Wirkleistung (kW) X X
Strom (A) X X
Spannung (V) L-N   X
Anzahl Spannungsausfälle X
Anzeigedaten Dreiphasen-Drehstromzähler mit LCD-Anzeige, EMP
Typ EMP Summe
3-Phasen		 Pro
Phase		 Min.
Messwert		 Max.
Messwert		 Je
Tarif
* Messperiode 1, 5, 15, 30 oder 60 Min.
Wirkenergie Bezug (kWh) X X     X
Wirkenergie Lieferung (kWh) X       X
Blindenergie induktiv (kvarh) X X     X
Blindenergie kapazitiv (kvarh) X       X
Wirkleistung (kW) X X X X
Blindleistung (kvar) X X
Scheinleistung (kVA) X X
Strom (A) X X X X
Spannung (V) L-N   X X X
Spannung (V) L-L   X
Leistungsfaktor (cos phi)   X
Netzfrequenz (Hz) X
Anzahl Spannungsausfälle X
Laufendes x Min. Maximum (kW)*         X
x Min. Wirkleistungsmaximum         X
Datum / Uhrzeit X
Bestellnummer Dreiphasen-Drehstromzähler mit LCD-Anzeige, EMA EMP
Artikel-Nr. S0 Imp.-
ausgang		 M-Bus KNX TCP
/IP		 LON MODBUS
RTU-
ASCII		 LCD
Anzeige		 Strom-
bereich
* Impulsausgang kann auch als Schwellwertkontakt verwendet werden!
EMA4176-4-02 X           X 75 A
EMA4776-4-02 X X         X 75 A
EMA4177-2-02 X           X 1 A und 5 A
EMA4777-2-02 X X         X 1 A und 5 A
EMP4176-4-02 4 x *           X 75 A
EMP4776-4-02 4 x * X         X 75 A
EMP4576-4-02 4 x *   X       X 75 A
EMP4676-4-02 4 x *     X     X 75 A
EMP4076-4-02 4 x *       X   X 75 A
EMP4276-4-02 4 x *         X X 75 A
EMP4177-2-02 4 x *           X 1 A und 5 A
EMP4777-2-02 4 x * X         X 1 A und 5 A
EMP4577-2-02 4 x *   X       X 1 A und 5 A
EMP4677-2-02 4 x *     X     X 1 A und 5 A
EMP4077-2-02 4 x *       X   X 1 A und 5 A
EMP4277-2-02 4 x *         X X 1 A und 5 A

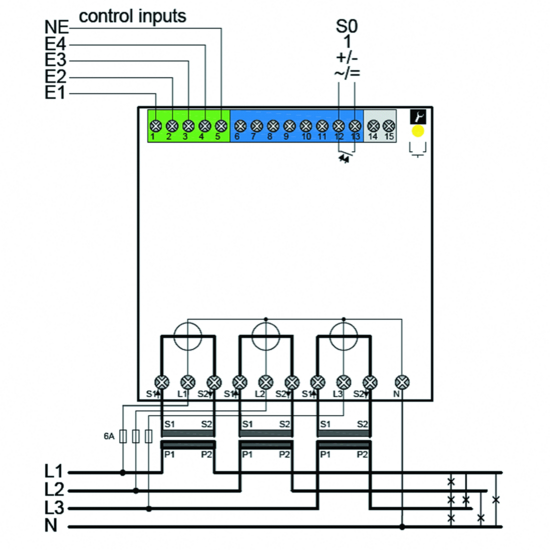

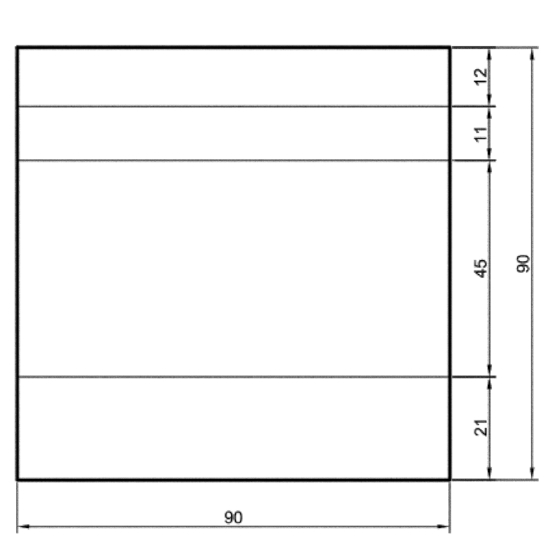

Allrounder

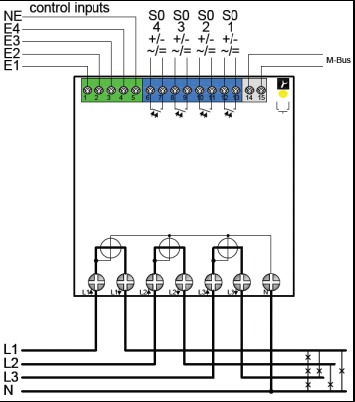

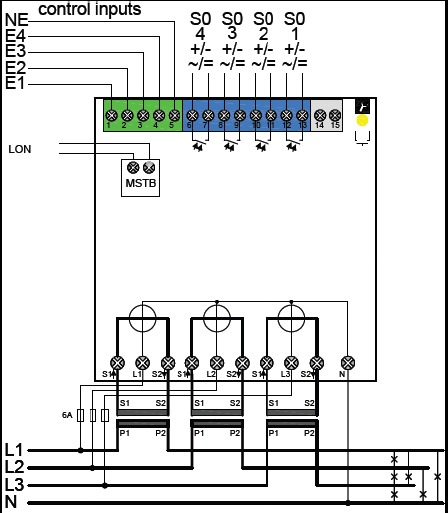

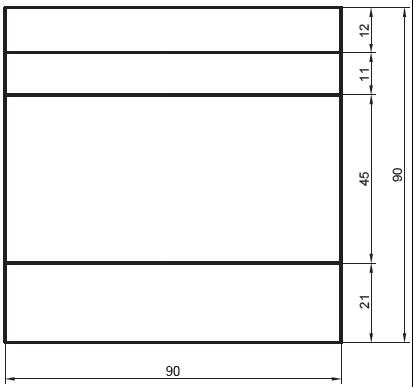

Professional
