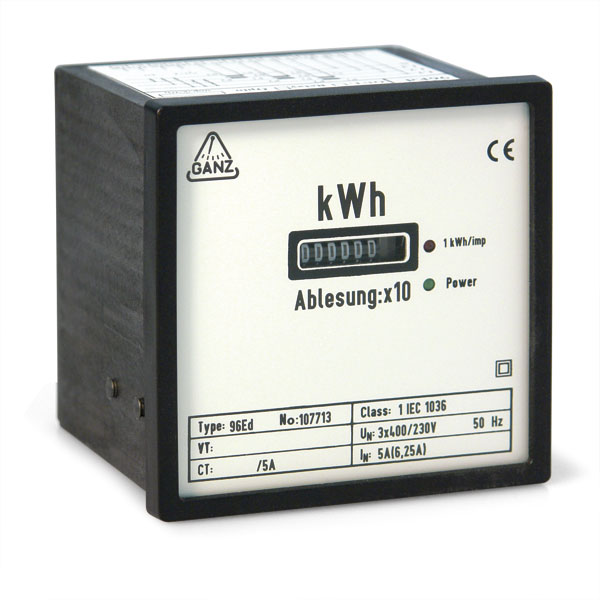

Einphasen-/Dreiphasen-Wechselstrom-/Drehstromzähler mit elektromechanischem Rollenzählwerk, 96 E a...d

Einphasen-/Dreiphasen-Wechselstrom-/Drehstromzähler für Wandleranschluss mit elektromechanischem Rollenzählwerk für Schalttafeleinbau, 96 E a...d



Einphasen-/Dreiphasen-Wechselstrom-/Drehstromzähler
für Wandleranschluss mit elektromechanischem Rollenzählwerk
für Schalttafeleinbau

Merkmale

Die Messgeräte sind geeignet als Wirkener­giezähler in Drehstrom- oder Einphasen Net­zen. Die Genauigkeit beträgt Klasse 1 nach IEC 1036. Der verwendete 6-stellige elektromechanische Zähler ermöglicht eine optimale Auflösung. Ein Impuls-Ausgang vereinfacht die Anpassung an SPS- und Computersysteme.

  • Alle Zähler mit S0-Schnittstelle
    (Optokoppler)
  • Optional Relaisausgang



Technische Daten 96 Ea, 96 Eb, 96 Eb1, 96 Ec, 96 Ed
Typ 96E a...d
Messart Eintarif
Anschlussart Wandleranschluss
Referenz-/Max. Dauerstrom 1/1,2 A oder 5/6 A
Kurzzeitüberstrom (Impulsstrom) 20 x IN (0,5s)
Nennspannung 57,7...600 VAC
Arbeitsspannungsbereich 0,8...1,2 UN
Nennfrequenz 50 Hz
Anzeige Rollenzählwerk
6-stellig
Ziffernhöhe 4 mm
max. Anzeige 999.999
LED–Verbrauchsanzeige (Impulse/kWh) 10
Genauigkeitsklasse
IEC1036		 1
Umgebungstemperatur -10...+45°C
Schutzklasse
IEC348		 II
Schutzart Gehäuse IP50
Schutzart Anschlussklemmen IP20

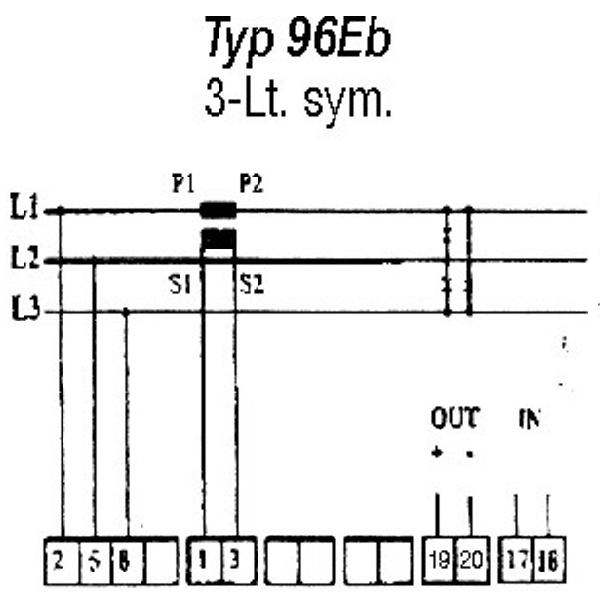

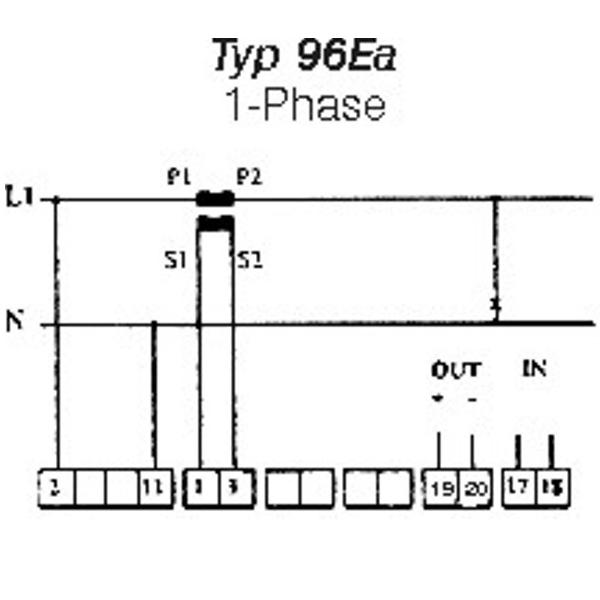

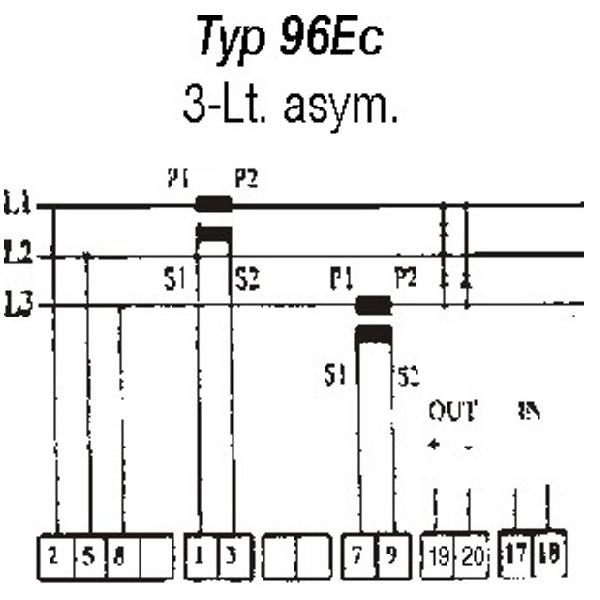

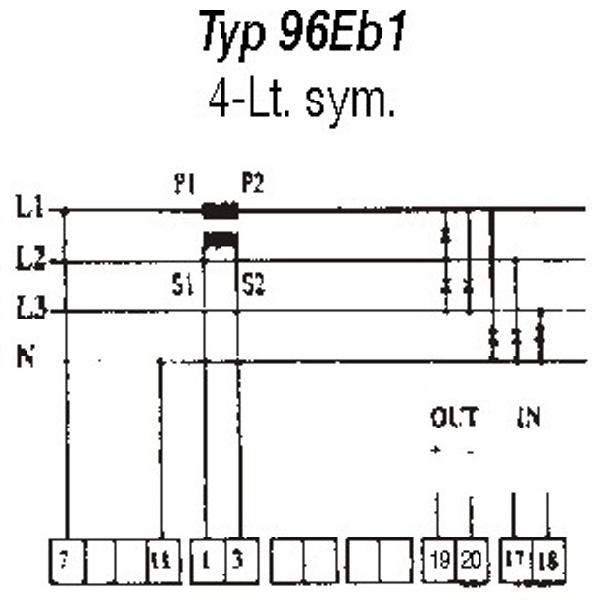

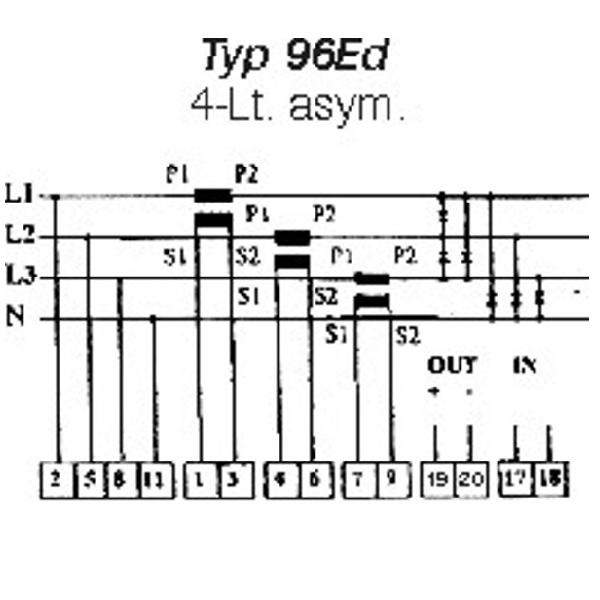

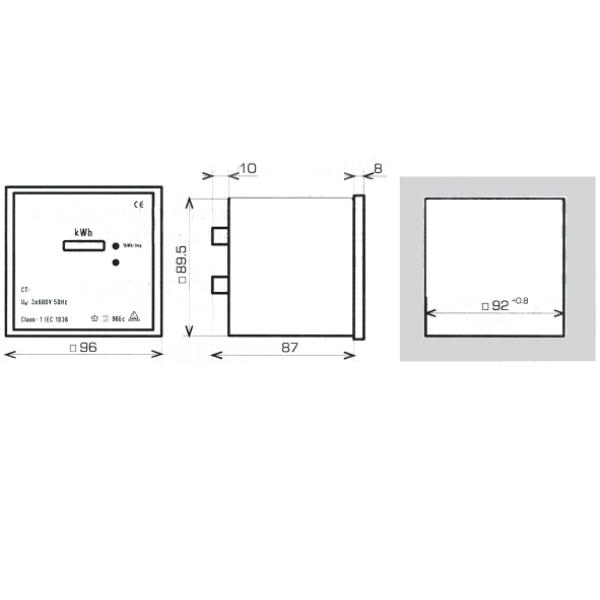

Gehäuse (BxHxT) 96x96x87 mm
S0–Schnittstelle (open collector)
Technische Daten S0-Schnittstelle, 96 Ea, 96 Eb, 96 Eb1, 96 Ec, 96 Ed
Spannung der externen Schnittstelle max. 30 VDC
max. Strom 20 mA
Impulse je kWh 10
Impulslänge 100 ms
Bestellnummer 96 Ea, 96 Eb, 96 Eb1, 96 Ec, 96 Ed
Artikel-Nr. Typ Anschluss Schnittstelle Messart
105471-D 96 Ea 230V x/1A-a
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105475-D 96 Ea 230V x/1A-a
mit Relais		 Wandler 1 A Relais Eintarif
105472-D 96 Ea 230V x/1A-b
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105476-D 96 Ea 230V x/1A-b
mit Relais		 Wandler 1 A Relais Eintarif
105473-D 96 Ea 230V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105477-D 96 Ea 230V x/1A-c
mit Relais		 Wandler 1 A Relais Eintarif
105474-D 96 Ea 230V x/1A-d
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105478-D 96 Ea 230V x/1A-d
mit Relais		 Wandler 1 A Relais Eintarif
105469-D 96 Ea 230V x/5A-a
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105479-D 96 Ea 230V x/5A-a
mit Relais		 Wandler 5 A Relais Eintarif
105468-D 96 Ea 230V x/5A-b
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105480-D 96 Ea 230V x/5A-b
mit Relais		 Wandler 5 A Relais Eintarif
105467-D 96 Ea 230V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105481-D 96 Ea 230V x/5A-c
mit Relais		 Wandler 5 A Relais Eintarif
105470-D 96 Ea 230V x/5A-d
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105482-D 96 Ea 230V x/5A-d
mit Relais		 Wandler 5 A Relais Eintarif
105998-D 96 Eb 10kV/0,1kV
x/1A-b mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105514-D 96 Eb 400V x/1A-a
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105517-D 96 Eb 400V x/1A-a
mit Relais		 Wandler 1 A Relais Eintarif
105513-D 96 Eb 400V x/1A-b
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105518-D 96 Eb 400V x/1A-b
mit Relais		 Wandler 1 A Relais Eintarif
105508-D 96 Eb 400V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105519-D 96 Eb 400V x/1A-c
mit Relais		 Wandler 1 A Relais Eintarif
105516-D 96 Eb 400V x/1A-d
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105520-D 96 Eb 400V x/1A-d
mit Relais		 Wandler 1 A Relais Eintarif
105499-D 96 Eb 400V x/5A-a
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105500-D 96 Eb 400V x/5A-a
mit Relais		 Wandler 5 A Relais Eintarif
105507-D 96 Eb 400V x/5A-b
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105510-D 96 Eb 400V x/5A-b
mit Relais		 Wandler 5 A Relais Eintarif
105515-D 96 Eb 400V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105511-D 96 Eb 400V x/5A-c
mit Relais		 Wandler 5 A Relais Eintarif
105509-D 96 Eb 400V x/5A-d
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105512-D 96 Eb 400V x/5A-d
mit Relais		 Wandler 5 A Relais Eintarif
105551-D 96 Eb1 400V x/1A-a
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105552-D 96 Eb1 400V x/1A-a
mit Relais		 Wandler 1 A Relais Eintarif
105553-D 96 Eb1 400V x/1A-b
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105554-D 96 Eb1 400V x/1A-b
mit Relais		 Wandler 1 A Relais Eintarif
105555-D 96 Eb1 400V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105556-D 96 Eb1 400V x/1A-c
mit Relais		 Wandler 1 A Relais Eintarif
105557-D 96 Eb1 400V x/1A-d
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105558-D 96 Eb1 400V x/1A-d
mit Relais		 Wandler 1 A Relais Eintarif
105559-D 96 Eb1 400V x/5A-a
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105560-D 96 Eb1 400V x/5A-a
mit Relais		 Wandler 5 A Relais Eintarif
105561-D 96 Eb1 400V x/5A-b
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105562-D 96 Eb1 400V x/5A-b
mit Relais		 Wandler 5 A Relais Eintarif
105563-D 96 Eb1 400V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105564-D 96 Eb1 400V x/5A-c
mit Relais		 Wandler 5 A Relais Eintarif
105565-D 96 Eb1 400V x/5A-d
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105566-D 96 Eb1 400V x/5A-d
mit Relais		 Wandler 5 A Relais Eintarif
108337-D 96 Ec 230V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105503-D 96 Ec 400V x/5A-a
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105504-D 96 Ec 400V x/5A-a
mit Relais		 Wandler 5 A Relais Eintarif
106877-D 96 Ec 400V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
108282-D 96 Ec 500V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
108283-D 96 Ec 500V x/1A-d
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105996-D 96 Ec 500V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
109513-D 96 Ed .../100V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
104679-D 96 Ed 400V 100/5A
mit Optokoppler
Doppeltarif		 Wandler 5 A S0-Schnittstelle Zweitarif
106023-D 96 Ed 400V 1200/5A
mit Optokoppler
Doppeltarif		 Wandler 5 A S0-Schnittstelle Zweitarif
104678-D 96 Ed 400V 150/5A
mit Optokoppler
Doppeltarif		 Wandler 5 A S0-Schnittstelle Zweitarif
105086-D 96 Ed 400V 200/5A
mit Optokoppler
Doppeltarif		 Wandler 5 A S0-Schnittstelle Zweitarif
104680-D 96 Ed 400V 50/5A
mit Optokoppler
Doppeltarif		 Wandler 5 A S0-Schnittstelle Zweitarif
105575-D 96 Ed 400V x/1A-a
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105576-D 96 Ed 400V x/1A-a
mit Relais		 Wandler 1 A Relais Eintarif
105577-D 96 Ed 400V x/1A-b
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105578-D 96 Ed 400V x/1A-b
mit Relais		 Wandler 1 A Relais Eintarif
105579-D 96 Ed 400V x/1A-c
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105582-D 96 Ed 400V x/1A-c
mit Relais		 Wandler 1 A Relais Eintarif
105583-D 96 Ed 400V x/1A-d
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
105584-D 96 Ed 400V x/1A-d
mit Relais		 Wandler 1 A Relais Eintarif
105506-D 96 Ed 400V x/5A-a
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105505-D 96 Ed 400V x/5A-a
mit Relais		 Wandler 5 A Relais Eintarif
105569-D 96 Ed 400V x/5A-b
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105572-D 96 Ed 400V x/5A-b
mit Relais		 Wandler 5 A Relais Eintarif
105570-D 96 Ed 400V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105573-D 96 Ed 400V x/5A-c
mit Relais		 Wandler 5 A Relais Eintarif
105571-D 96 Ed 400V x/5A-d
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
105574-D 96 Ed 400V x/5A-d
mit Relais		 Wandler 5 A Relais Eintarif
108303-D 96 Ed 500V x/1A-b
mit Optokoppler		 Wandler 1 A S0-Schnittstelle Eintarif
106111-D 96 Ed 500V x/5A-c
mit Optokoppler		 Wandler 5 A S0-Schnittstelle Eintarif
