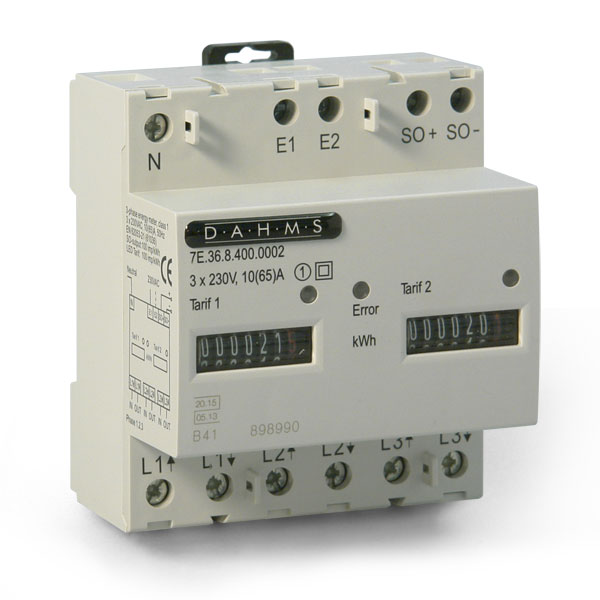

Dreiphasen-Drehstromzähler mit Rollenzählwerk, 7E.36.8.400.00..
Dreiphasen-Drehstromzähler
für Direktanschluss mit Rolltenzählwerk,
3 x 65 A mit MID Zulassung zur Verrechnung
gegenüber Dritte geeignet

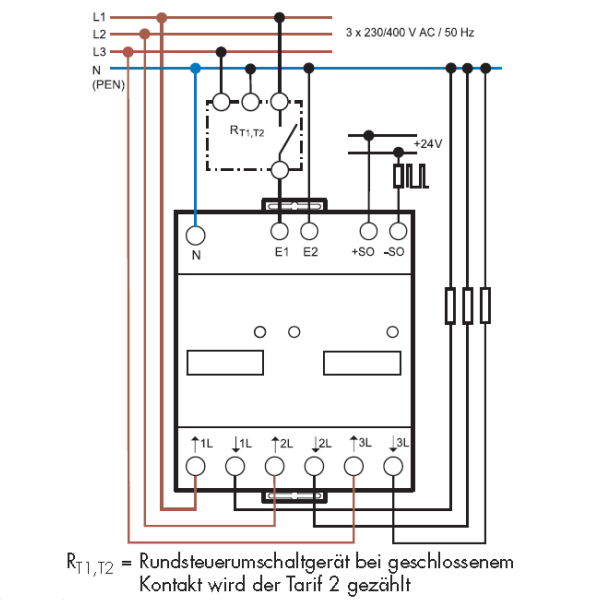

Ein- und Zweitrarifzähler
für Tragschienenmontage
Merkmale

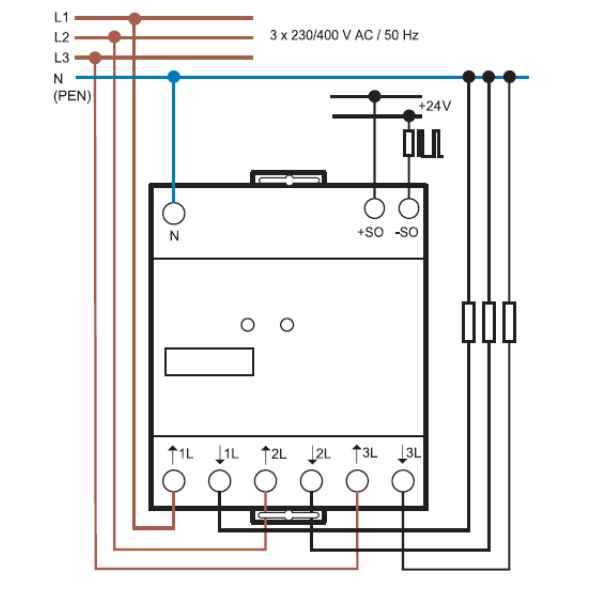

- elektronische Wirkstrom-Energiezähler für Wechselspannung oder Drehstrom für direkten Anschluss
- optional als MID-Energiezähler
- Elektrizitätszähler nach EN 62053-21 und EN50470
- Bauartzulassung der PTB (Physikalisch – Technischen Bundesanstalt)
- Genauigkeitsklasse 1 / B
- Geräteschutzklasse II
- hohe Festigkeit gegen magnetische und mechanische Manipulation
- mit S0-Schnittstelle nach DIN 43864 zum Anschluss an Zentraltarifgeräte und für das Energiemanagement
- Plombierbar mit Kappe als Zubehör
- für Tragschiene DIN EN 60715 TH35
| Typ | 7E.36.8.400.00x0 | 7E.36.8.400.00x2 |
|---|---|---|
| Messart | Eintarif | Zweitarif |
| Anschlussart | Direktanschluss | Direktanschluss |
| Referenz-/Max. Dauerstrom | 10/65 A | 10/65 A |
| Anlaufstrom | 0,04 A | 0,04 A |
| Strombereich der Präzisionsanforderung | 0,5...65 A | 0,5...65 A |
| Kurzzeitüberstrom (Impulsstrom) | 1.950 A (10 ms) | 1.950 A (10 ms) |
| Nennspannung | 3 x 230/400 VAC | 3 x 230/400 VAC |
| Arbeitsspannungsbereich | (0,8...1,15) UN | (0,8...1,15) UN |
| Nennfrequenz | 50/60 Hz | 50/60 Hz |
| Bemessungsleistung bei Referenzstrom |
< 1,5 W | < 1,5 W |
| Anzeige | Rollenzählwerk 7-stellig Dezimalstelel rot Ziffernhöhe 4 mm |
Rollenzählwerk 7-stellig Dezimalstelel rot Ziffernhöhe 4 mm |
| max. Anzeige | 999.999,9 | 999.999,9 |
| min. Anzeige | 0,1 | 0,1 |
| LED–Verbrauchsanzeige (Impulse/kWh) | 100 | 100 |
| Genauigkeitsklasse EN 62053-21 / EN 50470-1 |
1/B | 1/B |
| Umgebungstemperatur | -10...+55°C | -10...+55°C |
| Schutzklasse | II | II |
| Schutzart Gehäuse | IP50 | IP50 |
| Schutzart Anschlussklemmen | IP20 | IP20 |

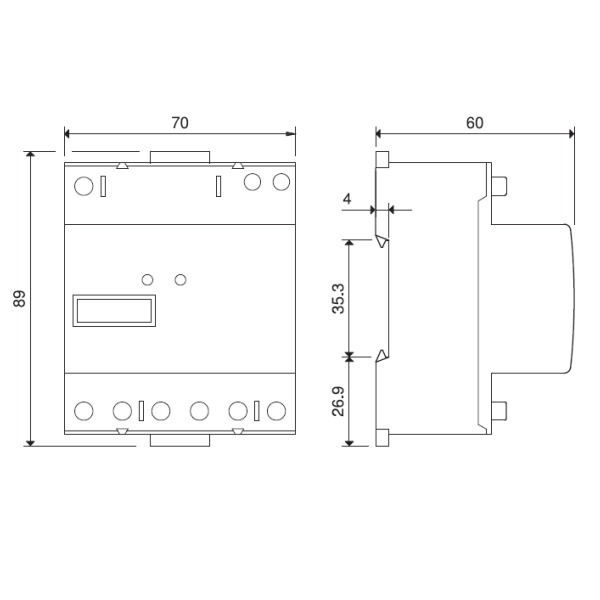

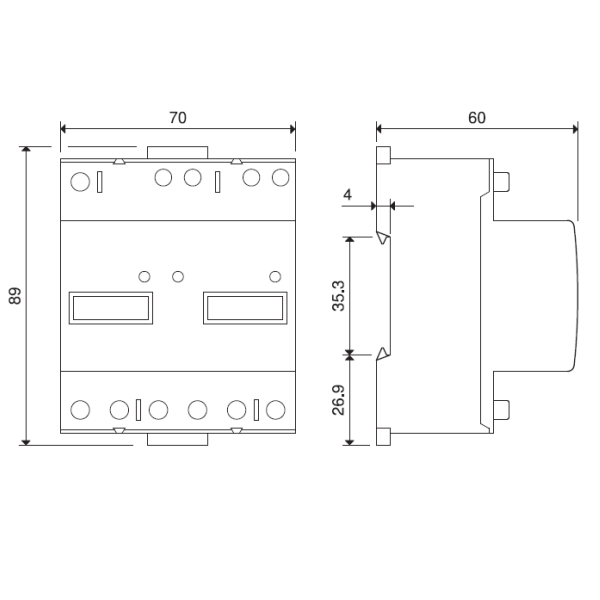

| Gehäusebreite | 70 mm | 70 mm |
S0–Schnittstelle (open collector)
| Spannung der externen Schnittstelle | 5 ... 30 VDC | 5 ... 30 VDC |
| max. Strom | 20 mA | 20 mA |
| Leckstrom @ 30 V/25 °C | 10 µA | 10 µA |
| Impulse je kWh | 100 | 100 |
| Impulslänge | 50 ms | 50 ms |
| serieller Widerstand | 100 Ω | 100 Ω |
| max. Übertragungslänge @ 30 V/25 mA |
1.000 m | 1.000 m |
| Artikel-Nr. | Typ | MID-Zulassung | Messart |
|---|---|---|---|
| 7E3684000000-03 | 7E.36.8.400.0000 | ohne | Eintarif |
| 7E3684000010-03 | 7E.36.8.400.0010 | mit | Eintarif |
| 7E3684000002-03 | 7E.36.8.400.0002 | ohne | Zweitarif |
| 7E3684000012-03 | 7E.36.8.400.0012 | mit | Zweitarif |
