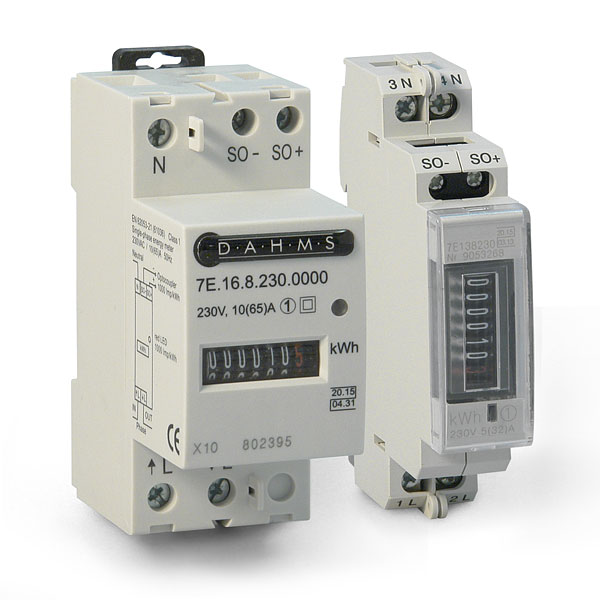

Einphasen-Wechselstromzähler mit Rollenzählwerk, 7E.13(16).8.230.00..

Einphasen-Wechselstromzähler für Direktanschluss mit Rollenzählwerk, 32 und 65 A mit MID Zulassung zur Verrechnung gegenüber Dritte geeignet, für Tragschienenmontage, Typ 7E.13.8.230.0000, 7E.13.8.230.0010, 7E.16.8.230.0000, 7E.16.8.230.0010



Einphasen-Wechselstromzähler
für Direktanschluss mit Rollenzählwerk,
32 und 65 A mit MID Zulassung zur Verrechnung
gegenüber Dritte geeignet,
für Tragschienenmontage

Merkmale
  • elektronische Wirkstrom-Energiezähler für Wechsel­spannung oder Drehstrom für direkten Anschluss
  • optional als MID-Energie­zähler
  • Elektrizitätszähler nach EN 62053-21 und EN50470
  • Bauartzulassung der PTB (Physikalisch – Technischen Bundesanstalt)
  • Genauigkeitsklasse 1/B
  • Geräteschutzklasse II
  • hohe Festigkeit gegen magnetische und mechanische Manipulation
  • mit S0-Schnittstelle nach DIN 43864 zum Anschluss an Zentraltarifgeräte und für das Energiemanagement
  • plombierbar mit Kappe als Zubehör
  • für Tragschiene DIN EN 60715 TH35
Technische Daten Einphasen-Wechselstromzähler mit Rollenzählwerk, 7E1382300000, 7E1382300010 7E1682300000, 7E1682300000
Typ 7E.13.8.230.00... 7E.16.8.230.00...
Messart Eintarif Eintarif
Anschlussart Direktanschluss Direktanschluss
Referenz-/Max. Dauerstrom 5/32 A 10/65 A
Anlaufstrom 0,02 A 0,04 A
Strombereich der Präzisionsanforderung 0,25...32 A 0,5...65 A
Kurzzeitüberstrom (Impulsstrom) 960 A (10 ms) 1.950 A(10 ms)
Nennspannung 230 VAC 230 VAC
Arbeitsspannungsbereich (0,8...1,15) UN (0,8...1,15) UN
Nennfrequenz 50 Hz 50 Hz
Bemessungsleistung
bei Referenzstrom		 < 0,4 W < 0,5 W
Anzeige Rollenzählwerk
7-stellig
Dezimalstelle rot
Ziffernhöhe 4 mm		 Rollenzählwerk
7-stellig
Dezimalstelle rot
Ziffernhöhe 4 mm
max. Anzeige 999.999,9 999.999,9
min. Anzeige 0,1 0,1
LED–Verbrauchsanzeige (Impulse/kWh) 2.000 1.000
Genauigkeitsklasse
EN 62053-21 / EN 50470-1		 1/B 1/B
Umgebungstemperatur -10...+55°C -10...+55°C
Schutzklasse II II
Schutzart Gehäuse IP50 IP50
Schutzart Anschlussklemmen IP20 IP20

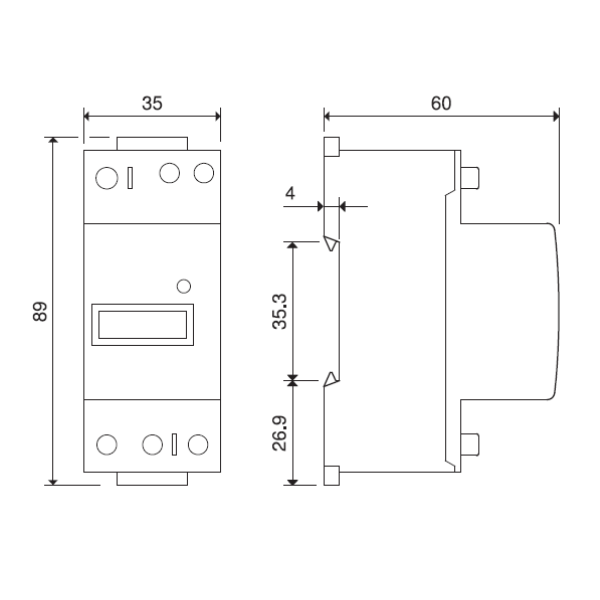

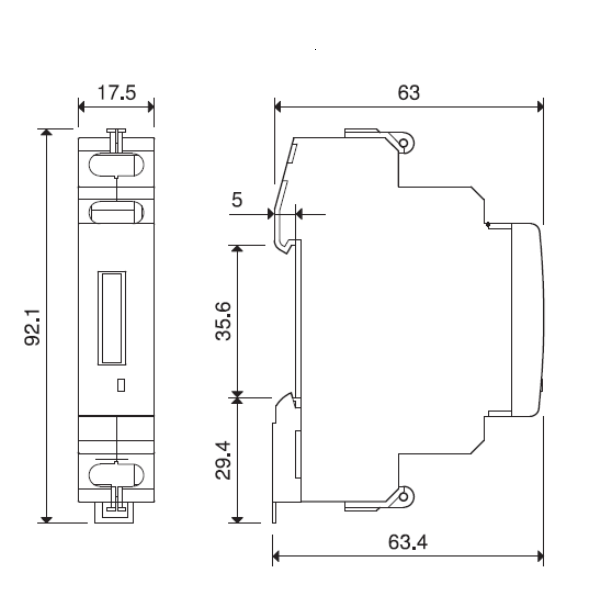

Gehäusebreite 17,5 mm 35 mm

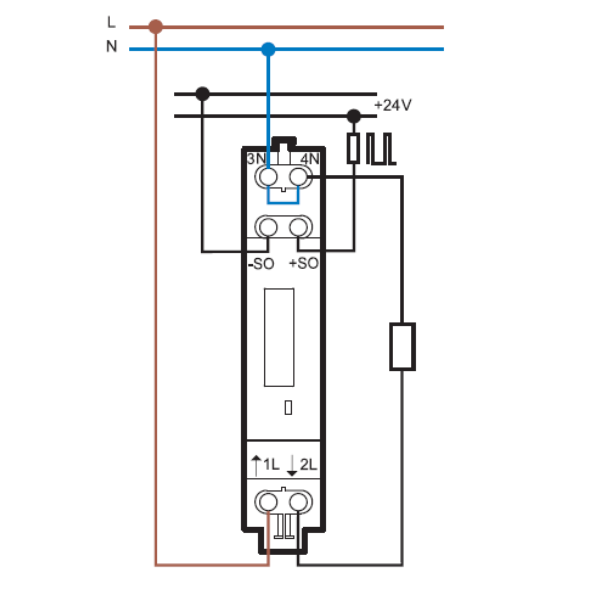

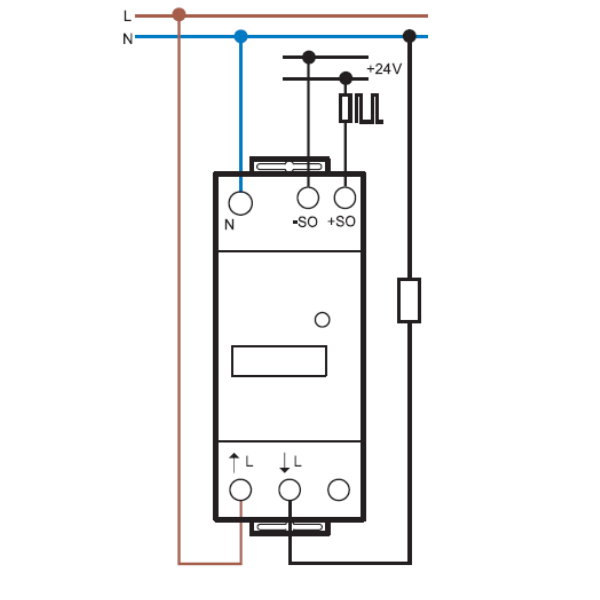

S0–Schnittstelle (open collector)
Technische Daten S0-Schnittstelle, Einphasen-Wechselstromzähler mit Rollenzählwerk, 7E1382300000, 7E1382300010, 7E1682300000, 7E1682300010
Spannung der externen Schnittstelle 5 ... 30 VDC 5 ... 30 VDC
max. Strom 20 mA 20 mA
Leckstrom @ 30 V/25 °C 10 µA 10 µA
Impulse je kWh 1.000 1.000
Impulslänge 50 ms 50 ms
serieller Widerstand 100 Ω 100 Ω
max. Übertragungslänge
@ 30 V/25 mA		 1.000 m 1.000 m
Bestellnummer Einphasen-Wechselstromzähler mit Rollenzählwerk, 7E1382300000, 7E1382300010 7E1682300000, 7E1682300000
Artikel-Nr. Typ MID-Zulassung
7E1382300000-03 7E.13.8.230.0000 ohne
7E1382300010-03 7E.13.8.230.0010 mit
7E1682300000-03 7E.16.8.230.0000 ohne
7E1682300010-03 7E.16.8.230.0010 mit
