Zwischenraum-Isolatoren DB/P

Zwischenraum-Isolatoren DB/P aus Polyglas-Polyestermasse, mit Glasfaser verstärkt, selbstverlöschend, unzerbrechlich, Einsatz z.B. bei hohen Raumtemperaturen -40°C...+130°C, in Kontakt mit ätzenden Substanzen, bei Vibrationen, etc.

Aus Polyglas-Polyestermasse, mit Glasfaser verstärkt, rot, selbstverlöschend. Die Isolatoren Typ DB, unzerbrechlich und mit sehr guten elektrischen und mechanischen Eigenschaften, können selbst unter schwierigen Arbeitsbedingungen eingesetzt werden, wie z. B. bei hohen Raumtemperaturen, in Kontakt mit ätzenden Substanzen, bei Vibrationen, usw. Die als Sechskant ausgebildete Mittelschicht mit zwei gegenüberliegenden Seiten erleichtert das Haften und Einrasten des Isolators.

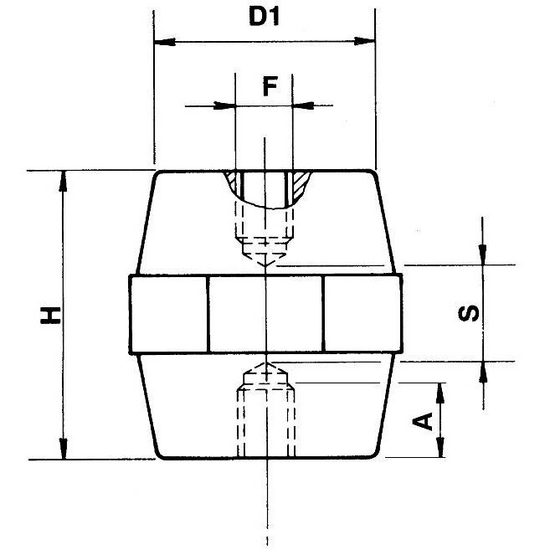

Technische Daten Zwischenraum-Isolatoren DB/P
Höhe (H) 12 bis 75 mm

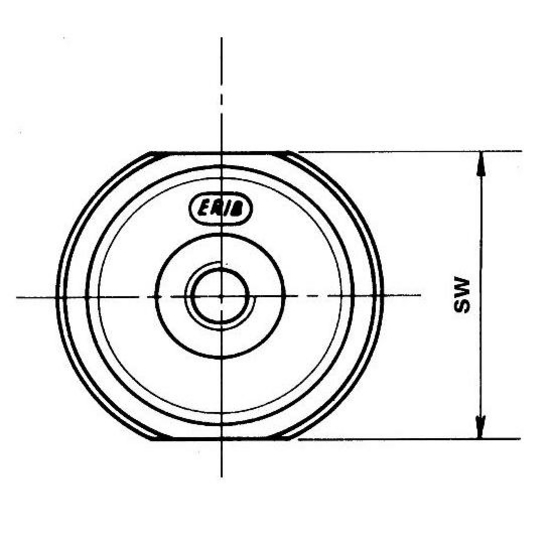

Schlüsselweite (SW) 11 bis 65 mm
D1 10 bis 52 mm
Betriebsspannung 220 bis 5000 V
Gewinde M3 bis M16
Gewindetiefe (A) 3 bis 23 mm
Farbe rot
(teilweise schwarz)
Betriebstemperatur -40°C...+130°C
Brandverhalten UL94-VO
Bestellnummer Zwischenraum-Isolatoren DB/P
Art.-Nr. Verp.-
einheit		 Typ Höhe (H)
in mm		 SW
in mm		 D1
in mm		 Betr.-
Spg.
in V		 Ge-
winde		 Gew.-tiefe
(A) in mm		 Farbe
90015-02 100 DB/P 12 M3 12 11 10 220 M3 3 schwarz
90018-02 100 DB/P 12 M4 12 11 10 220 M4 3 rot
90022-02 100 DB/P 16 M4 16 14 13 380 M4 4 rot
90025-02 100 DB/P 20 M4 20 17 15 500 M4 6 rot
90026-02 100 DB/P 20 M6 20 17 15 500 M6 6 rot
90028-02 250 DB/P 25 M6 25 19 15 600 M6 7 schwarz
90029-02 250 DB/P 25 M5 25 19 15 600 M5 7 rot
90030-02 250 DB/P 25 M6 25 19 15 600 M6 7 rot
90033-02 80 DB/P 30 M6 30 30 26 600 M6 8 rot
90034-02 80 DB/P 30 M8 30 30 26 600 M8 7 rot
90035-02 64 DB/P 34 M6 35 32 28 1000 M6 9 rot
90036-02 64 DB/P 34 M8 35 32 28 1000 M8 10 rot
90037-02 64 DB/P 34 M10 35 32 28 1000 M10 10 rot
90038-02 36 DB/P 35 M6 35 41 35 1000 M6 9 rot
90039-02 36 DB/P 35 M8 35 41 35 1000 M8 9 rot
90040-02 36 DB/P 35 M10 35 41 35 1000 M10 10 rot
90438-02 100 DB/P 40 M8 40 40 30 1000 M8 11 rot
90439-02 100 DB/P 40 M10 40 40 30 1000 M10 12 rot
90440-02 100 DB/P 40 M12 40 40 30 1000 M12 10 rot
90041-02 27 DB/P 45 M6 45 41 35 1500 M6 12 rot
90042-02 27 DB/P 45 M8 45 41 35 1500 M8 12 rot
90043-02 27 DB/P 45 M10 45 41 35 1500 M10 12 rot
90044-02 27 DB/P 45 M12 45 41 35 1500 M12 12 rot
90046-02 36 DB/P 50 M8 50 36 29 2000 M8 12 rot
90047-02 36 DB/P 50 M10 50 36 29 2000 M10 12 rot
90048-02 36 DB/P 50 M12 50 36 29 2000 M12 13 rot
90441-02 50 DB/P 60 M8 60 55 40 2000 M8 20 rot
90442-02 50 DB/P 60 M10 60 55 40 2000 M10 21 rot
90443-02 50 DB/P 60 M12 60 55 40 2000 M12 20 rot
90050-02 22 DB/P 65 M8 63,5 41 35 3000 M8 17 rot
90051-02 22 DB/P 65 M10 63,5 41 35 3000 M10 19 rot
90052-02 22 DB/P 65 M12 63,5 41 35 3000 M12 19 rot
90053-02 12 DB/P 75 M8 76 50 36 5000 M8 19 rot
90054-02 12 DB/P 75 M10 76 50 36 5000 M10 19 rot
90055-02 12 DB/P 75 M12 76 50 36 5000 M12 19 rot
90057-02 8 DB/P 750 M12 75 65 52 5000 M12 18 rot
90058-02 8 DB/P 750 M16 75 65 52 5000 M16 23 rot
