Dreiphasen-Stromwandlersatz ASK(D) 31.5 2U
Markmale
Dreiphasen-Stromwandler-Satz
ASK(D) 31.5
ASK(D) 31.5 2U
mit Abdeckkappen aus Plexiglas
Ausführung:

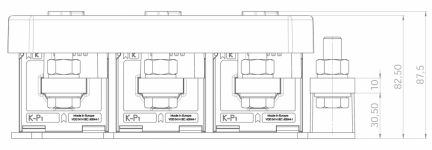

Der Wandlersatz besteht aus 3 Einzelstromwandlern, welche gemeinsam mit den Primärleitern L1, L2, L3 und einem Neutralleiter auf einer Bodenplatte aus Aluminium montiert sind. Die Sekundäranschlüsse aller Stromwandler sind durch plombierbare Abdeckungen gegen Fremdeingriffe geschützt.
Eine im Lieferumfang enthaltene, alle spannungsführenden Teile überdeckende Klarsichtabdeckung, stellt den gemäß VBG 4 geforderten Berührungsschutz sicher.
Alle Messwandlersätze können wahlweise mit bzw. ohne Sicherung geliefert werden. Der Spannungsabgriff vom Primärleiter erfolgt optional über 10 A-NEOZED Sicherungselemente oder über direkt auf die Stromschienen montierte Spannungsabgriffklemmen.
Dieser Wandlersatz entspricht IEC 61869/1+2 (vormals IEC 60044-1), DIN 42600.
| Primär-Nennstrom | 3x200-100 bis 3x600-300 A |
| Sekundär-Nennstrom | 1 oder 5 A |
| Klassengenauigkeit | Kl. 0,5 oder 1 |
| Schnappbefestigung lieferbar |
nein |
| Plombierplatte Form B | ja Artikel-Nr. 59041-02 |
| Artikel- Nummer |
Kurztext | Typ- Name |
Typ- Nummer |
Prim. Strom |
Sek. | VA | Klasse |
|---|---|---|---|---|---|---|---|
| 57090-02 | ASKD 31.5 2U 3x200-100/5A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x200-100 | 5 | 5-2,5 | 1 |
| 57091-02 | ASKD 31.5 2U 3x200-100/5A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x200-100 | 5 | 10-5 | 1 |
| 57092-02 | ASKD 31.5 2U 3x300-150/5A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x300-150 | 5 | 5-2,5 | 1 |
| 57093-02 | ASKD 31.5 2U 3x300-150/5A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x300-150 | 5 | 10-5 | 1 |
| 57094-02 | ASKD 31.5 2U 3x400-200/5A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x400-200 | 5 | 5-2,5 | 1 |
| 57095-02 | ASKD 31.5 2U 3x400-200/5A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x400-200 | 5 | 10-5 | 1 |
| 57096-02 | ASKD 31.5 2U 3x500-250/5A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x500-250 | 5 | 5-2,5 | 1 |
| 57097-02 | ASKD 31.5 2U 3x500-250/5A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x500-250 | 5 | 10-5 | 1 |
| 57098-02 | ASKD 31.5 2U 3x600-300/5A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x600-300 | 5 | 5-2,5 | 1 |
| 57099-02 | ASKD 31.5 2U 3x600-300/5A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x600-300 | 5 | 10-5 | 1 |
| 57290-02 | ASKD 31.5 2U 3x200-100/1A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x200-100 | 1 | 5-2,5 | 1 |
| 57291-02 | ASKD 31.5 2U 3x200-100/1A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x200-100 | 1 | 10-5 | 1 |
| 57292-02 | ASKD 31.5 2U 3x300-150/1A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x300-150 | 1 | 5-2,5 | 1 |
| 57293-02 | ASKD 31.5 2U 3x300-150/1A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x300-150 | 1 | 10-5 | 1 |
| 57294-02 | ASKD 31.5 2U 3x400-200/1A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x400-200 | 1 | 5-2,5 | 1 |
| 57295-02 | ASKD 31.5 2U 3x400-200/1A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x400-200 | 1 | 10-5 | 1 |
| 57296-02 | ASKD 31.5 2U 3x500-250/1A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x500-250 | 1 | 5-2,5 | 1 |
| 57297-02 | ASKD 31.5 2U 3x500-250/1A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x500-250 | 1 | 10-5 | 1 |
| 57298-02 | ASKD 31.5 2U 3x600-300/1A 5-2,5VA Kl.1 | ASKD | 31.5 2U | 3x600-300 | 1 | 5-2,5 | 1 |
| 57299-02 | ASKD 31.5 2U 3x600-300/1A 10-5VA Kl.1 | ASKD | 31.5 2U | 3x600-300 | 1 | 10-5 | 1 |
| 57080-02 | ASKD 31.5 2U 3x200-100/5A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x200-100 | 5 | 5-2,5 | 0,5 |
| 57081-02 | ASKD 31.5 2U 3x200-100/5A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x200-100 | 5 | 10-5 | 0,5 |
| 57082-02 | ASKD 31.5 2U 3x300-150/5A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x300-150 | 5 | 5-2,5 | 0,5 |
| 57083-02 | ASKD 31.5 2U 3x300-150/5A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x300-150 | 5 | 10-5 | 0,5 |
| 57084-02 | ASKD 31.5 2U 3x400-200/5A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x400-200 | 5 | 5-2,5 | 0,5 |
| 57085-02 | ASKD 31.5 2U 3x400-200/5A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x400-200 | 5 | 10-5 | 0,5 |
| 57086-02 | ASKD 31.5 2U 3x500-250/5A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x500-250 | 5 | 5-2,5 | 0,5 |
| 57087-02 | ASKD 31.5 2U 3x500-250/5A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x500-250 | 5 | 10-5 | 0,5 |
| 57088-02 | ASKD 31.5 2U 3x600-300/5A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x600-300 | 5 | 5-2,5 | 0,5 |
| 57089-02 | ASKD 31.5 2U 3x600-300/5A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x600-300 | 5 | 10-5 | 0,5 |
| 57280-02 | ASKD 31.5 2U 3x200-100/1A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x200-100 | 1 | 5-2,5 | 0,5 |
| 57281-02 | ASKD 31.5 2U 3x200-100/1A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x200-100 | 1 | 10-5 | 0,5 |
| 57282-02 | ASKD 31.5 2U 3x300-150/1A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x300-150 | 1 | 5-2,5 | 0,5 |
| 57283-02 | ASKD 31.5 2U 3x300-150/1A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x300-150 | 1 | 10-5 | 0,5 |
| 57284-02 | ASKD 31.5 2U 3x400-200/1A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x400-200 | 1 | 5-2,5 | 0,5 |
| 57285-02 | ASKD 31.5 2U 3x400-200/1A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x400-200 | 1 | 10-5 | 0,5 |
| 57286-02 | ASKD 31.5 2U 3x500-250/1A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x500-250 | 1 | 5-2,5 | 0,5 |
| 57287-02 | ASKD 31.5 2U 3x500-250/1A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x500-250 | 1 | 10-5 | 0,5 |
| 57288-02 | ASKD 31.5 2U 3x600-300/1A 5-2,5VA Kl.0,5 | ASKD | 31.5 2U | 3x600-300 | 1 | 5-2,5 | 0,5 |
| 57289-02 | ASKD 31.5 2U 3x600-300/1A 10-5VA Kl.0,5 | ASKD | 31.5 2U | 3x600-300 | 1 | 10-5 | 0,5 |
