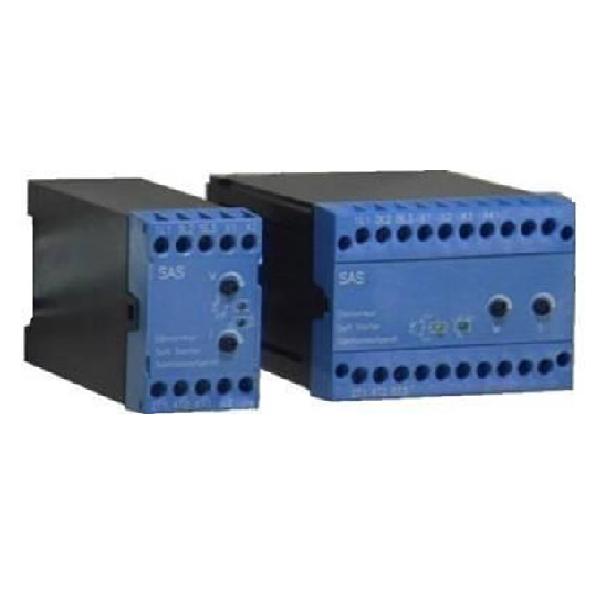

Sanftanlaufgerät Typ SAS 3 (3-11 kW)

Sanftanlaufgerät SAS 3-11 kW, einphasengesteuertes Sanftanlaufgerät, Überbrückungsrelais integriert, 2 getrennt einstellbare Parameter, Steuerkontakt für polumschaltbare Motoren
Merkmale
  • einphasengesteuertes Sanftanlaufgerät
  • alle Geräte für polumschaltbare Motoren
  • umschaltbar von 400V- auf 230V-Netze
  • schaltanlagengerechte Klemmenanordnung
  • zum Aufschnappen auf 35mm Normschiene
  • Überbrückungsrelais integriert
  • kein Netzmittelpunktleiter (N) erforderlich
  • Sonderspannungen bis 640V
  • auch für Einphasenanwendungen
  • Schutzart IP 20 (SAS 3 ... SAS 11)
  • Schutzart IP 00 (SAS 11PUST, 22PUST)
Anwendungen
  • Verpackungsmaschinen
  • Rolltore
  • Riemenantriebe
  • Förderanlagen
  • Türantriebe von Personen- und Lastenaufzügen
  • Trafosoftstart
Bestellnummern Sanftanlaufgerät SAS 3 (3-11 kW)
Artikel-Nr. Name Netz-
spannung		 Geräte-
nennstrom		 Nenn-
leistung
2070040003-08 SAS 3 230 V
400 V		 6,5 A 1,5 kW
3 kW
2070040005-08 SAS 5,5 230 V
400 V		 12 A 3 kW
5,5 kW
2070040007-08 SAS 7,5 230 V
400 V		 16 A 4 kW
7,5 kW
2070040011-08 SAS 11 230 V
400 V		 25 A 5,5 kW
11 kW
2080038011-08 SAS 11 PUST 400 V 25 A 11 kW
2080038022-08 SAS 22 PUST 400 V 45 A 22 kW

Netzspannung:
SAS 3, SAS 5,5, SAS 7,5, SAS 11 = 160...240 V +/- 10 %, 50/60 Hz *
SAS 3, SAS 5,5, SAS 7,5, SAS 11 = 380...480 V +/- 10 %  **
SAS 11PUST  + SAS 22PUST = +/- 15 %
* Netz-/Motorspannung X1-X2 bebrückt
** Netz-/Motorspannung X1-X2 offen
