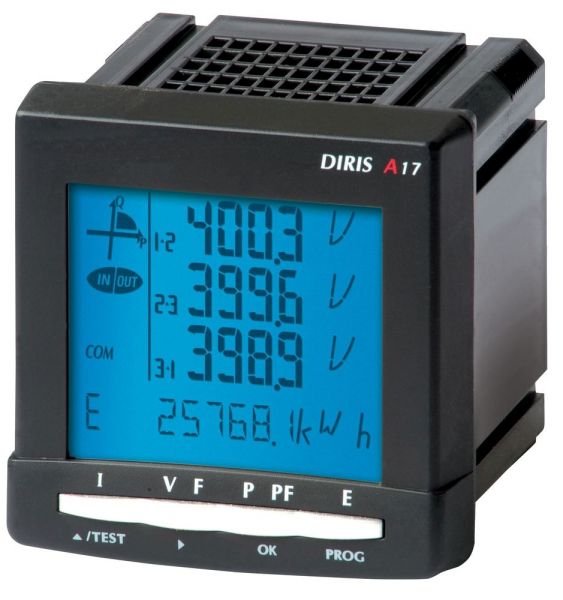

Multifunktionsmessgerät DIRIS A17
Das kompakte und wirtschaftliche DIRIS A17 ist ein
Multifunktionsmessgerät für die Überwachung und
Verwaltung elektrischer Energie.
Dank der Kommunikationsfähigkeit kann der Betreiber
die gesammelten Daten über ein Steuergerät analysieren.
Kompact
Dank des kompakten, Aufbauformats von 72 x 72 mm lässt es sich in jede Schaltschrankkonfiguration einfach integrieren.
Konformität mit der Norm IEC 61557-12
Als Spitzenreferenz, ist die IEC 61557-12 ein Hauptmerkmal für die gesamten PMDs (Performance Monitoring Devices). Die Entsprechung dieser Norm gewährleistet ein hohes metrologisches,mechanisches und Umwelt-Leistungsniveau der Anlage (EMV, Temperatur...).
Wirtschaftlich
Das DIRIS A17 ist nicht nur kompakt, sondern verfügt auch dank seiner 4 Direktzugriffstasten über eine einfache Navigation. Sein Display zeigt viele Informationen, bleibt jedoch sehr übersichtlich.
Erweiterter Funktionsumfang
Das DIRIS A17 verfügt standardmäßig über Ein- und Ausgangsfunktionen, einen Impulsausgang und eine RS485 MODBUS-Schnittstelle.
Kompakt
Dank des kompakten, Aufbauformats von 72 x 72 mm lässt es sich in jede Schaltschrankkonfiguration einfach integrieren.Konformität mit der Norm IEC 61557-12
Als Spitzenreferenz, ist die IEC 61557-12 ein Hauptmerkmal für die gesamten PMDs (Performance Monitoring Devices). Die Entsprechung dieser Norm gewährleistet ein hohes metrologisches,mechanisches und Umwelt-Leistungsniveau der Anlage (EMV, Temperatur...).
Wirtschaftlich
Das DIRIS A17 ist nicht nur kompakt, sondern verfügt auch dank seiner 4 Direktzugriffstasten über eine einfache Navigation. Sein Display zeigt viele Informationen, bleibt jedoch sehr übersichtlich.
Erweiterter Funktionsumfang
Das DIRIS A17 verfügt standardmäßig über Ein- und Ausgangsfunktionen, einen Impulsausgang und eine RS485 MODBUS-Schnittstelle.
Eigenschaften
| Multimessung | Ströme - Momentanwerte: l1, l2, l3, In - Max. Mittelwert: l1, l2, l3 In |
| Momentane Spannungen & Frequenz - Momentan: V1, V2, V3, U12, U23, U31, F |
|
| Leistungen - Momentan: 3P, ΣP, 3Q, ΣQ, 3S, ΣS |
|
| - Max. Mittelwert; ΣP, ΣQ, ΣS | |
| Leistungsfaktor - Momentanwerte; 3PF, ΣPF |
|
| Zählung | Wirkenergie; +/- kWh |
| Blindenergie; +/- kvarh | |
| Analyse der Oberschwingungen |
Klirrfaktor (Rang 31) - Ströme; thd l1, thd l2, thd V1, thd V2, thd V3, (4-adrige Netze) - Verkettete Spannungen; thd U12, thd U23, thd U31, (3-adrige Netze) |
| Ereignisse | Alarme auf allen elektrischen Größen |
| Kommunikation | Digital RS485 |
| Ausgang | Steuerungen von Geräten |
| Alarmübertragung | |
| Pulsübertragung |
Front (direkter Zugriff)
| Hintergrundbeleuchtete LCD Anzeige | |
| Drucktaste der Ströme (Momentan- und Maxwerte) und Ströme-THD | |
| Drucktaste der Spannungen der Frequenz, der Frequenz und der Spannungs-THD | |
| Drucktaste für Wirk-, Blind- und Scheinleistung (momentan und maximal), und für den Leistungsfaktor | |
| Drucktaste für Energien |
Gehäuse
| Typ | für den Einbau vorbereitet |
| Abmessungen B x H x T | 72 x 72 x 60 mm |
| Gehäuse-Schutzart | IP30 |
| Schutzart Vorderseite | IP52 |
| Typ der Anzeige | LCD |
| Klemmentyp | fest oder mit Aufschnappvorrichtungen |
| Anschlußquerschnitt für Spannungen und anderes |
0,2 … 2,5 mm² |
| Anschlußquerschnitt der Ströme | 0,5 … 6 mm² |
| Gewicht | 400 g |
Elektische Kennwerte
| Strommessung (TRMS) | Über SW, primärseitig | 9 999 A |
| Über SW, primärseitig | 1 oder 5 A | |
| Meßbereich | 0 … 11 kA | |
| Bedarf der Eingänge | 0,6 VA | |
| Aktualisierungsperiode der Messung | 1 s | |
| Genauigkeit | 0,5 % | |
| Anhaltende Überlast | 6 A | |
| Kurzzeitige Überlast | 10 In während 1s | |
| Spannungsmessung (TRMS) | Direkte Messung zwischen Phasen | 69 … 690 VAC |
| Direkte Messung zwischen Phase u. Neutralleiter | 40 … 400 VAC | |
| Messung durch Spannungswandler, primärseitig | 400 000 VAC | |
| Messung durch Spannungswandler, sekundärseitig | 60, 100, 110, 173, 190 VAC | |
| Bedarf der Eingänge | ≤ 0,1 VA | |
| Aktualisierungsperiode der Messung | 1 s | |
| Genauigkeit | 0,5 % | |
| Anhaltende Überlast | 800 VAC | |
| Leistungsmessung | Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit bei 50Hz | 1 % | |
| Genauigkeit bei 60Hz | 2 % | |
| Leistungsfaktormessung | Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit bei 50Hz | 1 % | |
| Genauigkeit bei 60Hz | 2 % | |
| Leistungsfaktormessung | Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit bei 50Hz | 0,5 % | |
| Genauigkeit bei 60Hz | 1 % | |
| Frequenzmessung | Meßbereich | 45 … 65 Hz |
| Aktualisierungsperiode der Messung | 1 s | |
| Genauigkeit | 0,1 % | |
| Energiegenauigkeit | Wirkenergie (gemäß IEC 62053-21) | Klasse 1 |
| Wirkenergie (gemäß IEC 62053-23) | Klasse 2 | |
| Blindenergie (gemäß IEC 62053-23) | Klasse 2 | |
| Betriebsbedingungen | Betriebstemperatur | - 10 … + 55 °C |
| Lagerungstemperatur | - 20 … + 85 °C | |
| Relative Luftfeuchtigkeit | 95 % | |

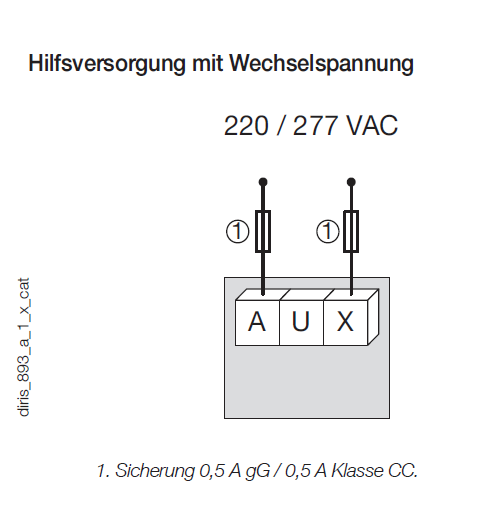

| Hilfsversorgungsspannung | Wechselspannung | 220 … 277 VAC |
| Toleranz bei AC | ± 15 % | |
| Frequenz | 50 / 60 Hz | |
| Verbrauch | 3 VA | |
| Impuls-, Alarm- und Steuerausgang | Anzahl | 1 |
| Typ | 8 bis 30 V DC | |
| Minimale Signalbreite | 10 ms | |
| Min. Weite zwischen 2 Impulsen | 18 ms | |

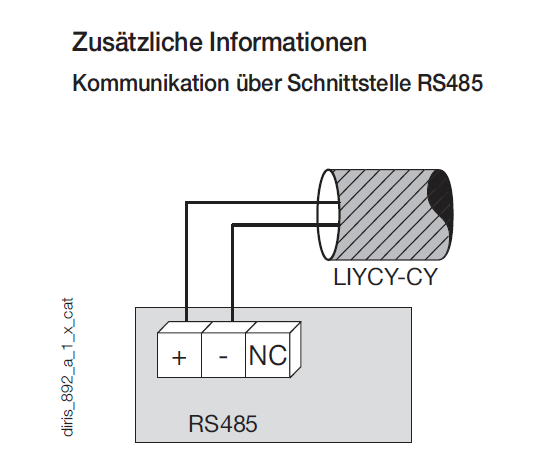

| Kommunikation | Anschluss | RS485 |
| Typ | 2 … 3 Draht half duplex | |
| Protokoll | MODBUS® im RTU-Modus | |
| MODBUS® Geschwindigkeit | 1200 … 38400 Bauds | |
| Impuls-, Alarm- und Steuerausgang | Anzahl | 1 |
| Versorgung | 8 bis 30 VDC | |
| Minimale Signalbreite | 10 ms | |
| Min. Weite zwischen 2 Impulsen | 18 ms | |
| Typ Optokoppler | IEC 62053-31 Klasse A (5 ... 30 VDC) | |
| Impulswertigkeit | 100 Wh,1 kWh, 10 kWh, 100 kWh, 1000 kWh, 10000kWh | |
| Impulsdauer | 100 ms, 200 ms, 300 ms, ..., 900 ms |

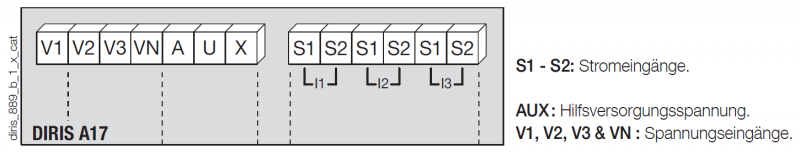

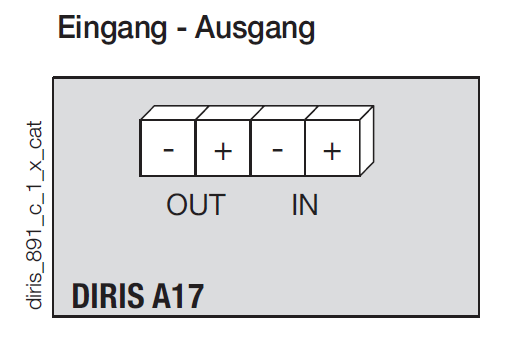

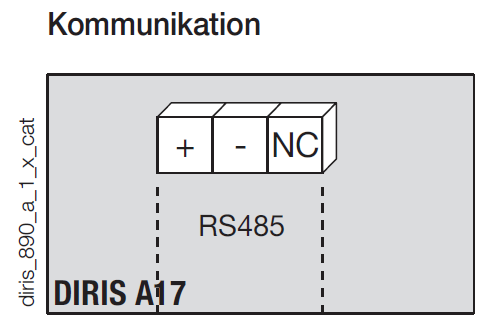

Klemmen

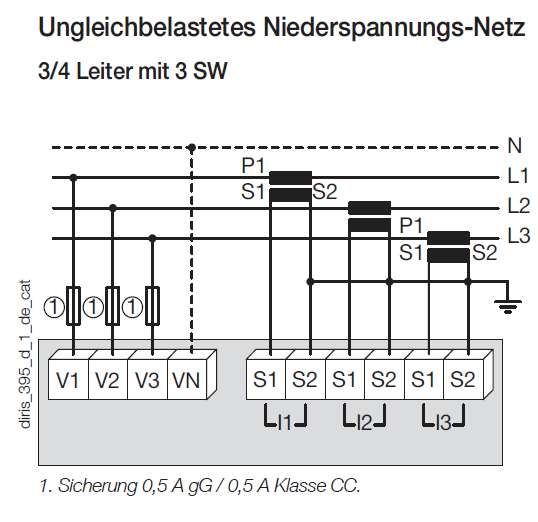

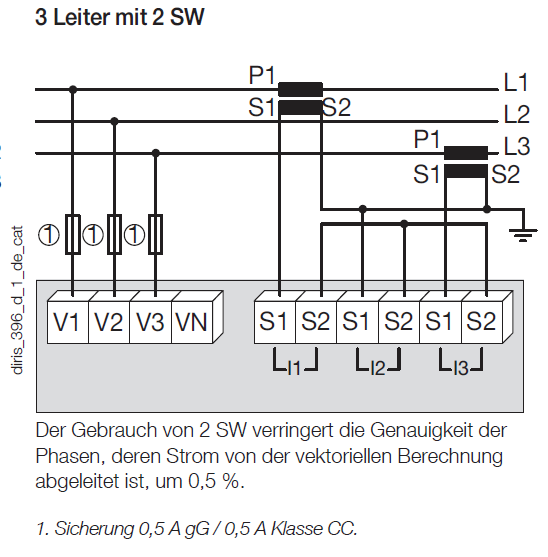

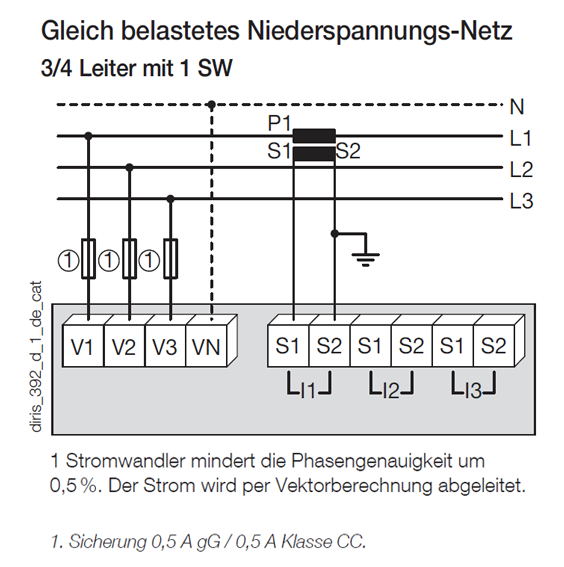

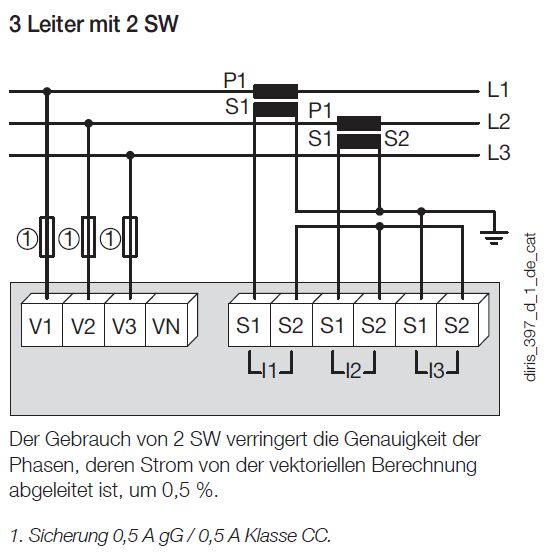

Anschluss
Empfehlung:
Im IT-Netz empfehlen wir, die Sekundärseite der SW nicht zu erden.
Beim Abklemmen des DIRIS müssen die Sekundärklemmen jedes Stromwandlers kurzgeschlossen werden.
| Artikel-Nr. | Typ |
|---|---|
| Grundgerät | |
| 48250101-04 | Diris A17 220 ... 277 VAC mit Impulsausgang |
| 48250102-04 | Diris A17 220 ... 277 VAC mit Schnittstelle RS485 Protokoll MODBUS |
| 48250103-04 | Diris A17 220 ... 277 VAC mit Schnittstelle RS485 Protokoll MODBUS + THD |
