Multifunktionsmessgerät DIRIS A14 für Verteilereinbau/Hutschienenmontage mit Energiezählung (MID)
Das DIRIS A14 ist ein modulares Multifunktionsmessgerät (MID) für elektrische Größen in Niederspannungsnetzen. Es ermöglicht, alle elektrischen Parameter anzuzeigen und die Mess-, Energiezählungs- und Kommunikationsfunktionen anzuwenden. Die Lösung für Industrie, Infrastruktur und Datenzentren.
Lieferbar in MID-Ausführung Module B+D.
Für Anwendungen, bei denen die Abrechnung der verbrauchten Energie erforderlich ist, sind die DIRIS A14-Geräte mit MID-Zertifizierung zu verwenden. Die Zertifizierung “Module B+D” bescheinigt die Überprüfung der Konzeption und des Herstellungsprozesses durch ein externes Labor.
Merkmale
- MID-Ausführung Module B+D
- Bidirektionale Zählung
- Multifunktionsmessung und Lastkurve
- Konformität mit der Norm IEC 61557-12
- Garantierter Anschluss
Bidirektionale Zählung (Vierquadrant)
Diese Funktion ermöglicht die Zählung im Erzeugermodus (generatorisch) oder im Verbrauchsmodus (motorisch).
Multifunktionsmessung und Lastkurve
Anzeige der Stromwerte (I, U, V, ΣP, ΣQ, ΣS, PF) und eine 7-tägige Lastkurve P+ über die Kommunikationsverbindung RS485.
Konformität mit der Norm IEC 61557-12
Als Spitzenreferenz, ist die IEC 61557-12 ein Hauptmerkmal für die gesamten PMDs (Performance Monitoring Devices). Die Entsprechung dieser Norm gewährleistet ein hohes metrologisches, mechanisches und Umwelt-Leistungsniveau der Anlage (EMV, Temperatur...).
Garantierter Anschluss
Das Gerät ist gegen falschen Anschluss Phase/Neutralleiter geschützt und ist in der Lage Verdrahtungsfehler zu erkennen.
Eigenschaften
- Ströme
- Momentanwerte: I1, I2, I3, In
- Max. Mittelwert: I1, I2, I3, In - Spannungen
- Momentan: V1, V2, V3, U12, U23, U31 - Leistungen
- Momentan: ΣP, ΣQ, ΣS
- Max. Mittelwert: ΣP, ΣQ, ΣS - Leistungsfaktor (cos ϕ)
- Momentan: Σ cos ϕ
- Max. Mittelwert: Σ cos ϕ
Summen-, Teil-Zähler
- Wirkenergie: + kWh, - kWh
- Blindenergie: + kvarh, - kvarh
Analyse der Oberschwingungen (über die Kommunikationsverbindung)
- Klirrfaktor (Rang 63)
- Ströme: thd I1, thd I2, thd I3
- Unverkettete Spannungen: thd V1, thd V2, thd V3
- Verkettete Spannungen: thd U12, thd U23, thd U31
- Umschaltbar auf 4-Tarif- Zählung
Verlauf (über die Kommunikationsverbindung)
- Wirkenergieverbrauch : Tag n-1 / Woche n-1, Monat n-1
- Lastkurve P+ : 10 Minuten auf 7 Tage mit Zeitprotokoll
- Digital RS485 (Modbus)
| IEC 61557-12 |
|---|
| IEC 62053-23 Klasse 2 |
| EN50470-1 |
| EN50470-3 Klasse C |
| Modulzahl | 4 |

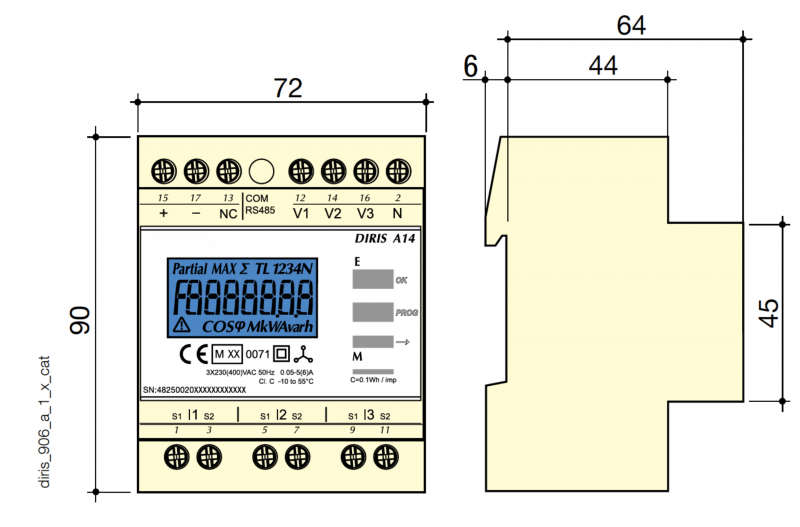

| Abmessungen BxHxT | 72 x 90 x 64 mm |
| Gehäuseschutzart | IP 20 |
| Schutzart Vorderseite | IP 51 |
| Typ der Anzeige | Hintergrundbeleuchtete LCD |
| Anschlussquerschnitt eindrähtig | 1,5 bis 10 mm² |
| Anschlussquerschnitt feindrähtig | 1 bis 6 mm² |
| Gewicht | 240 g |
Strommessung (TRMS)
| Über SW, primärseitig | 10 bis 2500 A |
| Über SW, primärseitig | 5 A |
| Bedarf der Eingänge | 0,6 VA |
| Startstrom (Ist) | 5 mA |
| Min. Strom (Imin) | 50 mA |
| Ausgleichstrom (Itr) | 250 mA |
| Referenzstrom (Iref) | 5 A |
| Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit | 0,5 % |
| Anhaltende Überlast | 6 A |
| Kurzzeitige Überlast | 120 A während 0,5 Sekunde |
Spannungsmessung (TRMS)
| Direktmessung (vier Leiter) | 50 bis 460 VAC |
| Bedarf der Eingänge | 2 VA |
| Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit | 0,2 % |
| Anhaltende Überlast | 480 V Phase/Phase |
Leistungsmessung
| Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit | 0,5 % |
Leistungsfaktormessung (cos ϕ)
| Aktualisierungsperiode der Messung | 1 s |
| Genauigkeit | 0,01 |
Energiegenauigkeit
| Wirkenergie (gemäß IEC 62053-22) | Klasse 0,5 S |
| Blindenergie (gemäß IEC 62053-23) | Klasse 2 |
| Wirkenergie (gemäß EN 50470) | Klasse C |
Hilfsstromversorgung
| Selbstversorgung | Ja |
| Frequenz | 50/60 Hz |
Kommunikation
| Anschluss | RS485 |
| Typ | 2 … 3 Draht half duplex |
| Protokoll | MODBUS® im RTU-Modus |
| MODBUS® Geschwindigkeit | 4800 … 38400 Bauds |
Betriebsbedingungen
| Betriebstemperatur | - 10 … + 55 °C |
| Lagerungstemperatur | - 20 … + 70 °C |
| Relative Luftfeuchtigkeit | 95 % kondensationsfrei |

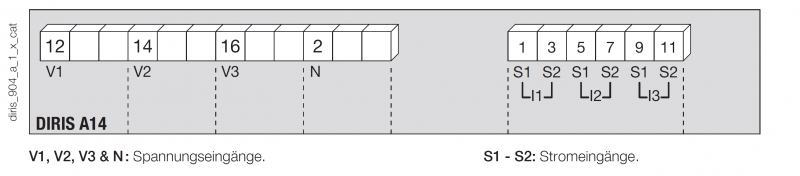

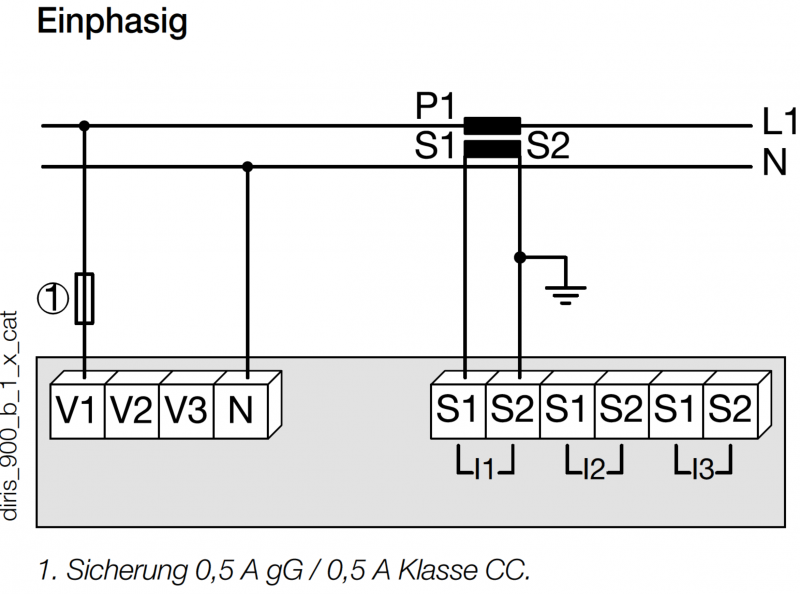

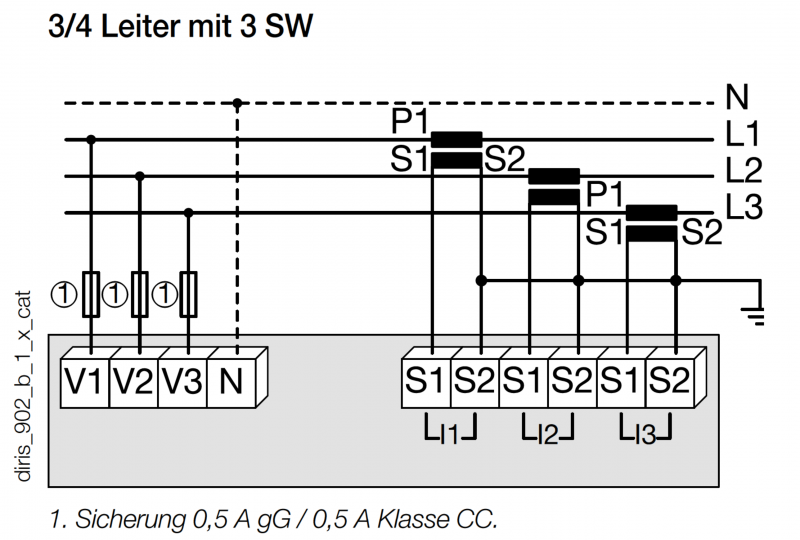

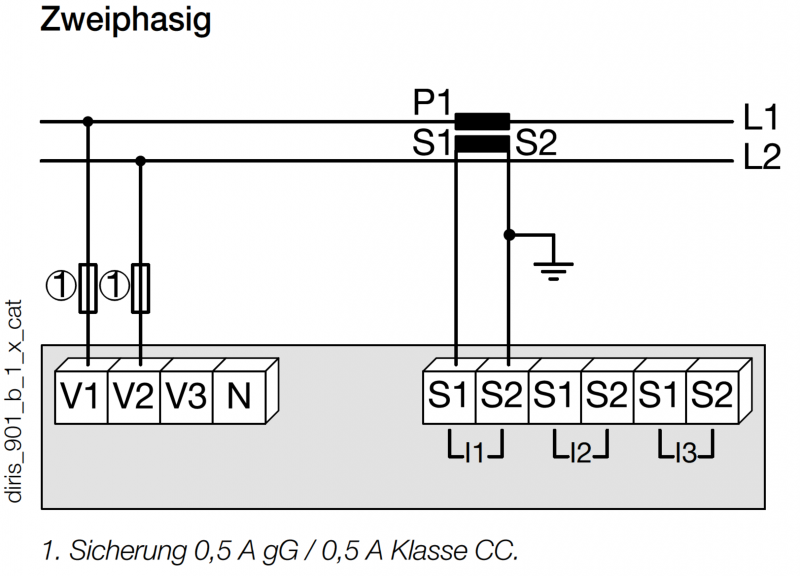

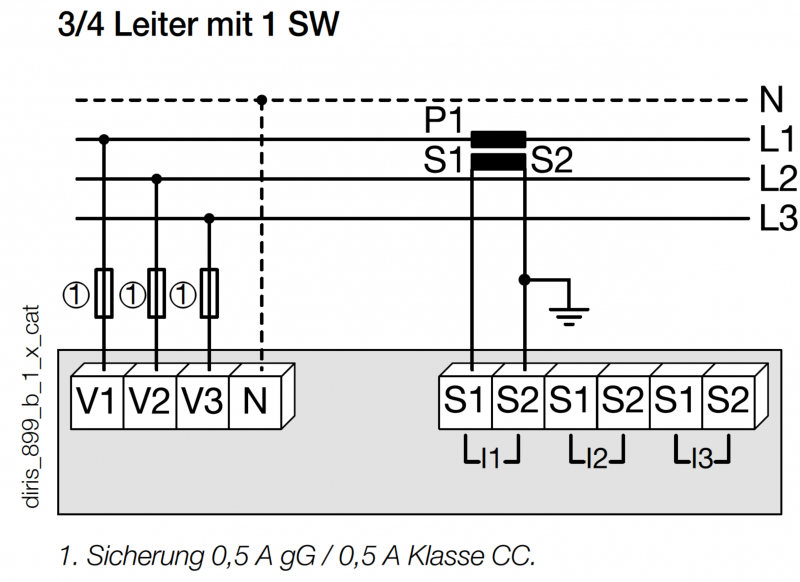

Gleich belastetes Niederspannungs-Netz
Empfehlung:
- Im IT-Netz empfehlen wir, die Sekundärseite der SW nicht zu erden.
- Beim Abklemmen des DIRIS müssen die Sekundärklemmen jedes Stromwandlers kurzgeschlossen werden.
Zusätzliche Informationen

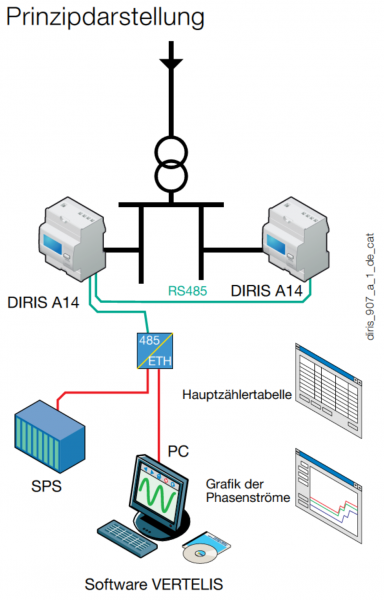

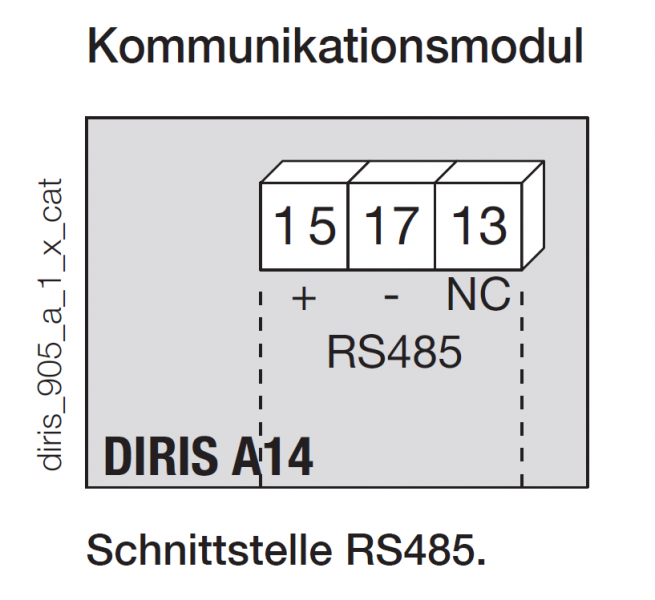

Kommunikation über Schnittstelle RS485
| Artikel-Nr. | Typ |
|---|---|
| 48250020-04 | Diris A14 MID + Schnittstelle RS 485 Protokoll MODBUS |
| 48250070-04 | Einbausatz (Zubehör) |
