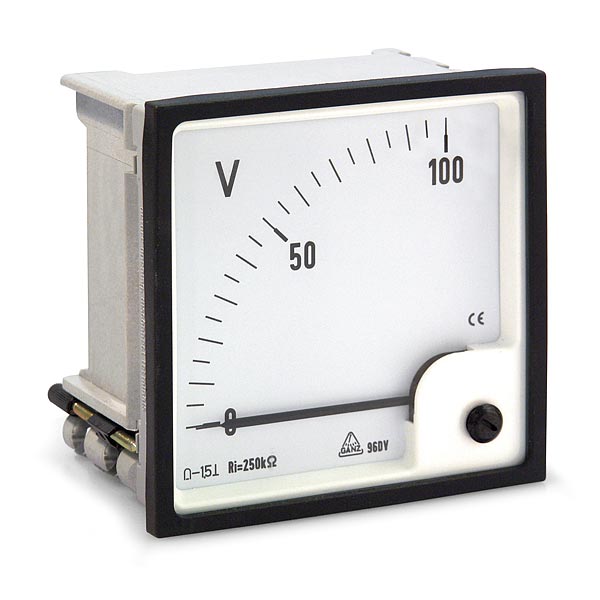

Drehspul- /Gleich- /DC-Messgerät DV

Analoges Drehspulmessgerät für Gleichspannung, Voltmeter, Typ DV, 48x48 mm, 72x72 mm, 96x96 mm, 144x144 mm

Drehspulvoltmeter zur Messung von Gleichspannung.
Quadratische Form für Einbau nach EN 60051-1...-9 und EN 61010-1.
Quadrantskala, Zeigerdrehpunkt rechts unten.

Technische Daten Drehspul- /Gleich- /DC-Messgerät DV
Typ 144 DV 96 DV 72 DV 48 DV
Messbereich 60 bis 600 mV
1 bis 600 V
x/60 oder x/150 mV
(Nebenwiderstand)		 60 bis 600 mV
1 bis 600 V
x/60 oder x/150 mV
(Nebenwiderstand)		 60 bis 600 mV
1 bis 600 V
x/60 oder x/150 mV
(Nebenwiderstand)		 60 bis 600 mV
1 bis 600 V
x/60 oder x/150 mV
(Nebenwiderstand)
Dauerüberlast 1,2 fach 1,2 fach 1,2 fach 1,2 fach
Abmessung
BxHxT mm		 144x144x62 (bis 6 V)
144x144x74 (ab 10 V)		 96x96x53 (bis 6 V)
96x96x68 (ab 10 V)		 72x72x53 (bis 6 V)
72x72x68 (ab 10 V)		 48x48x53 (bis 6 V)
48x48x68 (ab 10 V)
Ausschnitt-
maß mm		 138x138 92x92 68x68 45x45
