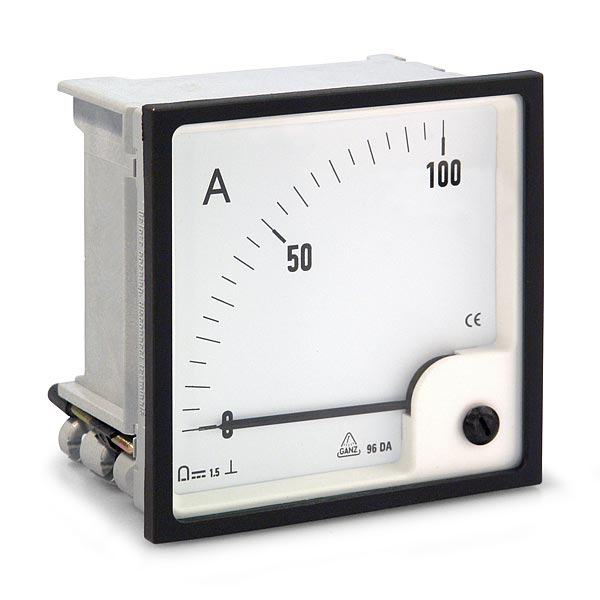

Drehspul- /Gleich- /DC-Messgerät DA

Analoges Drehspulmessgerät für Gleichstrom, Amperemeter, Typ DA, 48x48 mm, 72x72 mm, 96x96 mm, 144x144 mm

Drehspulamperemeter zur Messung von Gleichstrom.
Quadratische Form für Einbau nach EN 60051-1...-9 und EN 61010-1.
Quadrantskala, Zeigerdrehpunkt rechts unten.

Technische Daten Drehspul- /Gleich- /DC-Messgerät DA
Typ 144 DA 96 DA 72 DA 48 DA
Messbereich 50 bis 800 µA
1 bis 800 mA
4-20 mA
1 bis 40 A		 50 bis 800 µA
1 bis 800 mA
0-20 mA
4-20 mA1 bis 15 A
20 bis 100 A		 50 bis 800 µA
1 bis 800 mA
0-20 mA
4-20 mA
1 bis 15 A
20 bis 100 A		 50 bis 800 µA
1 bis 800 mA
0-20 mA
4-20 mA
1 bis 15 A
20 bis 100 A
Dauerüberlast 1,2 fach 1,2 fach 1,2 fach 1,2 fach
Abmessung
BxHxT mm		 144x144x60 (bis 6 A)
144x144x74 (ab 10 A)		 96x96x53 (bis 6 A)
96x96x68 (ab 10 A)		 72x72x53 (bis 6A)
72x72x68 (ab 10 A)		 48x48x53 (bis 6A)
48x48x53 (ab 10 A)
Ausschnitt-
maß mm		 138x138 92x92 68x68 45x45
