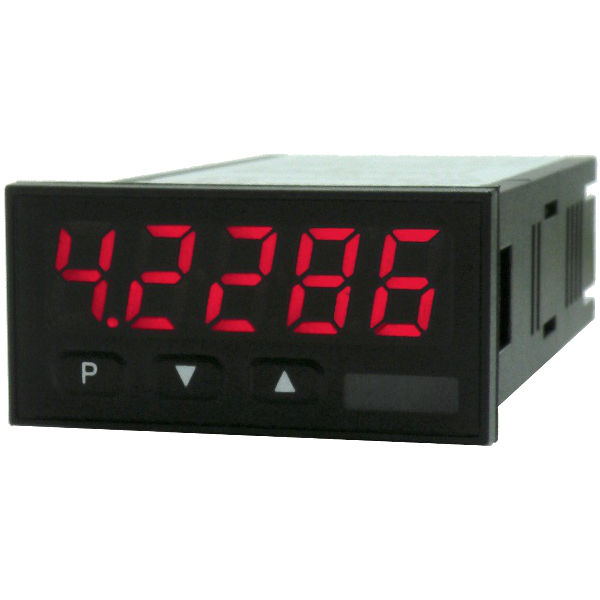

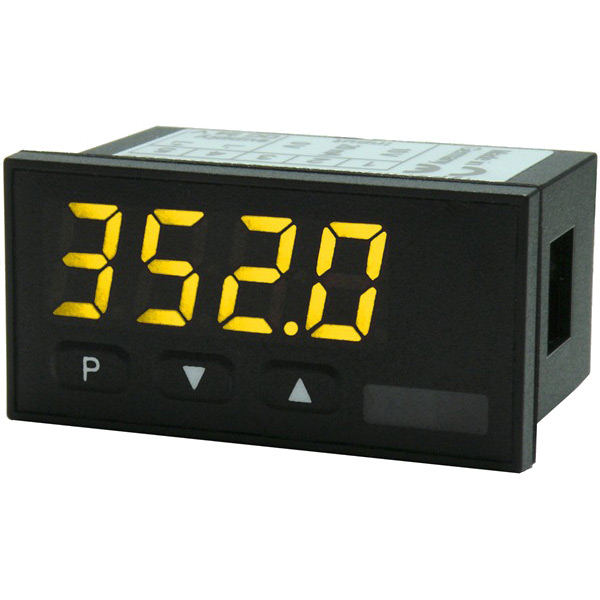

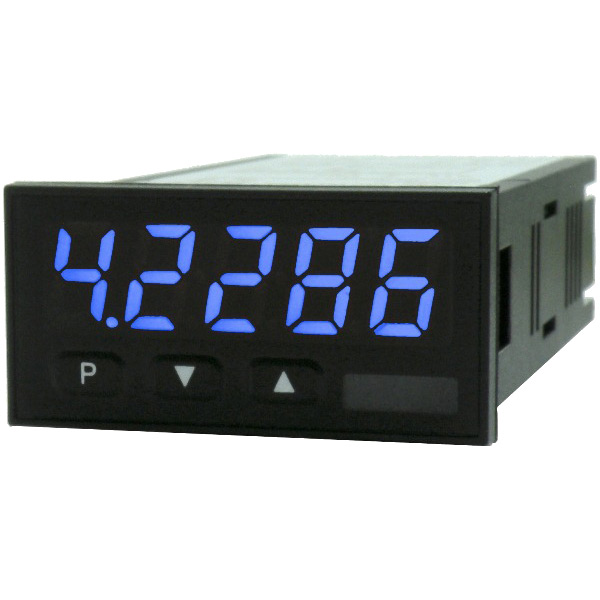

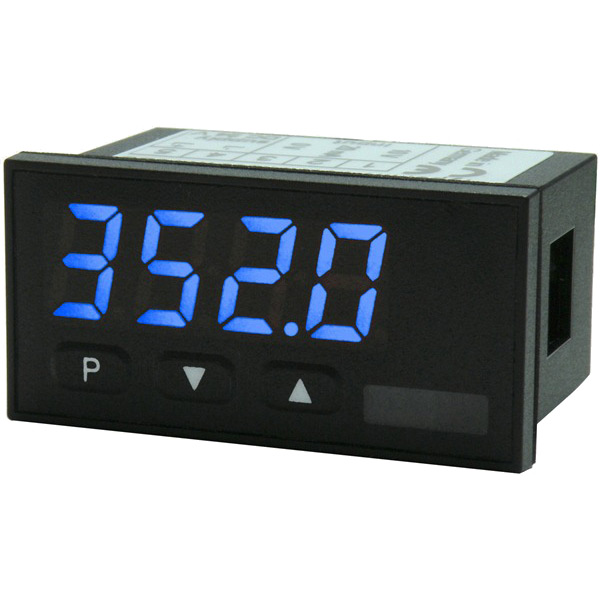

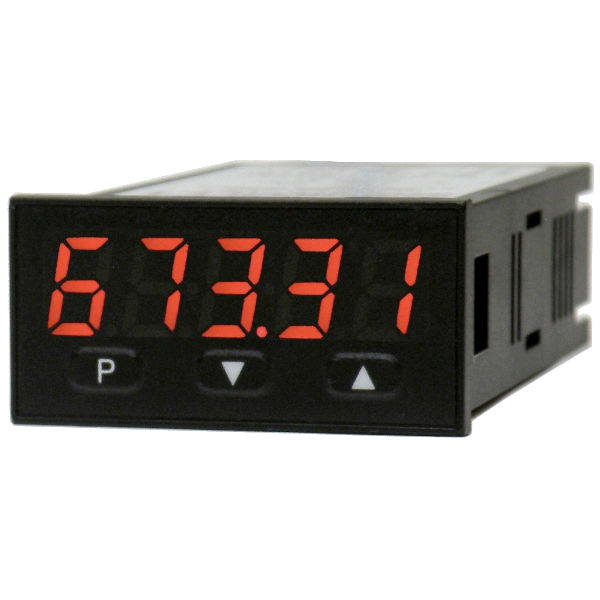

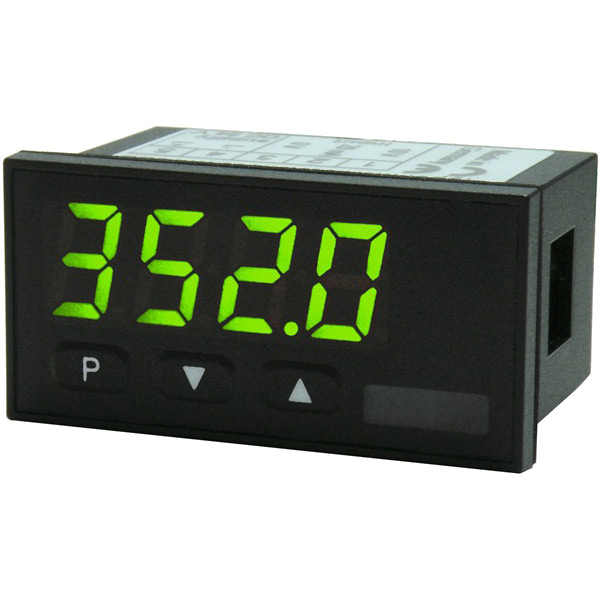

Widerstand Messgerät M1-7.../M3-7...
_
| Typ | M1 Widerstand | M3 Widerstand |
|---|---|---|
| Größe | 48 x 24 | 48 x 24 |
| Anzeige | 10 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
5-stellig 10 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -1999 bis 9999 | -19999 bis 99999 |
| Bedienung | frontseitig Folientastatur Schutzart IP65 | frontseitig Folientastatur Schutzart IP65 |
| Eingänge | Widerstand 0...1 kOhm Messspanne 0...1,1kOhm 0...10kOhm Messspanne 0...11kOhm 0...100kOhm Messspanne 0...110kOhm 0...1000kOhm Messspanne 0...1100kOhm |
Widerstand 1 k Ohm 10 k Ohm |
| Analogausgang | - | 0/4...20 mA 0...10 V 16 bit umschaltbar |
| Schaltausgang | - | 2 PhotoMos-Ausgänge (Schließer) 30 VDC/AC, 0,4 A |
| Schnittstelle | - | - |
| Spannungsversorgung | 24 VDC Andere Spannungsversorgungen auf Anfrage! |
24 VDC 100-240 VAC |
| Geberversorgung | - | - |
| Bemerkung | Einbautiefe: 54 mm (inkl. Steckklemme) 10 Punkte Linearisierung Tara-Funktion Anzeigenblinken bei Grenzwertüberschreitung / -unterschreitung Softwaretool zur Parametrierung über Schnittstelle |
Einbautiefe: 109 mm (inkl. Steckklemme) 30 Punkte Linearisierung Digitaleingang Hold- / Tara- / Arithmetische-Funktion Min/Max permanent Softwaretool zur Parametrierung über Schnittstelle |
| Artikel-Nr. | Farbe | Versorgung | Messeingang |
|---|---|---|---|
| M1-7VR4A.0506.770xx-09 | rot | 24VDC galv. getrennt | 0-10kOhm |
| M1-7VR4A.0606.770xx-09 | rot | 24VDC galv. getrennt | 0-100kOhm |
| M1-7VR4A.0706.770xx-09 | rot | 24VDC galv. getrennt | 0-1MOhm |
| M1-7VR4A.0806.770xx-09 | rot | 24VDC galv. getrennt | 0-1kOhm |
| M3-7VR5A.0006.770xx-09 | rot | 24VDC galv. getrennt | 1 kOhm, Bereich 0 bis 1,1 kOhm 10 kOhm, Bereich 0 bis 11 kOhm |
