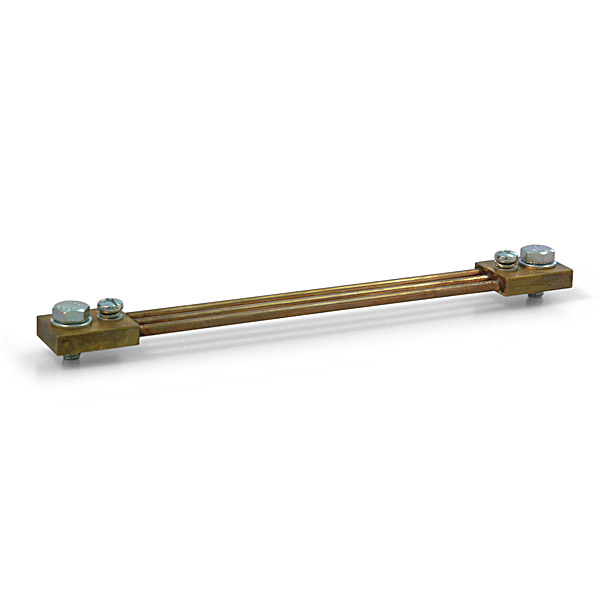

Nebenwiderstand / Shunt S-2
Der Gesamtwiderstand der Leitungen darf zwischen dem Shunt und dem Gerät 0,035 Ohm betragen und wird bei der Eichung des Gerätes berücksichtigt. Dieser Wert entspricht z.B. dem Widerstand eines 1 m langen Kupferleiterpaares mit einem Querschnitt von 1 mm².
| Typ | S-2 | S-2 | S-2 | S-2 | S-2 | S-2 | S-2 |
|---|---|---|---|---|---|---|---|
| Messbereich in A |
1/1,5/2,5/ 4/6/10/15/ 25 |
40/60/ 100/150 |
250 | 400/600 | 1000 | 1500 | ab 2000 |
| Spannungs- abfall in mV |
.../150 | .../150 | .../150 | .../150 | .../150 | .../150 | .../150 |
| Ausführung | auf Iso- lierplatte |
selbst- tragend |
selbst- tragend |
selbst- tragend |
selbst- tragend |
selbst- tragend |
selbst- tragend |

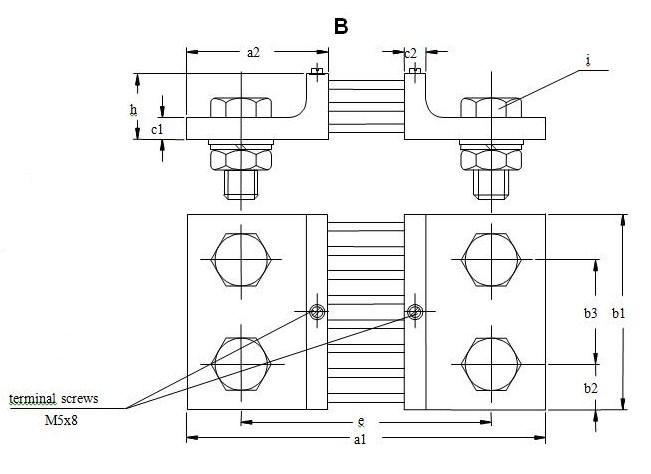

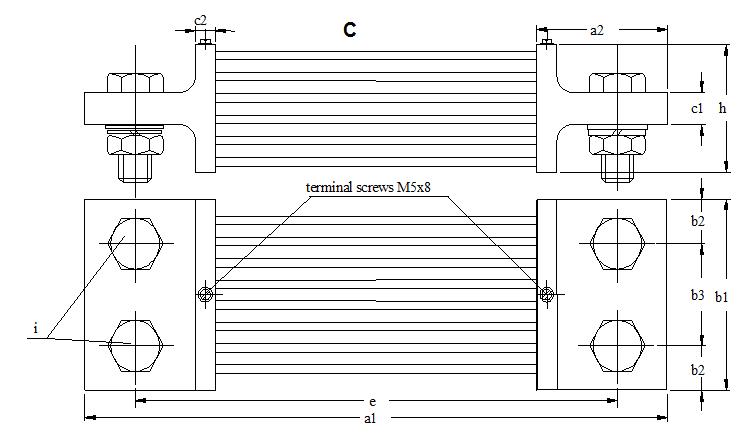

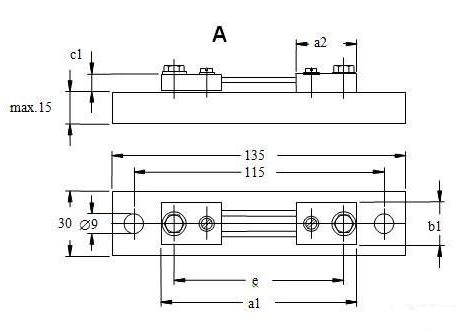

| Bild | A | A | B | B | B | C | auf Anfrage |
| a1 mm | 90 | 225 | 270 | 270 | 290 | 290 | auf Anfrage |
| a2 mm | 28 | 33 | 55 | 55 | 65 | 65 | auf Anfrage |
| b1 mm | 20 | 25 | 30 | 40 | 70 | 90 | auf Anfrage |
| b2 mm | - | - | 15 | 20 | 35 | 21 | auf Anfrage |
| b3 mm | - | - | - | - | - | 48 | auf Anfrage |
| c1 mm | 8 | 8 | 10 | 10 | 10 | 15 | auf Anfrage |
| c2 mm | - | - | 10 | 10 | 10 | 10 | auf Anfrage |
| e mm | 78 | 205 | 230 | 230 | 240 | 240 | auf Anfrage |
| h mm | - | - | 50 | 50 | 60 | 60 | auf Anfrage |
| i mm | M5x12 | M8x15 | M12x50 | M16x45 | M20x50 | M16x60 | auf Anfrage |
