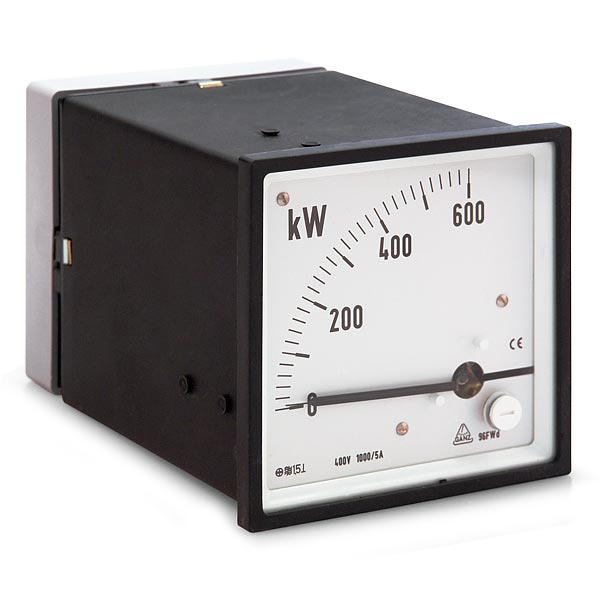

Leistungsmessgerät FWa/FWb/FWc/FWd
Mit elektrodynamischem Messwerk zur Messung der Wirkleistung
in Wechselstrom- bzw. Drehstromnetzen. Quadratische Form für
Einbau nach EN 60051-1...-9 und EN 61010-1. Quadrantskala, Zeigerdrehpunkt rechts unten.
| Typ | 144 FWa | 96 FWa | 144 FWb | 96 FWb |
|---|---|---|---|---|
| Messbereich | 100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
| Messung für | ||||
| Leistungs- aufnahme |
max. 3,5 VA | max. 3,5 VA | max. 3,5 VA | max. 3,5 VA |
| Dauer- überlast |
1,2 fach | 1,2 fach | 1,2 fach | 1,2 fach |
| Frequenz Hz | 50 | 50 | 50 | 50 |
| Abmessung BxHxT mm |
144x144x90 | 96x96x87 | 144x144x90 | 96x96x87 |
| Ausschnitt- maß mm |
138x138 | 92x92 | 138x138 | 92x92 |

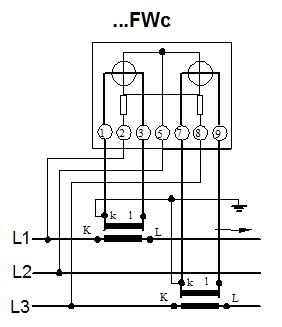

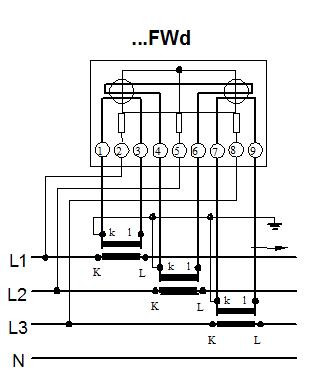

| Typ | 144 FWc | 96 FWc | 144 FWd | 96 FWd |
|---|---|---|---|---|
| Messbereich | 100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
| Messung für | 100 bis 500 V x/5 o. x/1 A (Wandler) |
|||
| Dauer- überlast |
1,2 fach | 1,2 fach | 1,2 fach | 1,2 fach |
| Frequenz Hz | 50 | 50 | 50 | 50 |
| Leistungs- aufnahme |
max. 3,5 VA | max. 3,5 VA | max. 5,5 VA | max. 5,5 VA |
| Abmessung BxHxT |
144x144x121 | 96x96x120 | 144x144x121 | 96x96x120 |
| Ausschnitt- maß |
138x138 | 92x92 | 138x138 | 92x92 |
| Mess- bereich |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
100 bis 500 V x/5 o. x/1 A (Wandler) |
