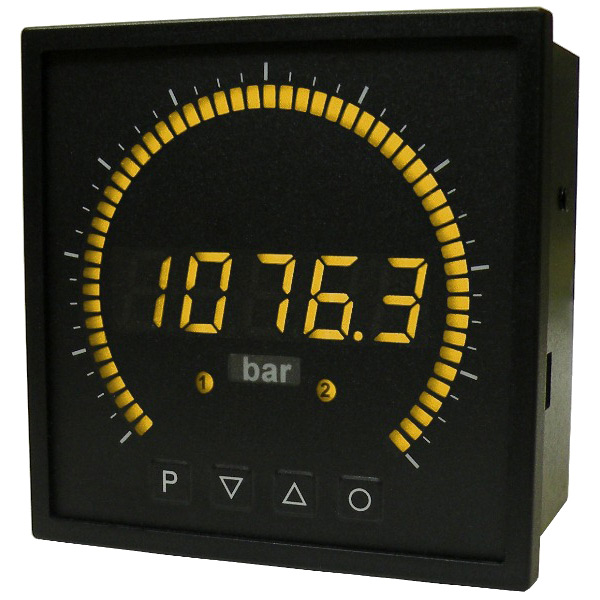

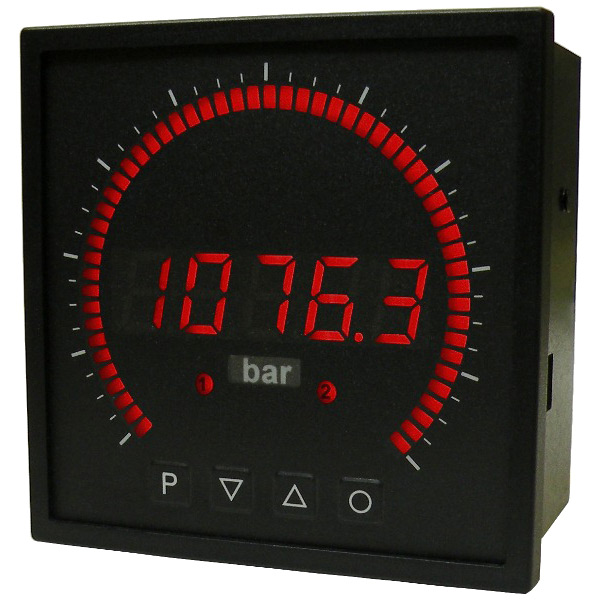

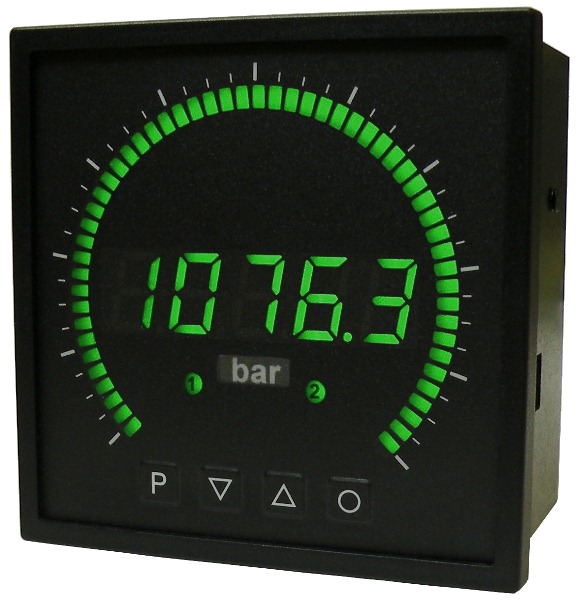

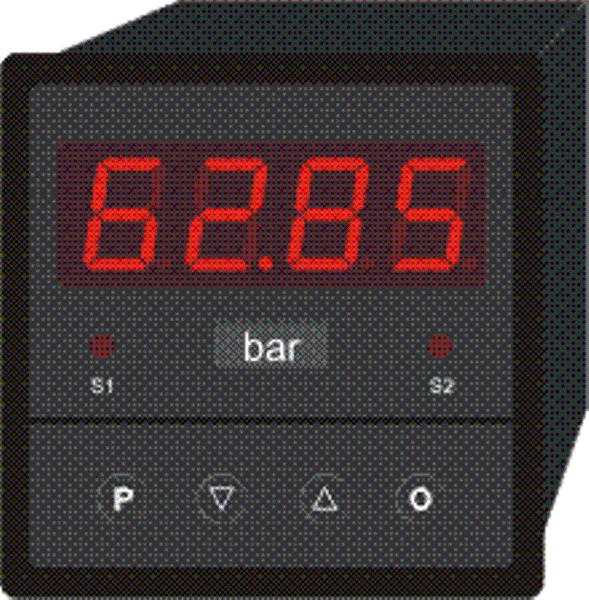

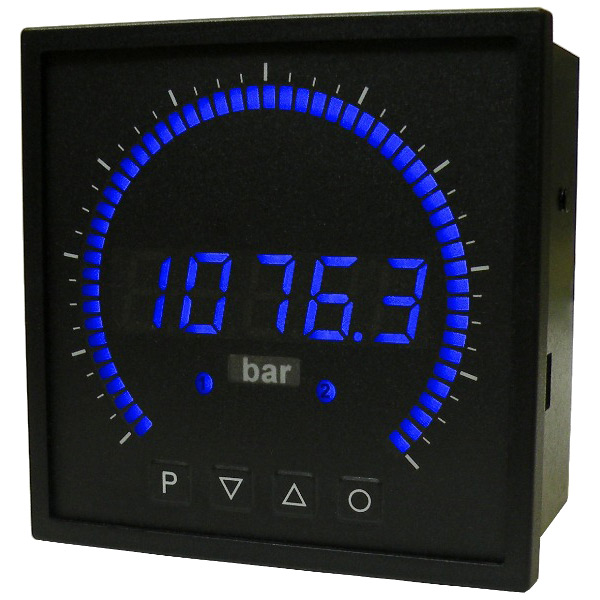

Gleichstrom/-spannung/DC Messgerät M2-2VR4C.../MB2
_
| Typ | M2-2VR4C | MB2 |
|---|---|---|
| Größe | 96 x 96 | 96 x 96 |
| Anzeige | 4-stellig 20 mm Ziffernhöhe Farbe: rot |
5-stellig 14 mm Ziffernhöhe Farbe: rot 55 Punkte Bargraphanzeige, rot |
| Anzeigebereich | -999...9999 | -19999 bis 99999 |
| Bedienung | frontseitig Folientastatur Schutzart IP65 | frontseitig Folientastatur Schutzart IP65 |
| Eingänge | 0...10 V 0...20 mA optional mit Schaltpunkten |
0...10 V 0...20 mA 4...20 mA |
| Analogausgang | 0/4...20 mA 0...10 V |
0...10 V 0/4...20 mA |
| Schaltausgang | 250 VAC / 2 AAC ; 30 VDC / 2 ADC | 250 V / 5 AAC, 30 V / 5 ADC 2 Relais (Wechsler) |
| Schnittstelle | - | - |
| Spannungsversorgung | 230 VAC | 100-240 VAC 10-40 VDC |
| Geberversorgung | 24 VDC / 50 mA | 24 VDC / 50 mA 10 VDC / 20 mA |
| Bemerkung | einstellbarer Balken- oder Dotbetrieb Betrieb mit permanenter Mittelpunktanzeige Bargraphausrichtung: 270° Min-/Max-Speicher 30 zusätzliche parametrierbare Stützpunkte Anzeigenblinken bei Grenzwertüberschreitung/-unterschreitung Null-Taste zum Auslösen von Hold, Tara permanente Min/Max-Wertemessung Volumenmessung (Totalisator) mathematische Funktionen wie Kehrwert, radizieren, quadrieren oder runden Sollwertgeber gleitende Mittelwertbildung Helligkeistregelung Programmiersperre über Codeeingabe Schutzart IP65 frontseitig steckbare Schraubklemme optional: Geberversorgung und Digitaleingang optional: Analogausgang optional: Schnittstelle RS232 oder RS485 Zubehör: PC basiertes Konfigurationskit PM-TOOL mit CD und USB-Adapter für Anzeigen ohne Tastatur und zur einfachen Parametrierung von Standardgeräten |
| Artikel-Nr. | Farbe | Versorgung | Messeingang | Geberversorgung |
|---|---|---|---|---|
| MB2-2VR5RR.0001.S72AD-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0/4-20mA, 0-10VDC | |
| MB2-2VR5RR.0001.W72AD-09 | rot | 10...40VDC/18...30VAC | 0/4-20mA, 0-10VDC | |
| MB2-2VR5RR.00X1.S72AD-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0/4-20mA, 0-10VDC | |
| MB2-2VR5RR.0301.S72AD-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0/4-20mA, 0-10VDC | 24VDC/50mA |
| MB2-2VR5RR.03X1.S72AD-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0/4-20mA, 0-10VDC | 24VDC/50mA |
| MB2-2VR5RR.03X1.W72AD-09 | rot | 10...40VDC/18...30VAC | 0/4-20mA, 0-10VDC | 24VDC/50mA |
