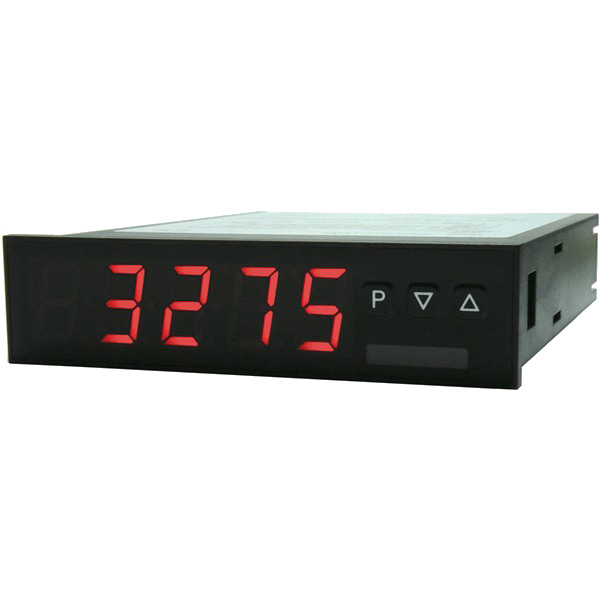

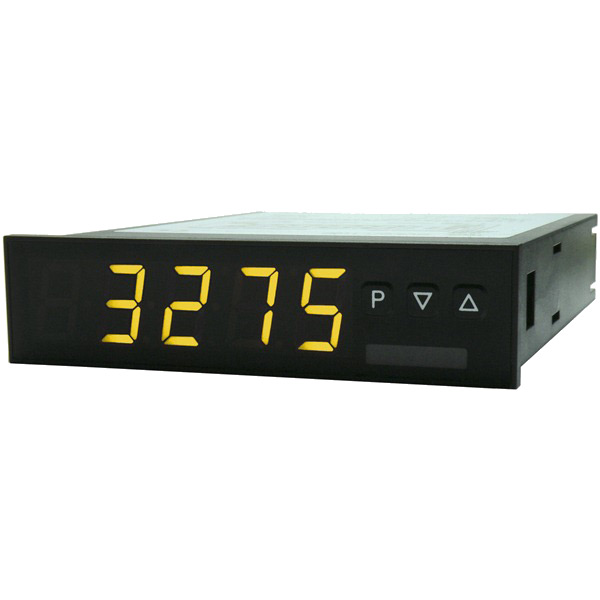

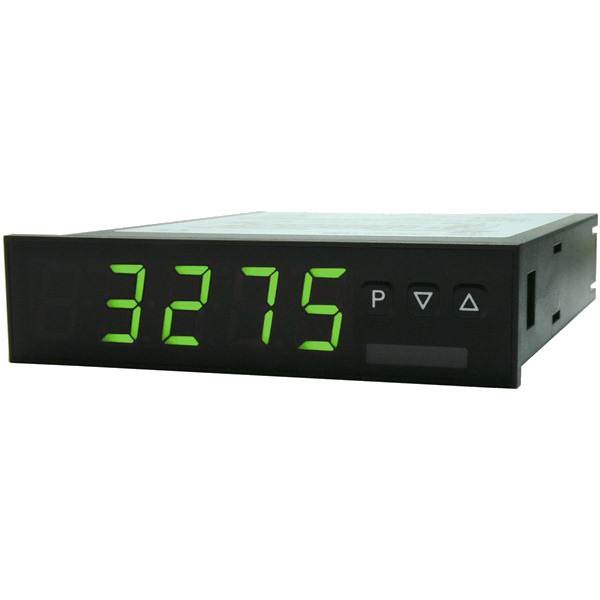

Frequenzmessung Messgerät M3-3
_
| Typ | M3 Frequenz |
|---|---|
| Größe | 96 x 24 |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | 0 bis 99999 |
| Bedienung | frontseitig Folientastatur Schutzart IP65 |
| Eingänge | Frequenz 0,01 bis 999,99 Hz 3-Leiter PNP/NPN, Namur, Impulseingang, TTL-Signale |
| Analogausgang | 0/4...20 mA 0...10 V 16 bit umschaltbar |
| Schaltausgang | 2 Relaisausgänge 230 VAC / 5 A; 30 VDC / 2 A |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt |
| Spannungsversorgung | 100-240 VAC 10-30 VDC |
| Geberversorgung | 10 VDC / 20 mA (inkl. Digitaleingang) 24 VDC / 50 mA (inkl. Digitaleingang) |
| Bemerkung | Einbautiefe: 154 mm (inkl. Steckklemme) 30 Punkte Linearisierung Hold- / Tara- / Arithmetische-Funktion Min/Max permanent Volumenmessung (Totalisator) Softwaretool zur Parmetrierung über Schnittstelle Impulsausgang: Transistorausgang PNP 24 V max. 10 kHz |
| Artikel-Nr. | Farbe | Versorgung | Messeingang | Ausgang | Geberversorgung |
|---|---|---|---|---|---|
| M3-3FR5B.0307.670xx-09 | rot | 10-30VDC galv. getrennt | 0,01Hz bis 999,99 kHz | 24VDC/50mA | |
| M3-3FR5B.0307.S70xx-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0,01Hz bis 999,99 kHz | 24VDC/50mA | |
| M3-3FR5B.0307.S72xx-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0,01Hz bis 999,99 kHz | 24VDC/50mA | |
| M3-3FR5B.03X7.S72xx-09 | rot | 100-240VAC 50/60Hz, +/- 10% | 0,01Hz bis 999,99 kHz | 24VDC/50mA |
