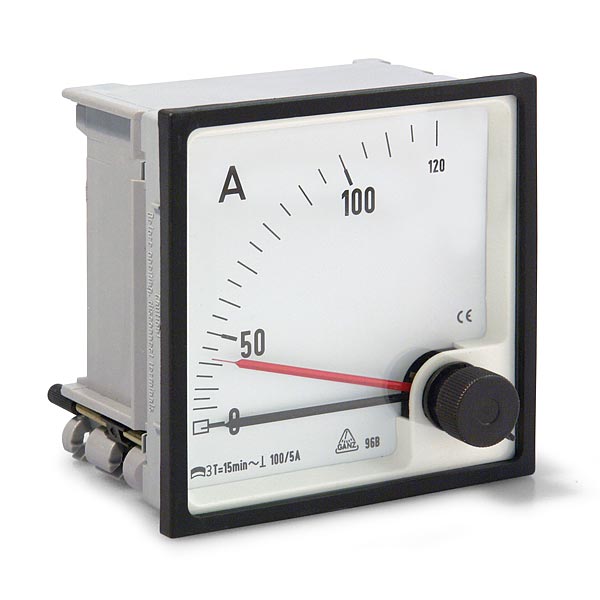

Dreheisen-/Wechsel-/AC-Messgerät B
Dreheisenamperemeter zur Messung von Wechselstrom mit Bimetall- und Dreheisenmesswerk zur Anzeige des Mittelwertes des in einer bestimmten Zeitdauer fließenden Stromes mit rotem Schleppzeiger.
Drehknopf plombierbar.
Quadratische Form für Einbau nach EN 60051-1...-9 und EN 61010-1.
Quadrantskala, Zeigerdrehpunkt rechts unten.
| Typ | 96 B | 72 B | 48 B |
|---|---|---|---|
| Messbereich | 5 bis 4000 A x/5 o. x/1 A (Wandler) |
5 bis 4000 A x/5 o. x/1 A (Wandler) |
5 bis 4000 A x/5 o. x/1 A (Wandler) |
| Zeitbereich | 15 min. Standard 8 min auf Bestellung |
15 min. Standard 8 min auf Bestellung |
15 min. Standard 8 min auf Bestellung |
| Leistungs- aufnahme |
max. 3 VA | max. 3 VA | max. 3 VA |
| Dauerüberlast | 1,2 fach | 1,2 fach | 1,2 fach |
| Frequenz Hz | 50 | 50 | 50 |
| Abmessung BxHxT mm |
96x96x52 | 72x72x60 | 48x48x70 (Wandler x/5) 48x48x100 (Wandler x/1) |
| Ausschnitt- maß mm |
92x92 | 68x68 | 45x45 |
