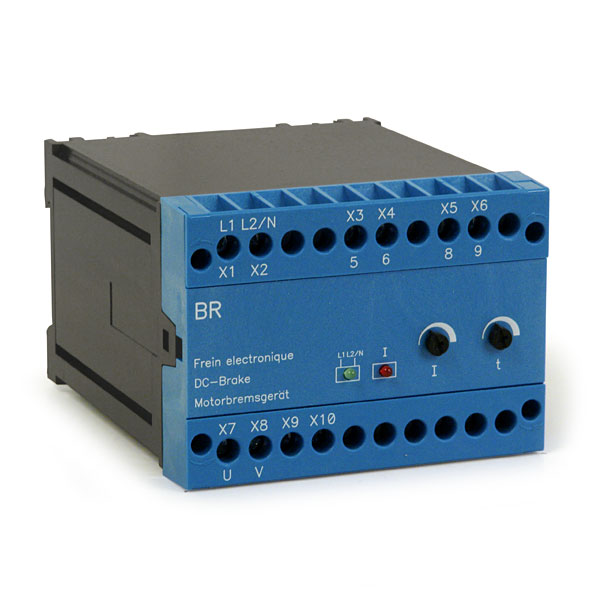

Bremsgerät Typ BR 10-600 A

Bremsgerät Typ BR, Gleichstrombremsung mit Einweggleichrichtung, für alle Asynchronmotoren geeignet, verschleiß- und wartungsfrei, Bremsschütz integriert bei Geräten bis 20 A
Merkmale
  • Gleichstrombremsung mit Einweggleichrichtung
  • für alle Asynchronmotoren geeignet
  • einfacher Einbau, auch in bestehende Anlagen
  • Verschleiß- und Wartungsfreiheit
  • Sonderspannungen bis 600V, bei 20A-Geräten
  • Sonderspannungen bis 690V, bei Geräten ab 40A
  • Bremsschütz integriert, bei Geräten bis 20A
  • zum Aufschnappen auf 35mm Normschiene, bei Geräten bis 20A
  • Schutzart IP 20 (BR 230/400-10 ... 20)
  • Schutzart IP 00 (BR 230/400-40 ... 600)
Anwendungen
  • Sägemaschinen
  • Zentrifugen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Förderanlagen
Bestellnummern Bremsgeräte BR 10 bis 600 A
Artikel-Nr. Name Netz-
spannung		 Geräte-
nennstrom		 Motor-
leistung
2160022010-08 BR 230-10 230 V 10 A 1,1 kW
2160038010-08 BR 400-10 400 V 10 A 2,2 kW
2160240010-08 BR 400-10 20s 400 V 10 A 2,2 kW
2160050010-08 BR 500-10 500 V 10 A 2,2 kW
2160038100-08 BR 400-100 400 V 100 A 22 kW
2160022020-08 BR 230-20 230 V 20 A 3,2 kW
2160038020-08 BR 400-20 400 V 20 A 5,5 kW
2161238020-08 BR 400-20 ZBK 400 V 20 A 5,5 kW
2160050020-08 BR 500-20 500 V 20 A 5,5 kW
2160060020-08 BR 600-20 600 V 20 A 7,5 kW
2160022200-08 BR 230-200 230 V 200 A 30 kW
2160038200-08 BR 400-200 400 V 200 A 55 kW
2160022040-08 BR 230-40 230 V 40 A 5,5 kW
2160038040-08 BR 400-40 400 V 40 A 7,5 kW
2160050040-08 BR 500-40 500 V 40 A 7,5 kW
2160069040-08 BR 690-40 690 V 40 A 11 kW
2160022400-08 BR 230-400 230 V 400 A 60 kW
2160038400-08 BR 400-400 400 V 400 A 110 kW
2160050400-08 BR 500-400 500 V 400 A 125 kW
2160038060-08 BR 400-60 400 V 60 A 15 kW
2160038600-08 BR 400-600 400 V 600 A 160 kW
Bestellnummern Bremsgeräte BR 10 bis 600 A
Artikel-Nr. Name Netz-
Spannung		 Geräte-
Nennstrom		 Option
2970023100-08 VB 230-100 230 V 100 A
2970023200-08 VB 230-200 230 V 200 A
2970023400-08 VB 230-400 230 V 400 A
2970040040-08 VB 400-40 400 V 40 A
2971140040-08 VB 400-40 AC 400 V 40 A AC
2972140040-08 VB 400-40 PC 400 V 40 A PC
2970040060-08 VB 400-60 400 V 60 A
2973140060-08 VB 400-60 APC 400 V 60 A APC
2972140060-08 VB 400-60 PC 400 V 60 A PC
2970040100-08 VB 400-100 400 V 100 A
2971140100-08 VB 400-100 AC 400 V 100 A AC
2973140100-08 VB 400-100 APC 400 V 100 A APC
2972140100-08 VB 400-100 PC 400 V 100 A PC
2970040200-08 VB 400-200 400 V 200 A
2971140200-08 VB 400-200 AC 400 V 200 A AC
2973140200-08 VB 400-200 APC 400 V 200 A APC
2972140200-08 VB 400-200 PC 400 V 200 A PC
2979040200-08 VB 400-200, 600s 400 V 200 A 600s
2970040400-08 VB 400-400 400 V 400 A
2971140400-08 VB 400-400 AC 400 V 400 A AC
2973140400-08 VB 400-400 APC 400 V 400 A APC
2970040600-08 VB 400-600 400 V 600 A
2971140600-08 VB 400-600 AC 400 V 600 A AC
2973140600-08 VB 400-600 APC 400 V 600 A APC
2970869040-08 VB 690-40 BC UH 230VAC 690 V 40 A BC, Vers.-Sp. 230 V
2972369060-08 VB 690-60 PBC UH 230VAC 690 V 60 A PBC, Vers.-Sp. 230 V
2970369200-08 VB 690-200 BC UH 230VAC 690 V 200 A BC, Vers.-Sp. 230 V
2970369400-08 VB 690-400 BC UH 230VAC 690 V 400 A BC, Vers.-Sp. 230 V

Netzspannung:
BR 230...220/240 V +/- 10 % 50/60 Hz
BR 400...380/415 V +/- 10 % 50/60 Hz
andere Spannungen auf Anfrage
