D02 - Lasttrennschalter m. Blinkfunktion II
D02 - Sicherungslasttrennschalter mit Blinkfunktion
Vollcodierung für ALLE Stromstärken
Merkmale
Nennstromunverwechselbarkeit durch Vollcodierung
Das System codiert durchgängig gegenüber allen Amperestufen.
Auch zwischen den neuen Stufen 13, 32 und 40A.
| Typ | Lasttrennschalter m. Blinkfunktion II |
|---|---|
| Klassifizierung | Sicherungslasttrennschalter |
| Vorschrift | IEC 947-3 |
| geeignet für Sicherungen | D01: 1, 2, 4, 6, 10, 13, 16; D02: 20, 25, 32, 35, 40, 50, 63AgL, gG, aM |
| Brandklasse / Kriechstromfestigkeit | UL94 / V0, Glühdrahtprüfung 960°C / CTI 600 |
| Schutzart / Berührungsschutz | IP 20 / finger- und handrückensicher |
| -AC | 400V |
| -DC | 1-polig 110V, 2-polig 220V |
| Bemessungsbetriebsstrom Ie | 63A |
| Überspannungskategorie/Verschmutzungsgrad | IV/3 (DIN VDE 0110) |
| Bemessungsstossspannungsfestigkeit Uimp | 6000V |
| Anschlusstechnik | Edelstahl Käfigklemme 1,5...35mm2; MD 4Nm, Pozidriv |
| Bemessungskurzschlusseinschaltvermögen Icm | 50kAeff |
| Schaltkategorie | AC 22B, DC21B |

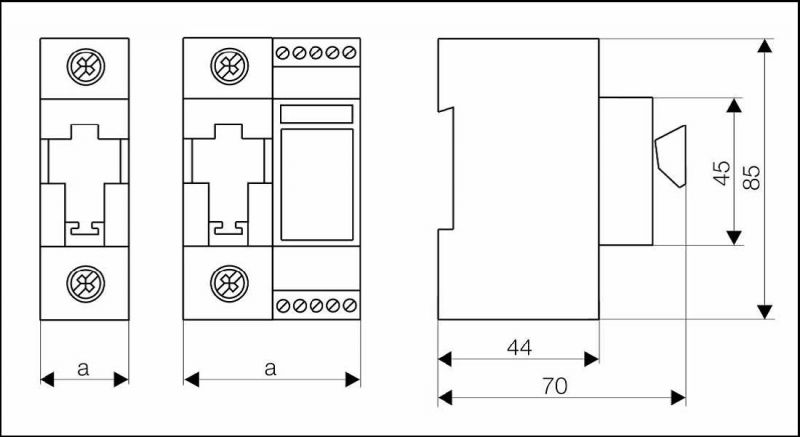

Lasttrennschalter m. Blinkfunktion II
| Artikel-Nr. | Typ | VPE |
|---|---|---|
| 102651-14 | 1-polig | 12 |
| 102652-14 | 2-polig | 6 |
| 102653-14 | 3-polig | 4 |
| 102641-14 | 1-polig+N | 6 |
| 102643-14 | 3-polig+N | 3 |
| 102851-14 | 1-polig mit Hilfsschalter für Schalterstellung | 6 |
| 102852-14 | 2-polig mit Hilfsschalter für Schalterstellung | 4 |
| 102853-14 | 3-polig mit Hilfsschalter für Schalterstellung | 3 |
| 102841-14 | 1-polig+N mit Hilfsschalter für Schalterstellung | 4 |
| 102843-14 | 3-polig+N mit Hilfsschalter für Schalterstellung | 2 |

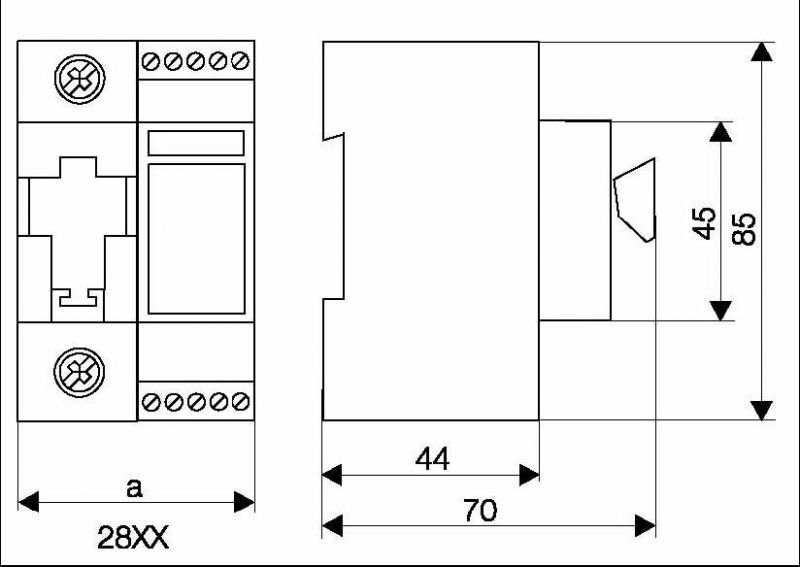

Lasttrennschalter m. Blinkfunktion II Hauptschutz
| Artikel-Nr. | Typ | VPE |
|---|---|---|
| 102751-14 | 1-polig, mit Sicherungsüberwachung 60-230/400V AC | 6 |
| 102752-14 | 2-polig, mit Sicherungsüberwachung 60-230/400V AC | 4 |
| 102753-14 | 3-polig, mit Sicherungsüberwachung 60-230/400V AC | 3 |
| 102741-14 | 1-polig+N, mit Sicherungsüberwachung 60-230/400V AC | 4 |
| 102743-14 | 3-polig+N, mit Sicherungsüberwachung 60-230/400V AC | 2 |
| 102751-14 | 1-polig, mit Sicherungsüberwachung 60-110V DC | 6 |
| 102752-14 | 2-polig, mit Sicherungsüberwachung 60-220V DC | 4 |
| 102711-14 | 1-polig, mit Sicherungsüberwachung 24-60V AC/DC | 6 |
| 102712-14 | 2-polig, mit Sicherungsüberwachung 24-60V AC/DC | 4 |
| 102713-14 | 3-polig, mit Sicherungsüberwachung 24-60V AC/DC | 3 |
Lasttrennschalter m. Blinkfunktion II, Blinkstecker
| Artikel-Nr. | Typ | Farbe | VPE |
|---|---|---|---|
| 102601-14 102401-14 102501-14 |
1 Set 1A | orange | 1/12 |
| 102602-14 102402-14 102501-14 |
1 Set 2A | rosa | 1/12 |
| 102604-14 102404-14 102504-14 |
1 Set 4A | braun | 1/12 |
| 102606-14 102406-14 102506-14 |
1 Set 6A | grün | 1/12 |
| 102610-14 102410-14 102510-14 |
1 Set 10A | rot | 1/12 |
| 102613-14 102413-14 102513-14 |
1 Set 13A | ocker | 1/12 |
| 102616-14 102416-14 102516-14 |
1 Set 16A | grau | 1/12 |
| 102620-14 102420-14 102520-14 |
1 Set 20A | blau | 1/12 |
| 102625-14 102425-14 102525-14 |
1 Set 25 A | gelb | 1/12 |
| 102632-14 102432-14 102532-14 |
1 Set 32A | lila | 1/12 |
| 102635-14 102435-14 102535-14 |
1 Set 35A | schwarz | 1/12 |
| 102640-14 102440-14 102540-14 |
1 Set 40A | violett | 1/12 |
| 102650-14 102450-14 102550-14 |
1 Set 50A | weiss | 1/12 |
| 102663-14 102463-14 102563-14 |
1 Set 63A | kupfer | 1/12 |
Kurzschlussstecker als Trennmesser, 1 Set 3 Stück
| Artikel-Nr. | Typ |
|---|---|
| 102300-1-14 | Aufdruck: „Blindstöpsel“ |
| 102300-2-14 | Aufdruck: Elektroblitz weiss |
Wiedereinschaltsperre in der Klickbox für Hutschiene
| Artikel-Nr. | Typ | Farbe | VPE |
|---|---|---|---|
| 102007-1-14 | Zylinderschloss 5A5 | schwarz | 1/12 |
| 102007-2-14 | Zylinderschloss 5A4 | blau | 1/12 |
| 102002-3-14 | Zylinderschloss 5A3 | grün | 1/12 |
| 102007-4-14 | Zylinderschloss 5A1 | gelb | 1/12 |
| 102007-5-14 | Zylinderschloss 5A2 | rot | 1/12 |
| 102007-6-14 | EVU-Sperre gegen Missbrauch, mit EVU-Schließung |
rot | 1/12 |
| 102008-1-14 | Kunststoffschloss | schwarz | 1/12 |
| 102008-2-14 | Kunststoffschloss | blau | 1/12 |
| 102008-3-14 | Kunststoffschloss | grün | 1/12 |
| 102008-4-14 | Kunststoffschloss | gelb | 1/12 |
| 102008-5-14 | Kunststoffschloss | rot | 1/12 |
